Гидрораспределитель — HITACHI EX75UR-5

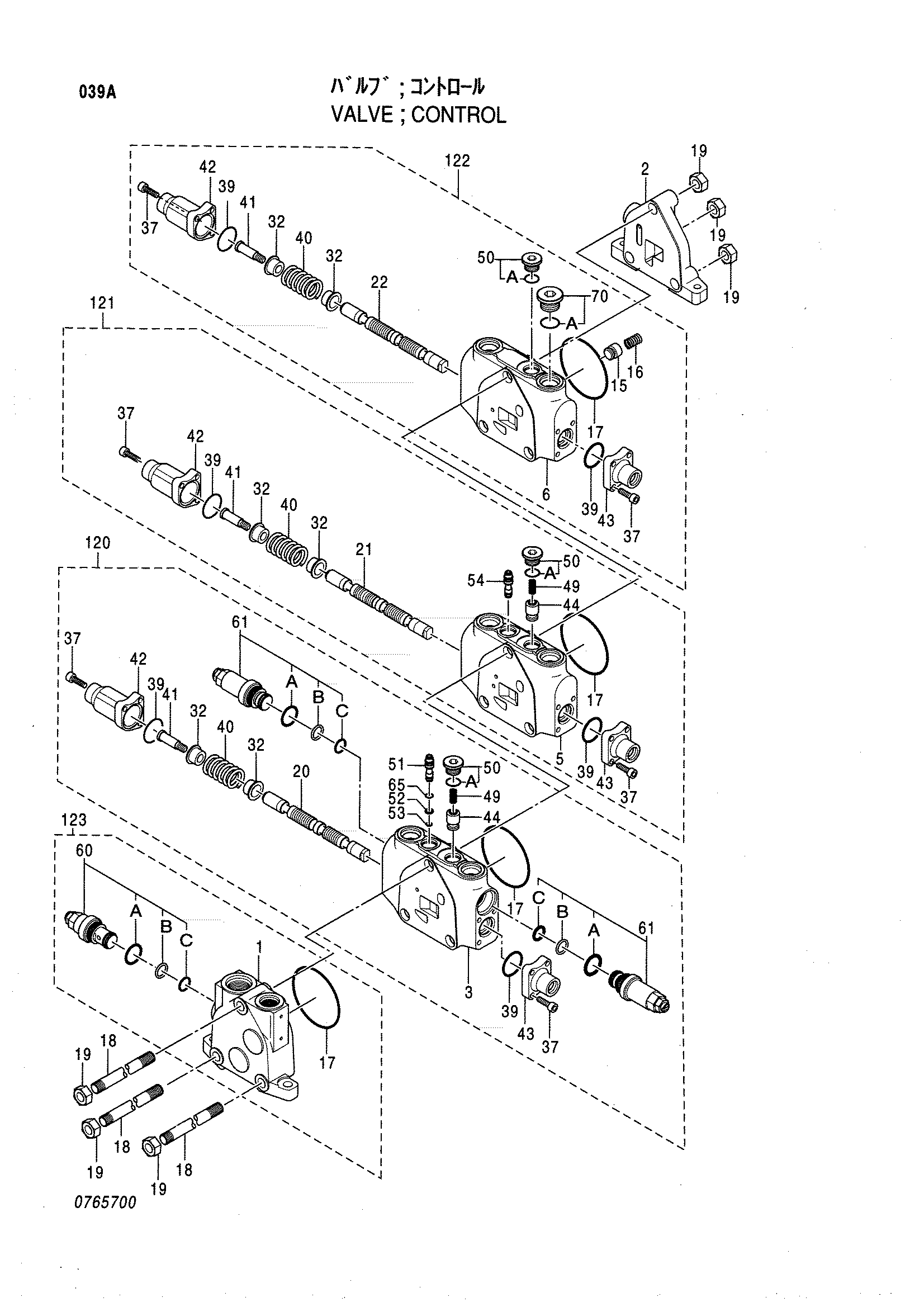

Заводская схема «Гидрораспределитель» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4425426 | Гидрораспределитель | 1 | |
| 2 | 0752501 | Пластина концевой | 1 |
| 15 | 0433501 | Обратный клапан | 1 |
| 16 | 0433502 | Пружина | 1 |
| 17 | 0433401 | Уплотнительное кольцо | 4 |
| 18 | 0765701 | Болт | 3 |
| 19 | 0433403 | Гайка | 6 |
| 32 | 0433407 | Седло пружины | 6 |
| 37 | 0432911 | Болт с внутренним шестигранником | 18 |
| 39 | 0433411 | Уплотнительное кольцо | 6 |
| 40 | 0476305 | Пружина | 3 |
| 41 | 0433413 | Болт | 3 |
| 42 | 0433414 | Колпачок | 3 |
| 43 | 0433415 | Колпачок | 3 |
| 44 | 0681401 | Обратный клапан | 2 |
| 49 | 0433417 | Пружина | 2 |
| 50 | 0664404 | Пробка | 3 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 0752503 | Дроссель | 1 |
| 52 | 4506407 | Уплотнительное кольцо | 1 |
| 53 | 4506405 | Уплотнительное кольцо | 1 |
| 54 | 0433418 | Втулка | 1 |
| 60 | 0765702 | Предохранительный клапан | 1 |
| 60A | 4509181 | Уплотнительное кольцо | 1 |
| 60B | 0433513 | Опорное кольцо | 1 |
| 60C | 0637402 | Уплотнительное кольцо | 1 |
| 61 | 0752505 | Клапан | 2 |
| 61A | 4509181 | Уплотнительное кольцо | 1 |
| 61B | 0433513 | Опорное кольцо | 1 |
| 61C | 0637402 | Уплотнительное кольцо | 1 |
| 65 | 0432922 | Опорное кольцо | 1 |
| 70 | 0637401 | Пробка | 1 |
| 70A | 4506418 | Уплотнительное кольцо | 1 |
| 120 | 0765703 | Корпус в сборе | 1 |
| 121 | 0765704 | Корпус в сборе | 1 |
| 122 | 0765705 | Корпус в сборе | 1 |
| 123 | 0765706 | Пластина в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
