Удлинённый рукоять 2.11M [смещаемый стрела] <UR> — HITACHI EX75UR-5

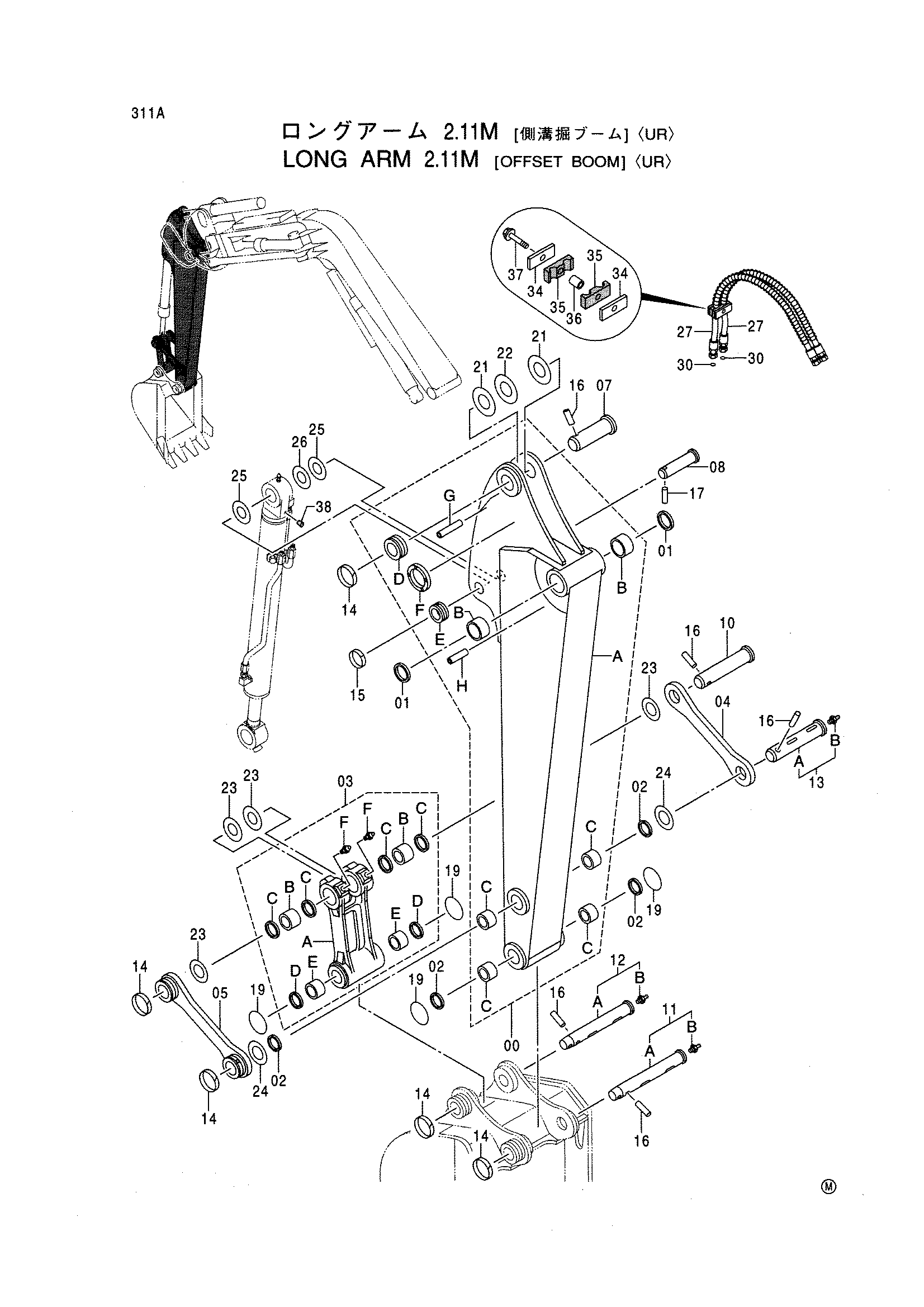

Заводская схема «Удлинённый рукоять 2.11M [смещаемый стрела] <UR>» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Удлинённый рукоять 2.11M [смещаемый стрела] <UR> HITACHI EX75UR-5](/catalog-drawings/d4/d42a4607-f24f-43e7-b4ee-6a69983069f9.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7037725 | Рукоять | 1 |
| 00A | 6018887 | Рукоять | 1 |
| 00B | 4334423 | Втулка | 2 |
| 00C | 4374061 | Втулка | 4 |
| 00D | 4197032 | Ограничитель | 1 |
| 00E | 4197029 | Ограничитель | 1 |
| 00F | 4383474 | Седло винта | 1 |
| 00F | 4446223 | Седло винта | 1 |
| 00G | 4435346 | Бобышка | 2 |
| 00H | 4435347 | Бобышка | 1 |
| 01 | 4094086 | Пылезащитное уплотнение | 2 |
| 02 | 4349913 | Пылезащитное уплотнение | 4 |
| 03 | 8066896 | Тяга | 1 |
| 03A | 2039872 | Тяга | 1 |
| 03B | 4356105 | Втулка | 2 |
| 03C | 4117954 | Пылезащитное уплотнение | 4 |
| 03D | 4349913 | Пылезащитное уплотнение | 2 |
| 03E | 4374061 | Втулка | 2 |
| 03F | J75481 | Пресс-маслёнка | 2 |
| 04 | 3076932 | Тяга | 1 |
| 05 | 8066904 | Тяга | 1 |
| 07 | 3083863 | Палец | 1 |
| 08 | 3084882 | Палец | 1 |
| 10 | 3076951 | Палец | 1 |
| 11 | 9177326 | Палец | 1 |
| 11A | 3084538 | Палец | 1 |
| 11B | J75481 | Пресс-маслёнка | 1 |
| 12 | 9177327 | Палец | 1 |
| 12A | 3084539 | Палец | 1 |
| 12B | J75481 | Пресс-маслёнка | 1 |
| 13 | 9154092 | Палец | 1 |
| 13A | 3076948 | Палец | 1 |
| 13B | J75481 | Пресс-маслёнка | 1 |
| 14 | 4065688 | Кольцо | 5 |
| 15 | 4141000 | Кольцо | 1 |
| 16 | 4065689 | Палец | 5 |
| 17 | 4141001 | Палец | 1 |
| 19 | 4406388 | Уплотнительное кольцо | 4 |
| 21 | 4366694 | Упорная пластина 1.0 | 2 |
| 22 | 4367411 | Упорная пластина 2.0 | 1 |
| 23 | 4374459 | Упорная пластина 1.0 | 4 |
| 24 | 4374458 | Упорная пластина 1.0 | 2 |
| 25 | 4377449 | Упорная пластина 1.0 | 2 |
| 26 | 4374453 | Упорная пластина 2.0 | 1 |
| 27 | 4436163 | Шланг | 2 |
| 30 | 4138938 | Уплотнительное кольцо | 2 |
| 34 | 4435265 | Пластина | 2 |
| 35 | 4435266 | Хомут шланга | 2 |
| 36 | 4435267 | Проставка | 1 |
| 37 | J011050 | Болт с шайбой | 1 |
| 38 | 494465 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
