Стрела трубопроводы — HITACHI EX75UR-5

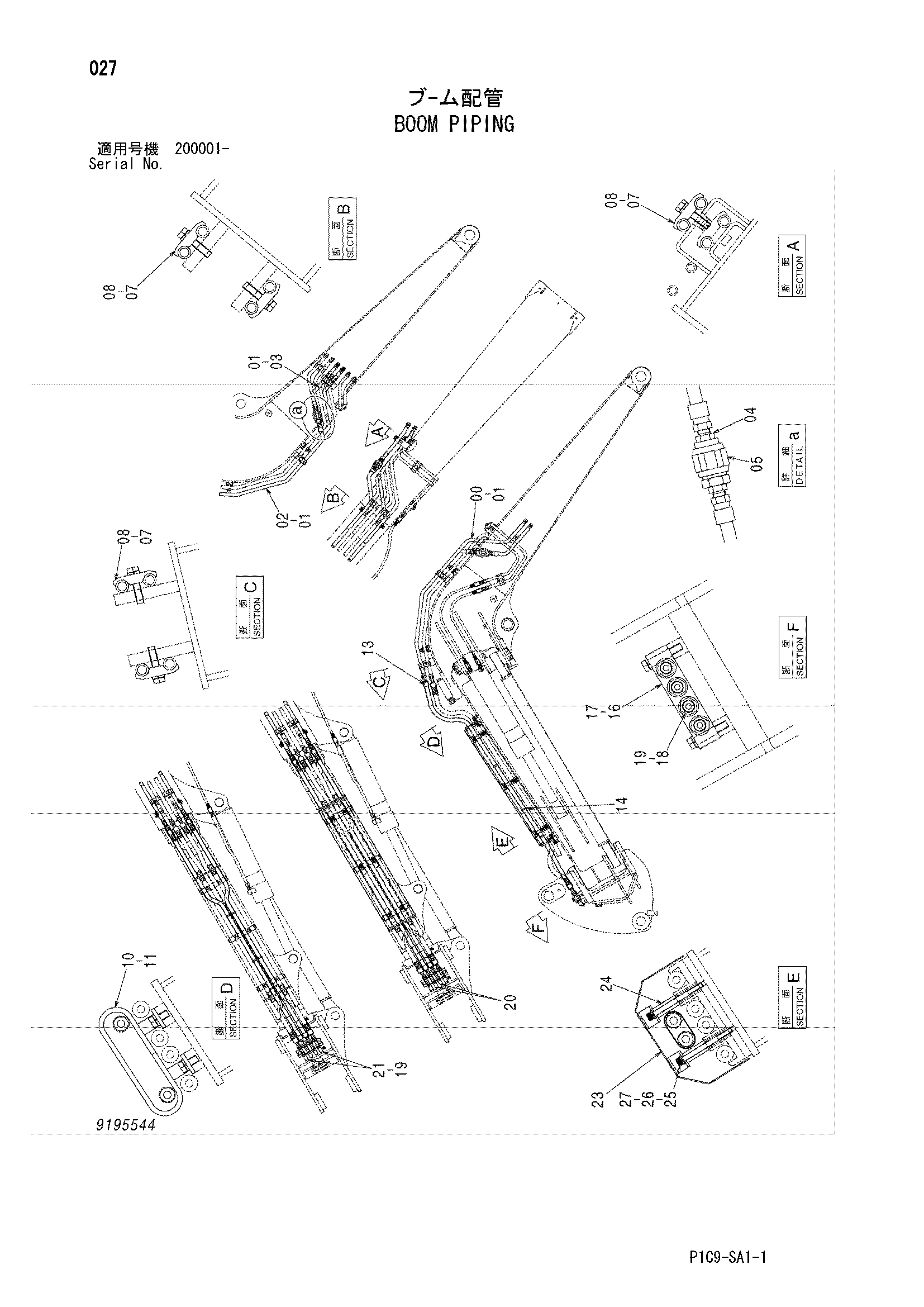

Заводская схема «Стрела трубопроводы» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082047 | Трубка | 1 |
| 01 | 4138938 | Уплотнительное кольцо | 4 |
| 02 | 8082046 | Трубка | 1 |
| 03 | 9755734 | Трубка | 1 |
| 04 | 4042032 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4423392 | Клапан словретур | 1 |
| 07 | 4189858 | Хомут трубки | 5 |
| 08 | J271255 | Болт с шайбой | 5 |
| 08A | J901255 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 8080389 | Кронштейн | 2 |
| 11 | J271225 | Болт с шайбой | 8 |
| 11A | J901225 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 4440307 | Шланг | 2 |
| 14 | 4055312 | Ленточный зажим | 3 |
| 16 | 3089851 | Блок | 1 |
| 17 | J271265 | Болт с шайбой | 2 |
| 17A | J901265 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4189602 | Адаптер | 4 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4138938 | Уплотнительное кольцо | 6 |
| 20 | 4200474 | Угловой штуцер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4260154 | Угловой штуцер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 8082099 | Крышка | 1 |
| 24 | 4438982 | Проставка | 6 |
| 25 | J780800 | Болт с внутренним шестигранником | 6 |
| 26 | A590108 | Плоская шайба | 6 |
| 27 | A590908 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
