Управление педаль (гидромолот и гидроножницы) [смещаемый стрела] <UR> — HITACHI EX75UR-5
Заводская схема «Управление педаль (гидромолот и гидроножницы) [смещаемый стрела] <UR>» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

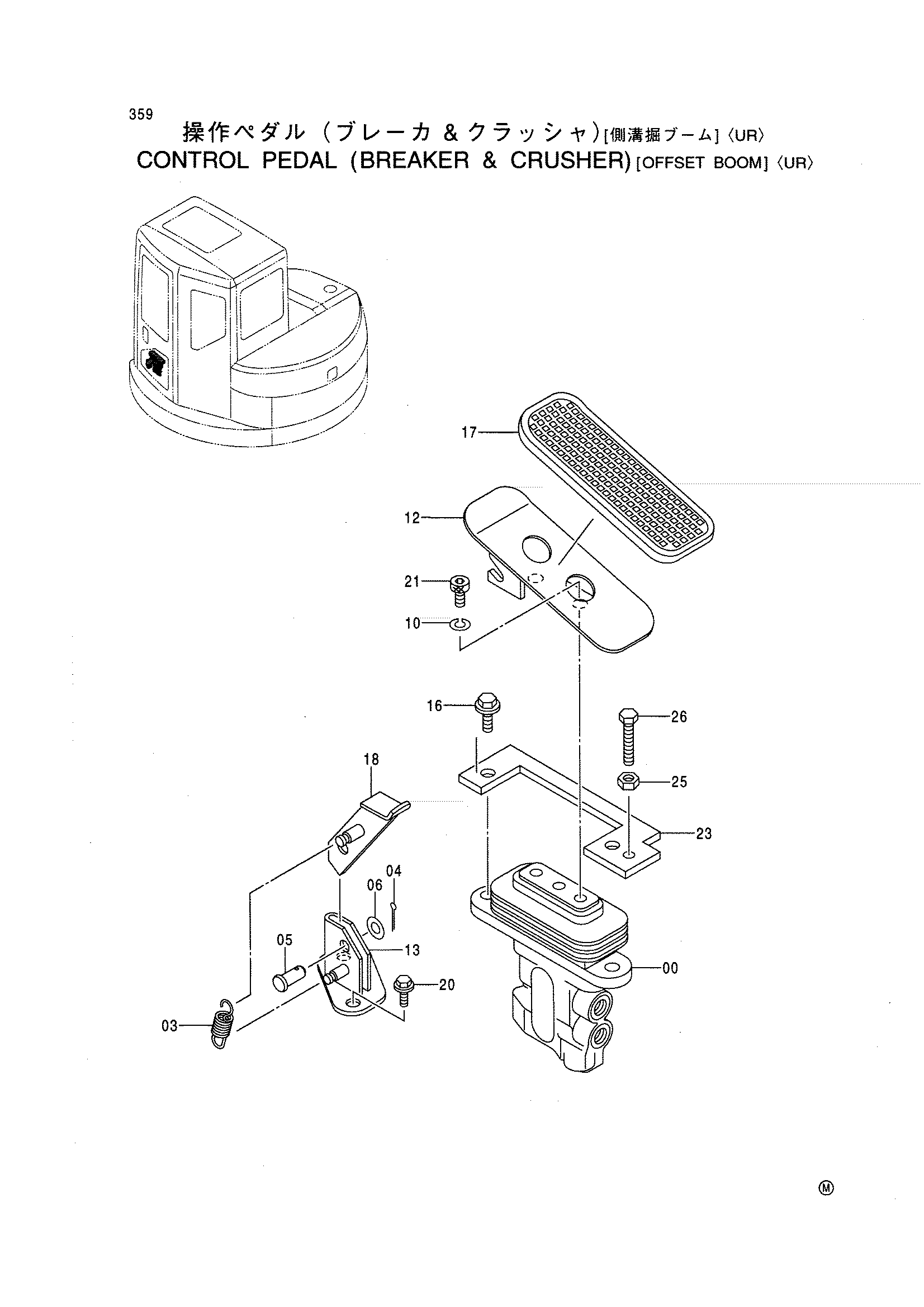

![Схема Управление педаль (гидромолот и гидроножницы) [смещаемый стрела] <UR> HITACHI EX75UR-5](/catalog-drawings/4c/4c2aee20-e3a1-4660-8a4f-b7d367e85f85.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330467 | Пилотный клапан | 1 |
| 03 | 4279604 | Пружина | 1 |
| 04 | A763016 | Шплинт | 1 |
| 05 | 4287795 | Палец | 1 |
| 06 | A590110 | Плоская шайба | 1 |
| 10 | A590910 | Пружинная шайба | 2 |
| 12 | 8062260 | Педаль | 1 |
| 13 | 8062258 | Кронштейн | 1 |
| 16 | J011030 | Болт с шайбой | 2 |
| 17 | 4332275 | Крышка | 1 |
| 18 | 8062261 | Ограничитель | 1 |
| 20 | J020825 | Болт с шайбой | 2 |
| 21 | J781020 | Болт с внутренним шестигранником | 2 |
| 23 | 4440584 | Кронштейн | 1 |
| 25 | M520807 | Гайка | 1 |
| 26 | 4257161 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
