Пилотные гидролинии (4) [смещаемый стрела] <UR> — HITACHI EX75UR-5
Заводская схема «Пилотные гидролинии (4) [смещаемый стрела] <UR>» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

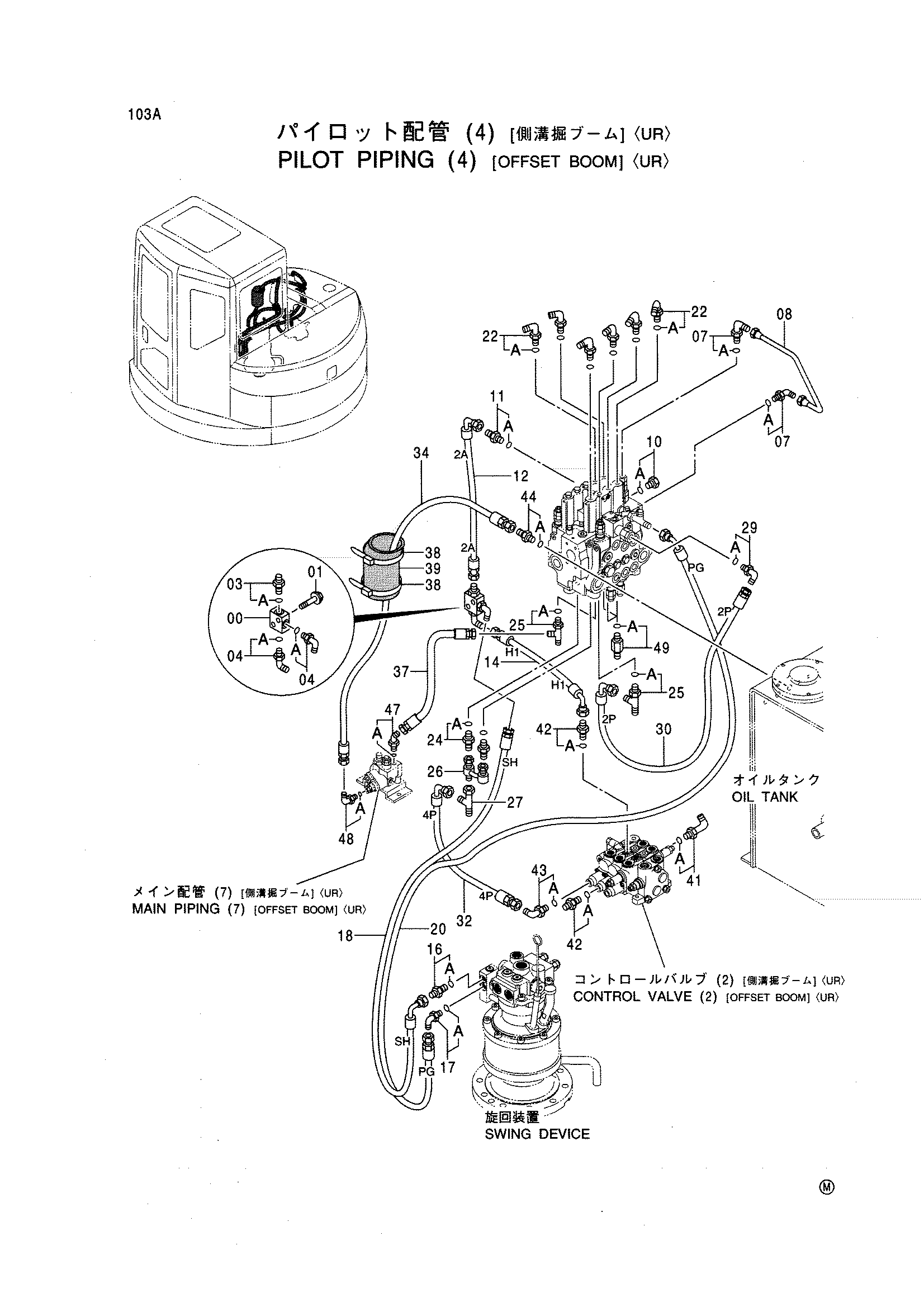

![Схема Пилотные гидролинии (4) [смещаемый стрела] <UR> HITACHI EX75UR-5](/catalog-drawings/48/4890766e-ba4d-4b97-85e9-a5fd7c560f73.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4411001 | Челночный клапан | 1 |
| 01 | J010840 | Болт с шайбой | 2 |
| 03 | 4200465 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4154670 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4293950 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4417506 | Трубка | 1 |
| 10 | 4093624 | Пробка | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4200465 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4428955 | Шланг | 1 |
| 14 | 4428957 | Шланг | 1 |
| 16 | 4200465 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4154670 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4417568 | Шланг | 1 |
| 20 | 4436208 | Шланг | 1 |
| 22 | 4393192 | Угловой штуцер | 6 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4200465 | Адаптер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4203171 | Тройник | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 9747178 | Трубка | 1 |
| 27 | 4252786 | Тройник | 1 |
| 29 | 4154670 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4428958 | Шланг | 1 |
| 32 | 4428959 | Шланг | 1 |
| 34 | 4375290 | Шланг | 1 |
| 37 | 4332934 | Шланг | 1 |
| 38 | 4055312 | Ленточный зажим | 2 |
| 39 | 4219918 | Резиновая втулка | 1 |
| 41 | 4279119 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4200465 | Адаптер | 2 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4154670 | Угловой штуцер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4200468 | Адаптер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4193826 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4154670 | Угловой штуцер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4270517 | Адаптер | 3 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
