Удерживающий клапан рукоять — HITACHI EX75UR-5

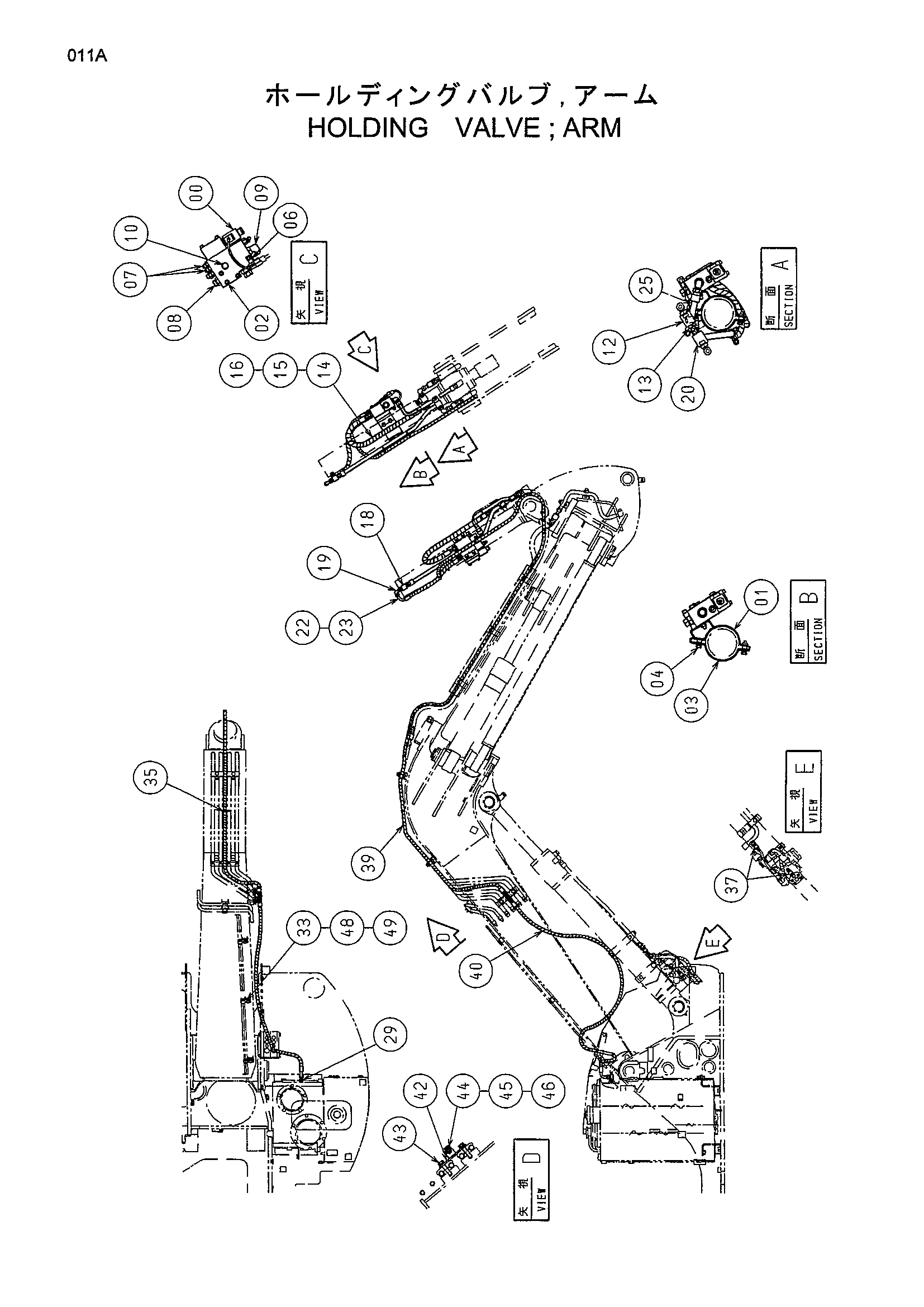

Заводская схема «Удерживающий клапан рукоять» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4434619 | Удерживающий клапан | 1 |
| 01 | 8079186 | Хомут | 1 |
| 02 | M341090 | Болт с внутренним шестигранником | 4 |
| 03 | 4434578 | Хомут | 1 |
| 04 | J021040 | Болт с шайбой | 4 |
| 06 | 4257159 | Кронштейн | 1 |
| 07 | 4200467 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4189602 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4037760 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4093624 | Пробка | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 9754286 | Блок | 1 |
| 13 | 4200580 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4298280 | Шланг | 1 |
| 15 | 4327294 | Защитный кожух | 2 |
| 16 | 4138938 | Уплотнительное кольцо | 2 |
| 18 | 4266330 | Тройник | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4239976 | Унион S | 1 |
| 20 | 8079184 | Трубка | 1 |
| 22 | 4327293 | Защитный кожух | 1 |
| 23 | 4435977 | Шланг | 1 |
| 25 | 8079939 | Трубка | 1 |
| 29 | 4239713 | Тройник | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | J011020 | Болт с шайбой | 3 |
| 35 | 4371049 | Ленточный зажим | 10 |
| 37 | 4436271 | Датчик давления | 2 |
| 37A | 4365826 | Уплотнительное кольцо | 1 |
| 39 | 9208638 | Шланг в сборе | 1 |
| 40 | 9208639 | Шланг в сборе | 1 |
| 42 | 9757822 | Кронштейн | 1 |
| 43 | J011255 | Болт с шайбой | 2 |
| 44 | 4317426 | Адаптер | 1 |
| 45 | A590914 | Пружинная шайба | 1 |
| 46 | 4202531 | Гайка | 1 |
| 48 | 4192018 | Зажим | 3 |
| 49 | 9733476 | Седло винта | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
