Топливные трубопроводы — HITACHI EX75UR-5

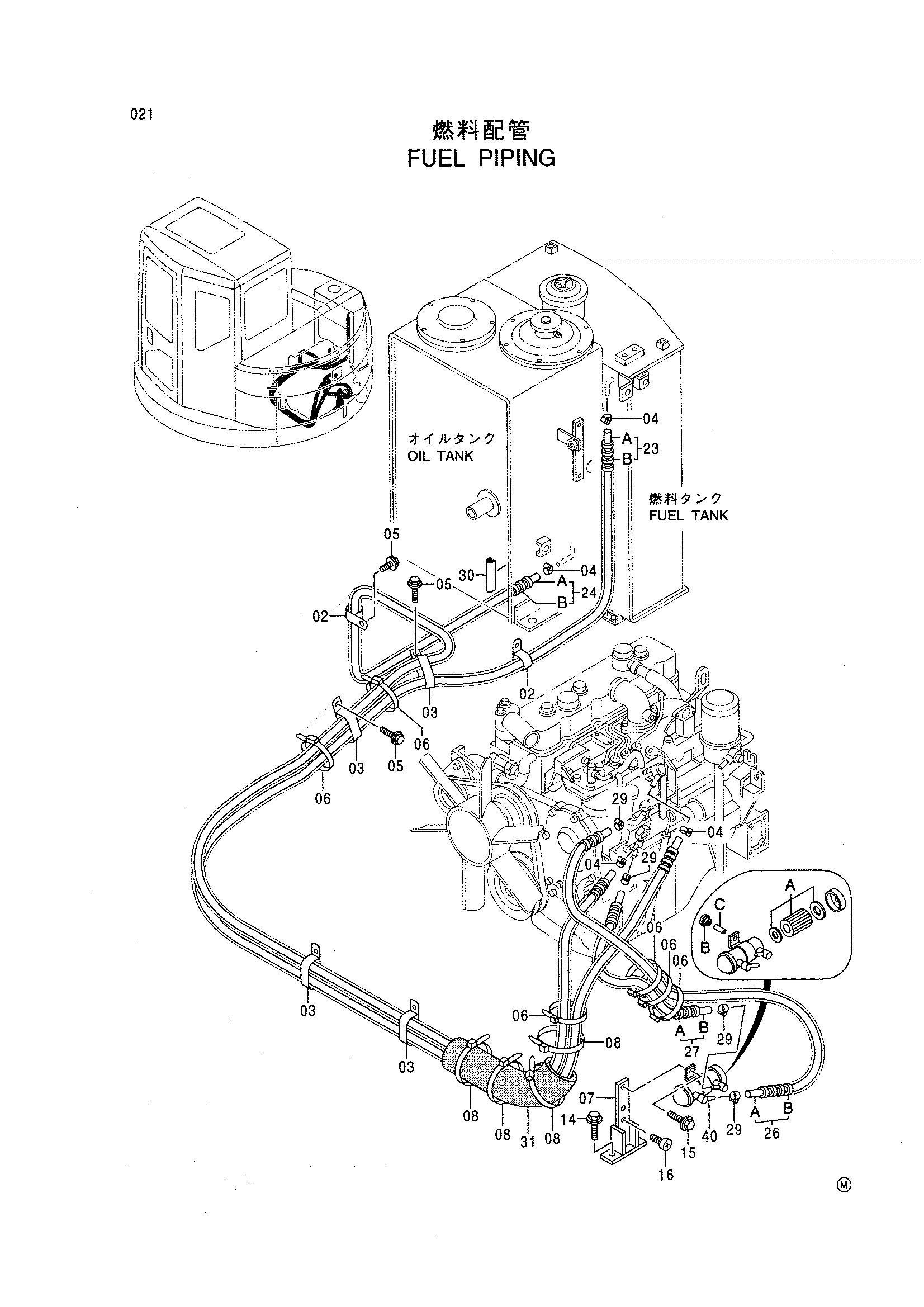

Заводская схема «Топливные трубопроводы» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4190263 | Зажим | 2 |
| 03 | 4192034 | Зажим | 4 |
| 04 | 4514700 | Зажим шланг | 4 |
| 05 | J011020 | Болт с шайбой | 3 |
| 06 | 4055312 | Ленточный зажим | 6 |
| 07 | 8076213 | Кронштейн | 1 |
| 08 | 4121859 | Ленточный зажим | 4 |
| 14 | J011030 | Болт с шайбой | 2 |
| 15 | J010625 | Болт с шайбой | 2 |
| 16 | M430610 | Винт | 1 |
| 23 | 9189751 | Топливный шланг | 1 |
| 23A | 4417413 | Топливный шланг | 1 |
| 23B | 4417414 | Трубка | 1 |
| 24 | 9189752 | Топливный шланг | 1 |
| 24A | 4435922 | Топливный шланг | 1 |
| 24B | 4435921 | Трубка | 1 |
| 26 | 9189729 | Топливный шланг | 1 |
| 26A | 4422919 | Топливный шланг | 1 |
| 26B | 4422917 | Трубка | 1 |
| 27 | 9189728 | Топливный шланг | 1 |
| 27A | 4422920 | Топливный шланг | 1 |
| 27B | 4422918 | Трубка | 1 |
| 29 | 4508575 | Хомут шланга | 4 |
| 30 | 4435939 | Амортизатор | 1 |
| 31 | 4219918 | Резиновая втулка | 1 |
| 40 | 4438493 | Насос | 1 |
| 40A | 4451022 | Фильтрующий элемент | 1 |
| 40B | 4451023 | Резиновая втулка | 1 |
| 40C | 4451024 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
