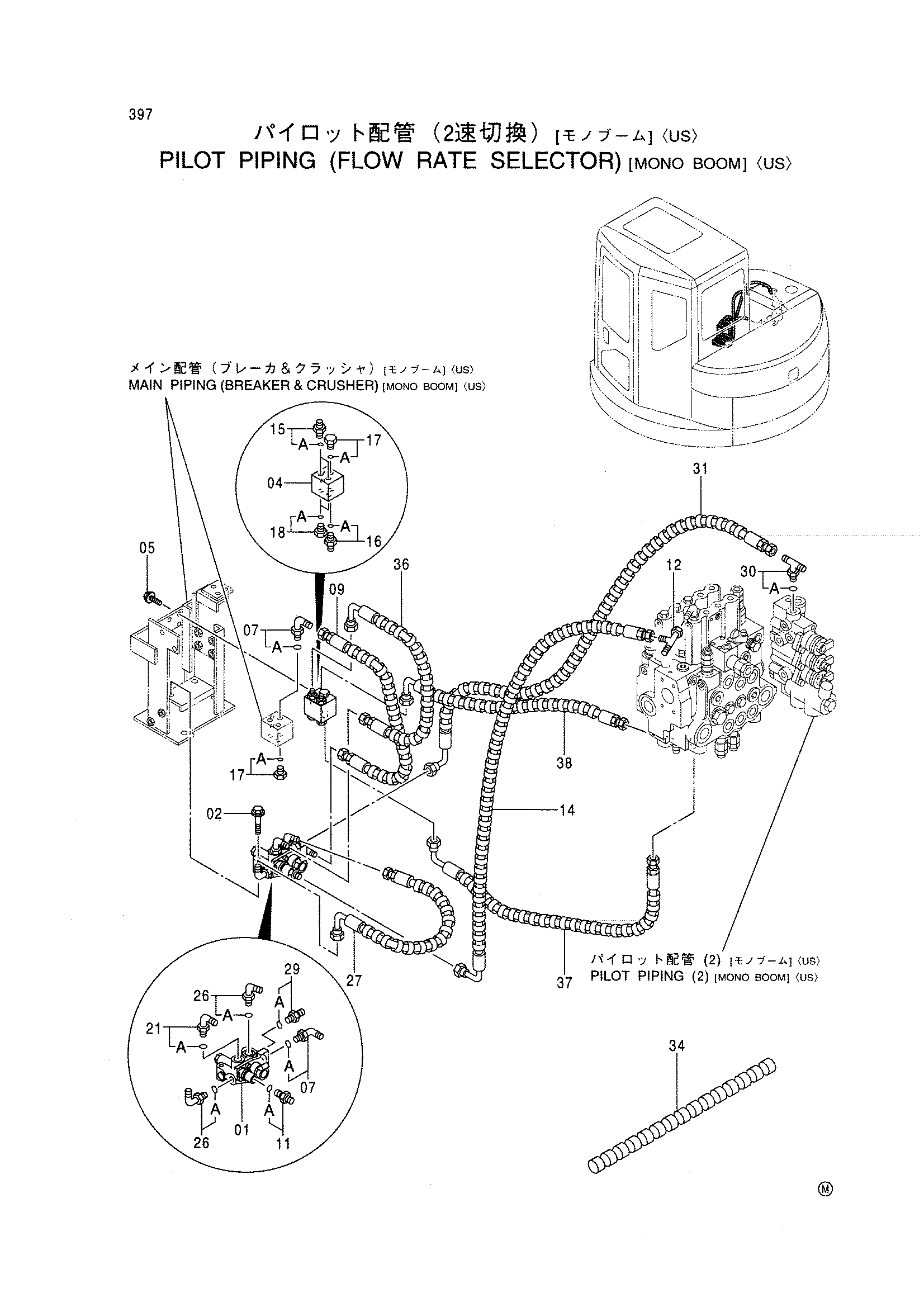

Пилотные гидролинии (поток производительность селектор) [моноблочный стрела] <US> — HITACHI EX75UR-5

Заводская схема «Пилотные гидролинии (поток производительность селектор) [моноблочный стрела] <US>» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4351669	Электромагнитный клапан	1
02	J021060	Болт с шайбой	2
04	4330230	Челночный клапан	1
05	J010820	Болт с шайбой	2
07	4154670	Угловой штуцер	2
07A	957366	Уплотнительное кольцо	1
09	4349095	Шланг	1
11	4200465	Адаптер	1
11A	957366	Уплотнительное кольцо	1
12	4252786	Тройник	1
14	4332933	Шланг	1
15	4200468	Адаптер	2
15A	4509180	Уплотнительное кольцо	1
16	4200465	Адаптер	1
16A	957366	Уплотнительное кольцо	1
17	4093624	Пробка	2
17A	957366	Уплотнительное кольцо	1
18	4092534	Пробка	2
18A	4509180	Уплотнительное кольцо	1
21	4154670	Угловой штуцер	1
21A	957366	Уплотнительное кольцо	1
26	4154670	Угловой штуцер	2
26A	957366	Уплотнительное кольцо	1
27	4357505	Шланг	1
29	4200465	Адаптер	1
29A	957366	Уплотнительное кольцо	1
30	4203163	Тройник	1
30A	957366	Уплотнительное кольцо	1
31	4365254	Шланг	1
34	4327293	Защитный кожух	20
36	4332931	Шланг	1
37	4437125	Шланг	1
38	4437126	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
