Электрооборудование (4) [моноблочный стрела] <US> — HITACHI EX75UR-5
Заводская схема «Электрооборудование (4) [моноблочный стрела] <US>» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

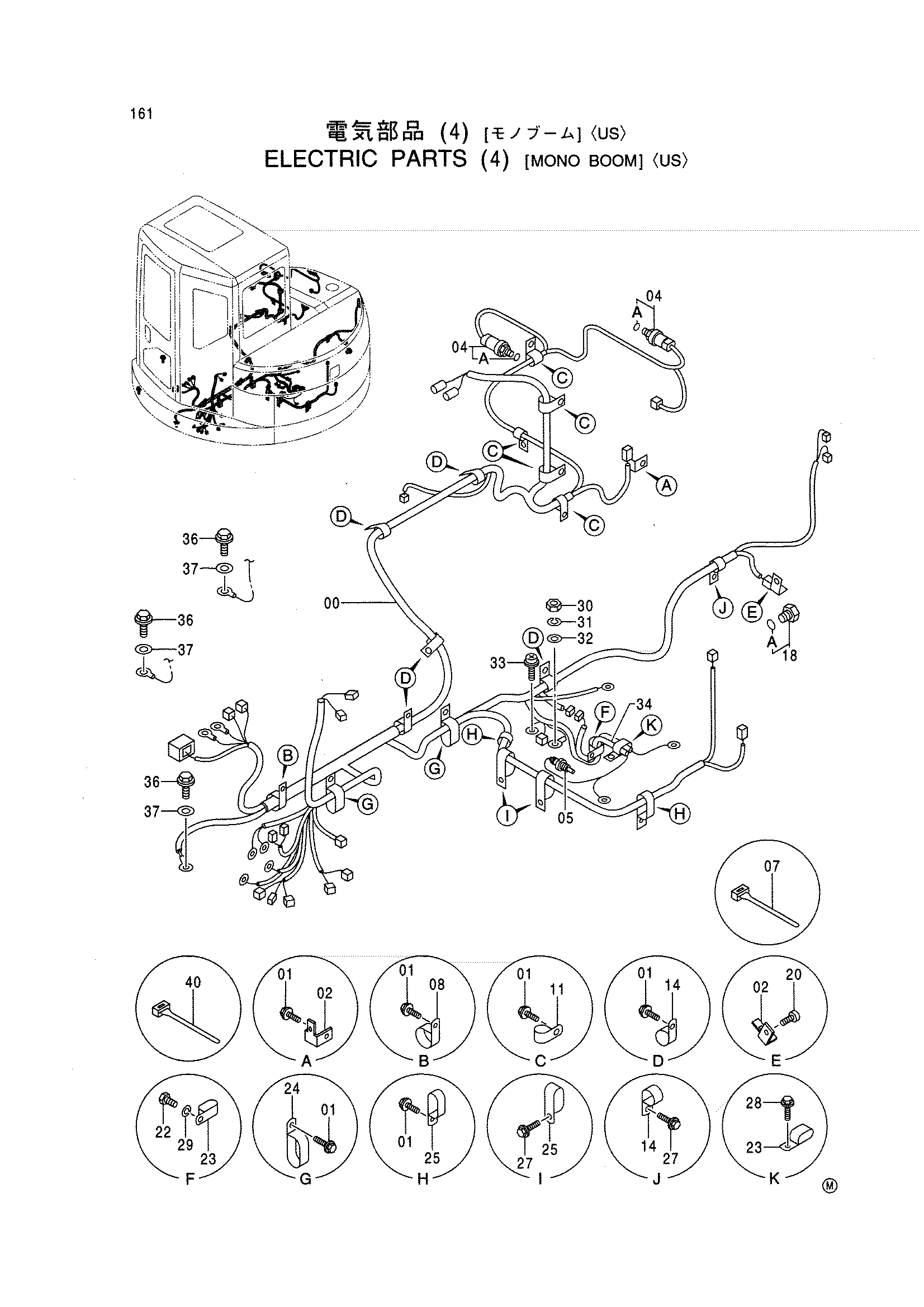

![Схема Электрооборудование (4) [моноблочный стрела] <US> HITACHI EX75UR-5](/catalog-drawings/58/5875a77e-f06d-49c5-ac8d-ee00de3d1ed1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003793 | Жгут проводов | 1 |
| 01 | J011020 | Болт с шайбой | 16 |
| 02 | 4257159 | Кронштейн | 2 |
| 04 | 4353686 | Выключатель | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4257129 | Блок | 1 |
| 07 | 4055311 | Ленточный зажим | 30 |
| 08 | 4192035 | Зажим | 1 |
| 11 | 4190253 | Зажим | 5 |
| 14 | 4190274 | Зажим | 6 |
| 18 | 4422953 | Пробка | 1 |
| 18A | 4506416 | Уплотнительное кольцо | 1 |
| 20 | M341010 | Болт с внутренним шестигранником | 1 |
| 22 | M111020 | Болт | 1 |
| 23 | 4192018 | Зажим | 2 |
| 24 | 4190266 | Зажим | 2 |
| 25 | 4190292 | Зажим | 4 |
| 27 | J011025 | Болт с шайбой | 3 |
| 28 | J020816 | Болт с шайбой | 1 |
| 29 | A590910 | Пружинная шайба | 1 |
| 30 | J950005 | Гайка | 1 |
| 31 | A590905 | Пружинная шайба | 1 |
| 32 | A590105 | Плоская шайба | 1 |
| 33 | J460510 | Винт с шайбой | 1 |
| 34 | 4435707 | Жгут проводов | 1 |
| 36 | J011016 | Болт с шайбой | 3 |
| 37 | A590110 | Плоская шайба | 3 |
| 40 | 4326365 | Ленточный зажим | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
