Основные гидролинии (2) — HITACHI EX75UR-5

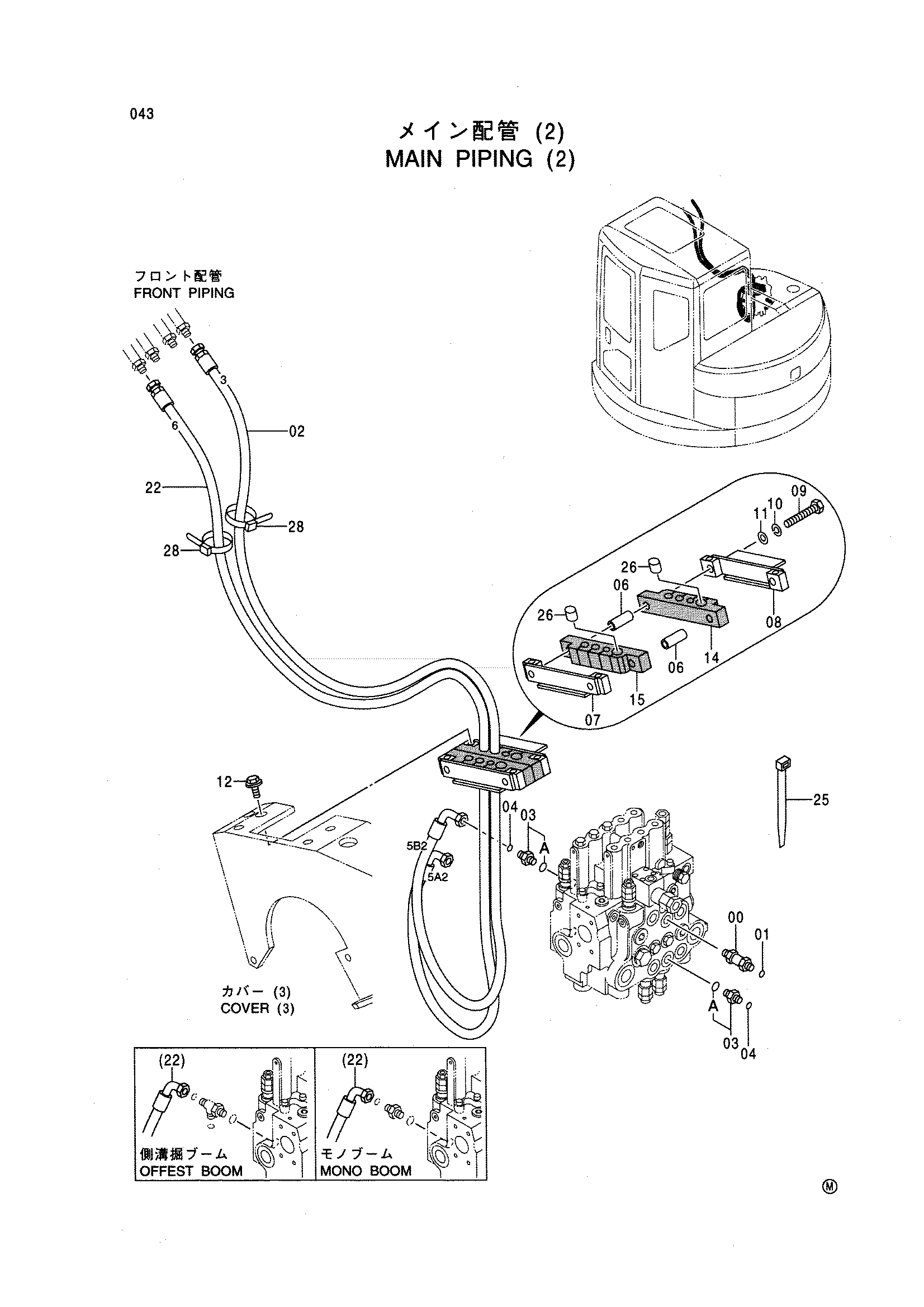

Заводская схема «Основные гидролинии (2)» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4199247 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4138938 | Уплотнительное кольцо | 1 |
| 02 | 4431429 | Шланг | 1 |
| 03 | 4189602 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 2 |
| 06 | 4429157 | Проставка | 2 |
| 07 | 8078248 | Кронштейн | 1 |
| 08 | 8078251 | Кронштейн | 1 |
| 09 | J901090 | Болт | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | A590110 | Плоская шайба | 2 |
| 12 | J021025 | Болт с шайбой | 4 |
| 14 | 4433102 | Хомут шланга | 1 |
| 15 | 4433111 | Хомут шланга | 1 |
| 22 | 4431432 | Шланг | 1 |
| 25 | 4121859 | Ленточный зажим | 4 |
| 26 | 4340049 замена: 4445835 | Пробка | 2 |
| 26 | 4340049 | Пробка | 2 |
| 26 | 4445835 | Пробка | 2 |
| 26 | 4445835 | Пробка | 2 |
| 28 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
