Рукоять опора — HITACHI EX75UR-5

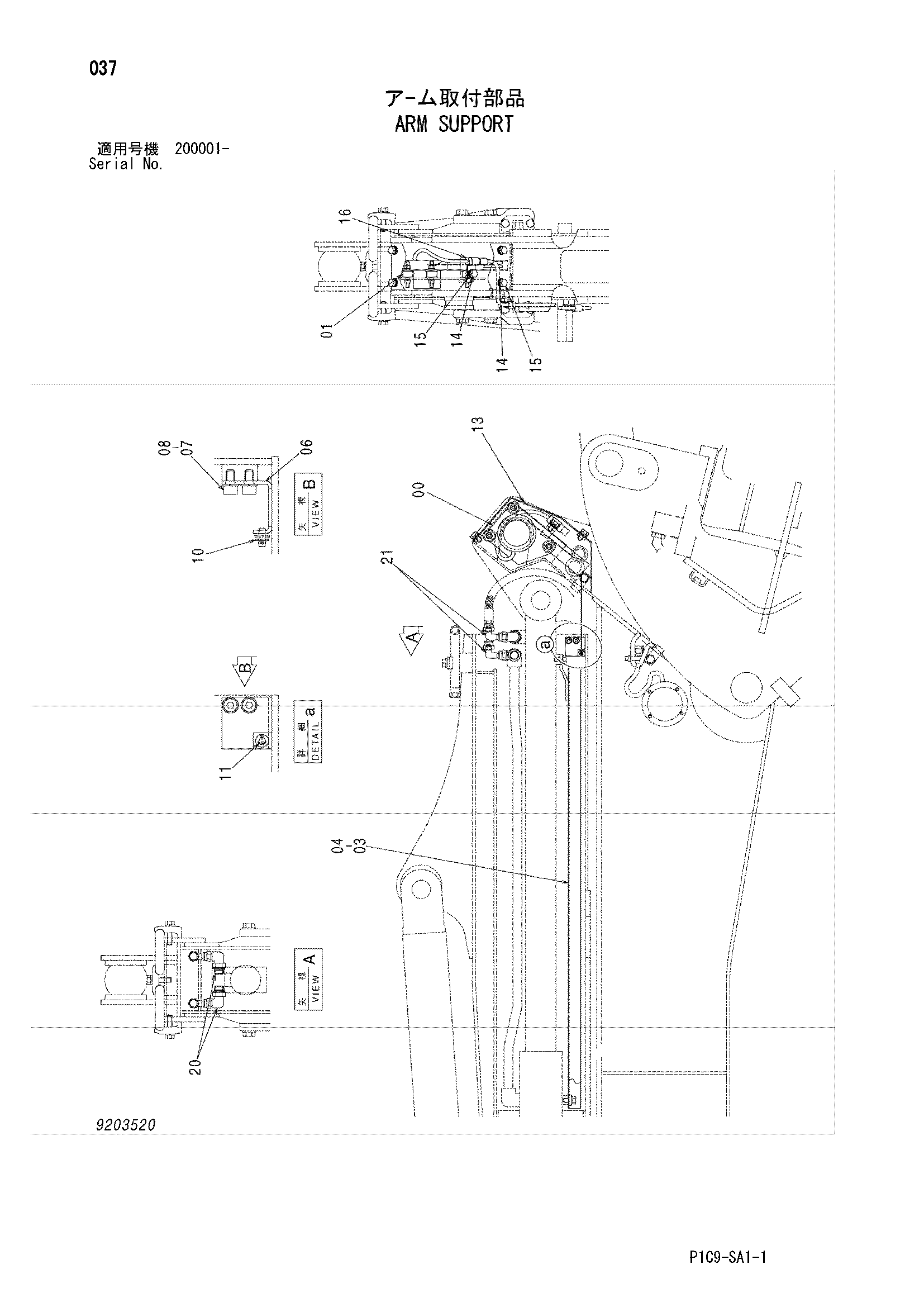

Заводская схема «Рукоять опора» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457363 | Датчик строке | 1 |
| 01 | 4457364 | Резиновая прокладка | 3 |
| 03 | 8084717 | Защитный кожух | 1 |
| 04 | J271025 | Болт с шайбой | 3 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 8084718 | Кронштейн | 1 |
| 07 | J780816 | Болт с внутренним шестигранником | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 10 | A590106 | Плоская шайба | 1 |
| 11 | A762020 | Шплинт | 1 |
| 13 | 4457365 | Крышка | 1 |
| 14 | J271020 | Болт с шайбой | 5 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | A590110 | Плоская шайба | 5 |
| 16 | 4190273 | Зажим | 1 |
| 20 | 4200471 | Угловой штуцер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4239976 | Унион S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
