Рычаг управления (ход) — HITACHI EX75UR-5

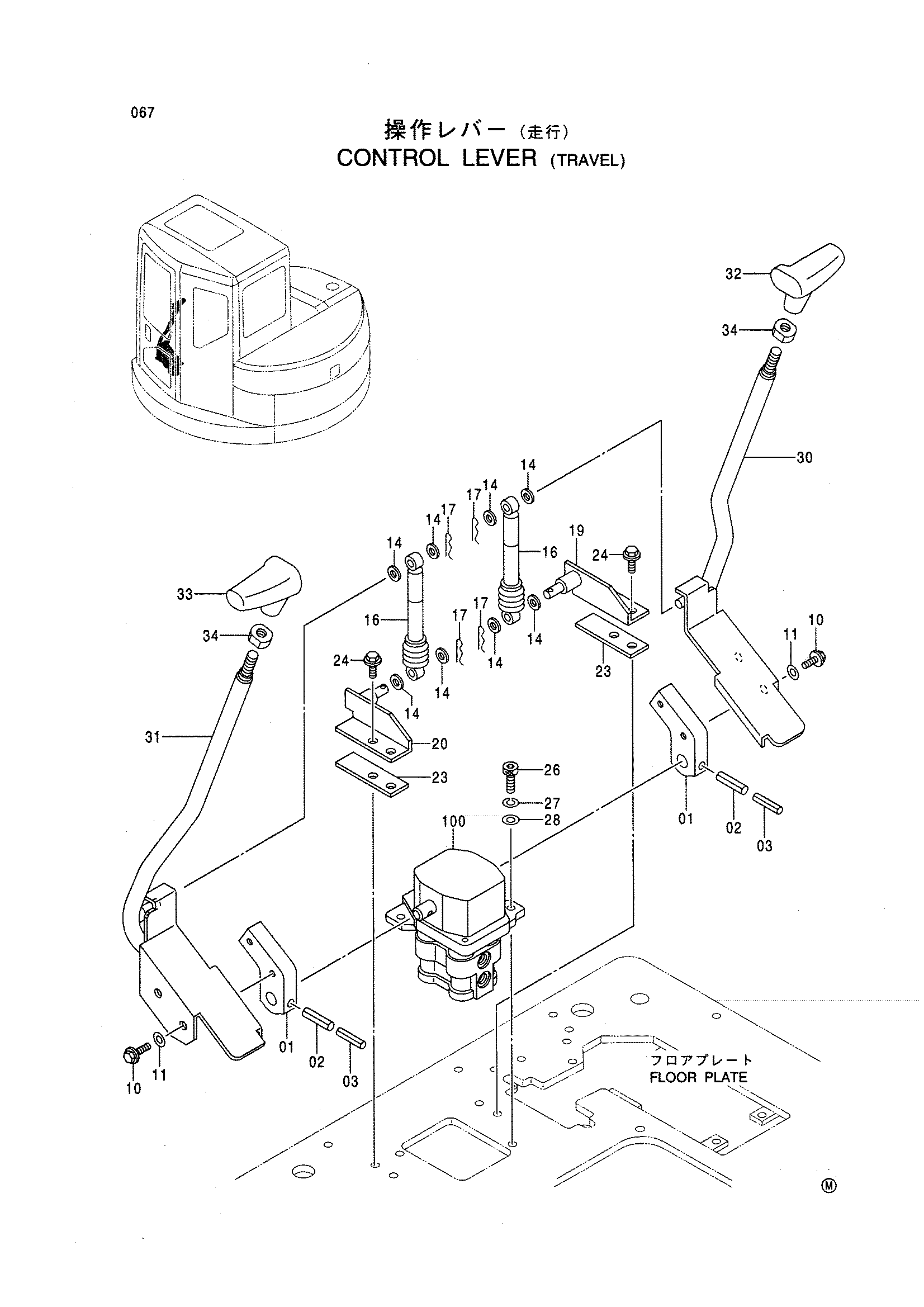

Заводская схема «Рычаг управления (ход)» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3074598 | Кронштейн | 2 |
| 02 | 4205318 | Пружинный штифт | 2 |
| 03 | 4205317 | Пружинный штифт | 2 |
| 10 | J011025 | Болт с шайбой | 4 |
| 11 | A590110 | Плоская шайба | 4 |
| 14 | 4259596 | Плоская шайба | 8 |
| 16 | 4429222 | Амортизатор | 2 |
| 17 | 4022697 | Стопорный палец | 4 |
| 19 | 9745847 | Кронштейн | 1 |
| 20 | 9745848 | Кронштейн | 1 |
| 23 | 4361688 | Пластина | 2 |
| 24 | J011025 | Болт с шайбой | 4 |
| 26 | J781035 | Болт с внутренним шестигранником | 2 |
| 27 | A590910 | Пружинная шайба | 2 |
| 28 | A590110 | Плоская шайба | 2 |
| 30 | 7037559 замена: 7039898 | Рычаг | 1 |
| 30 | 7037559 | Рычаг | 1 |
| 30 | 7039898 | Рычаг | 1 |
| 30 | 7039898 | Рычаг | 1 |
| 31 | 7037558 замена: 7039897 | Рычаг | 1 |
| 31 | 7037558 | Рычаг | 1 |
| 31 | 7039897 | Рычаг | 1 |
| 31 | 7039897 | Рычаг | 1 |
| 32 | 2043585 | Рукоятка | 1 |
| 33 | 2043584 | Рукоятка | 1 |
| 34 | 4424185 | Гайка | 2 |
| 100 | 9169583 замена: 9169605 | Пилотный клапан | 1 |
| 100 | (9169605) | Пилотный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
