Пилотные гидролинии (2) [смещаемый стрела] <UR> — HITACHI EX75UR-5

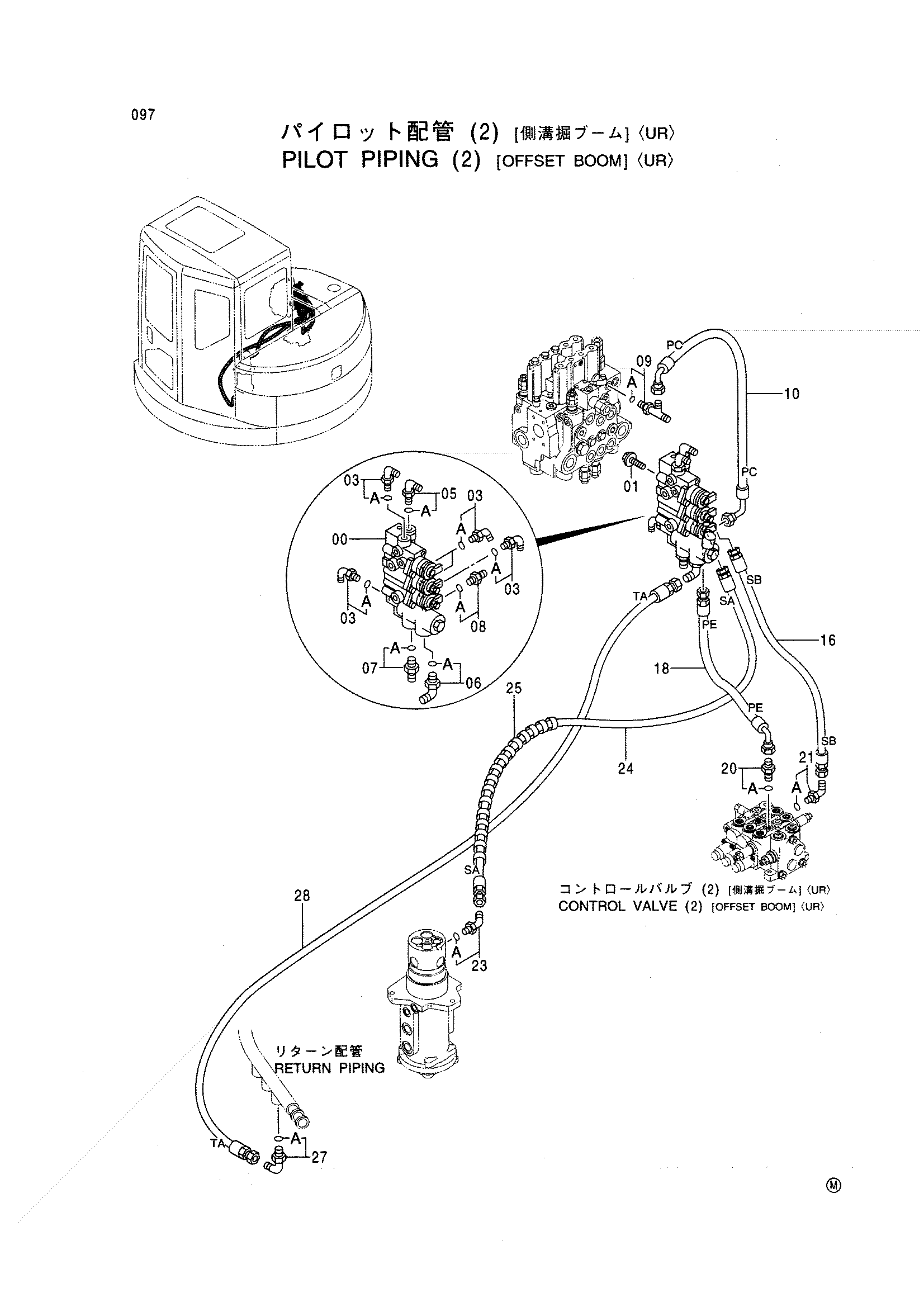

Заводская схема «Пилотные гидролинии (2) [смещаемый стрела] <UR>» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (2) [смещаемый стрела] <UR> HITACHI EX75UR-5](/catalog-drawings/5b/5b590c05-705b-4480-b1a8-44fff2cc23e1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4410352 | Электромагнитный клапан | 1 |
| 01 | J011025 | Болт с шайбой | 2 |
| 03 | 4154670 | Угловой штуцер | 5 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4154671 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4154672 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4210361 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4200465 замена: 4209776 | Адаптер | 1 |
| 08 | 4209776 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4203171 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4428962 | Шланг | 1 |
| 16 | 4428951 | Шланг | 1 |
| 18 | 4427120 | Шланг | 1 |
| 20 | 4200465 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4154670 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4193826 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4417553 | Шланг | 1 |
| 25 | 4327293 | Защитный кожух | 1 |
| 27 | 4219345 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4417558 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
