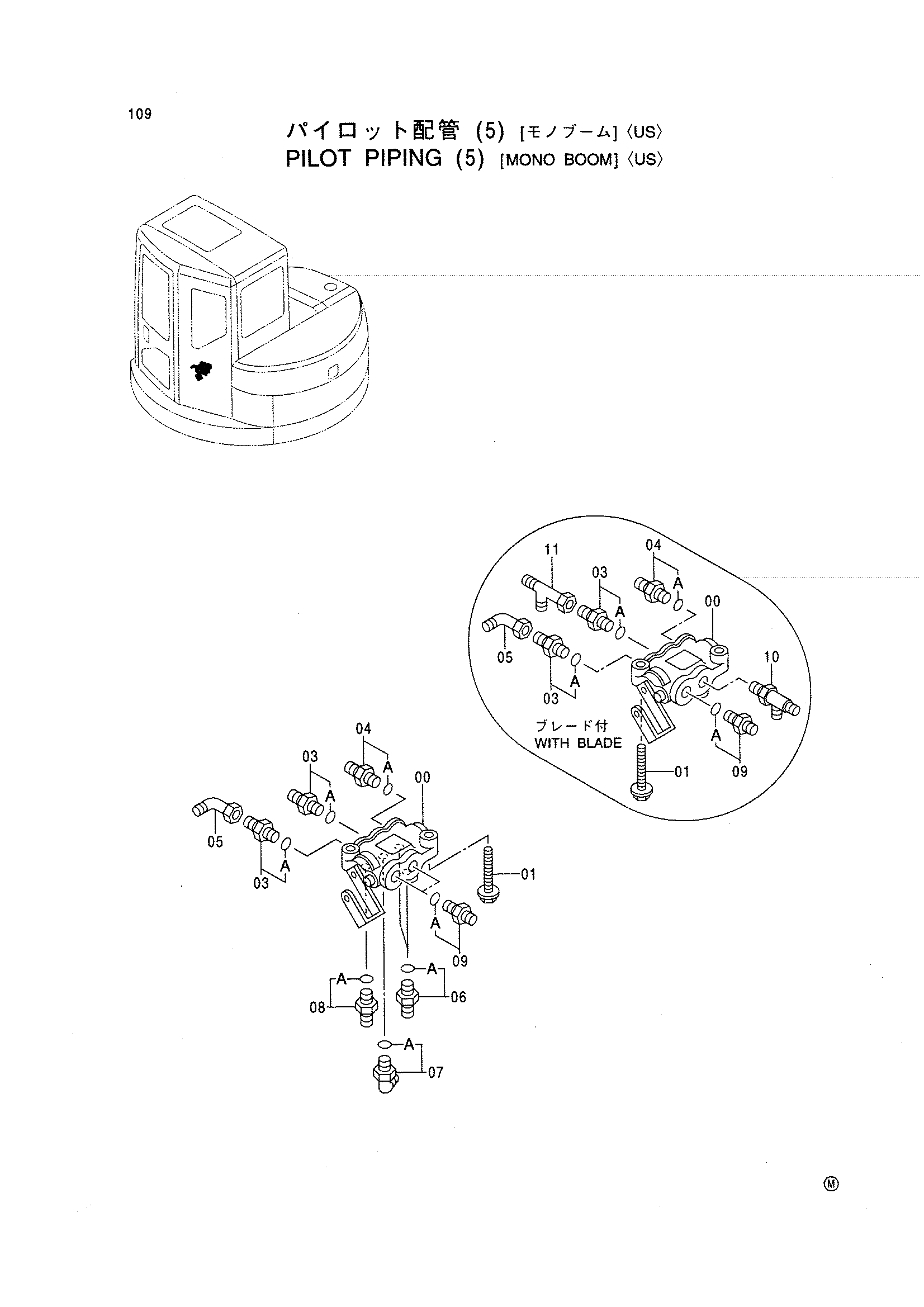

Пилотные гидролинии (5) [моноблочный стрела] <US> — HITACHI EX75UR-5
Заводская схема «Пилотные гидролинии (5) [моноблочный стрела] <US>» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (5) [моноблочный стрела] <US> HITACHI EX75UR-5](/catalog-drawings/2f/2f1b58a0-2b77-4175-97aa-93e4c77d2b86.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4359899 | Запорный клапан | 1 |
| 01 | M341045 | Болт с внутренним шестигранником | 2 |
| 03 | 4374837 | Фильтр | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4261938 | Фильтр | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4346096 | Унион S | 1 |
| 06 | 4200468 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4200470 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4200467 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4200466 | Адаптер | 2 |
| 09 | 4200466 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4246385 | Тройник | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4252786 | Тройник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
