Кондиционер (3) <выбор> — HITACHI EX75UR-5

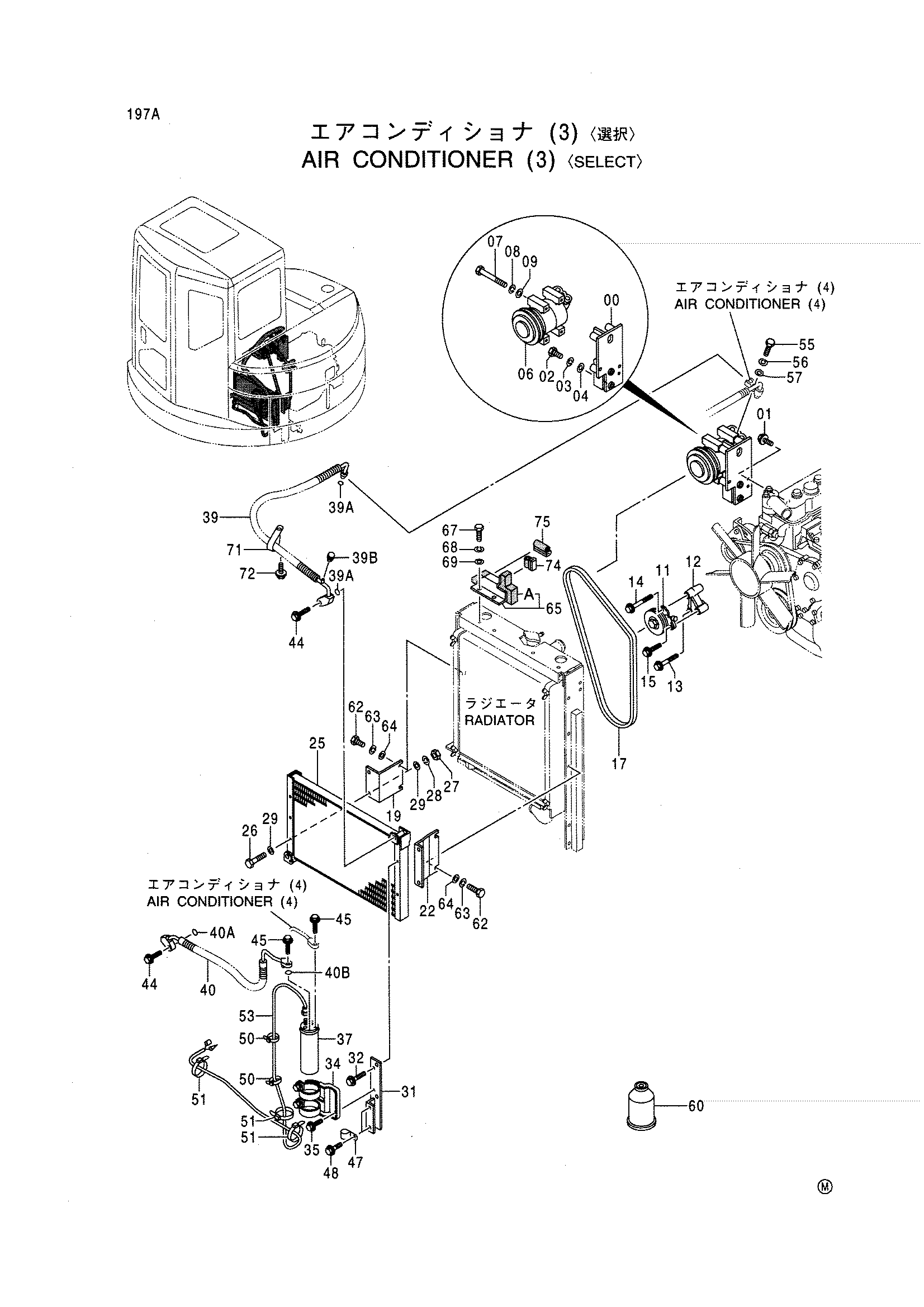

Заводская схема «Кондиционер (3) <выбор>» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8075516	Кронштейн	1
01	J020830	Болт с шайбой	2
02	M111036	Болт	2
03	A590910	Пружинная шайба	2
04	A590110	Плоская шайба	2
06	4361053	Компрессор	1
07	J900808	Болт	4
08	A590908	Пружинная шайба	4
09	A590108	Плоская шайба	4
11	4417368	Шкив	1
12	4417370	Кронштейн	1
13	4417371	Болт фланец	1
14	4417380	Болт фланец	1
15	4417381	Болт фланец	1
17	4343976	Ремень V	1
19	3085269	Кронштейн	1
22	8075546	Кронштейн	1
25	4323944	Конденсатор	1
26	J900855	Болт	2
27	J950008	Гайка	2
28	A590908	Пружинная шайба	2
29	A590108	Плоская шайба	4
31	9752252	Кронштейн	1
32	J020860	Болт с шайбой	2
34	4339373	Кронштейн	1
35	J010814	Болт с шайбой	2
37	4415045	Осушитель	1
39	4416531	Шланг радиатора	1
39A	4333979	Уплотнительное кольцо	2
39B	4333996	Колпачок	1
40	4416565	Шланг радиатора	1
40A	4333979	Уплотнительное кольцо	1
40B	4333980	Уплотнительное кольцо	1
44	J020835	Болт с шайбой	2
45	J020630	Болт с шайбой	2
47	4192035	Зажим	2
48	J011025	Болт с шайбой	2
50	4055311	Ленточный зажим	2
51	4055312	Ленточный зажим	3
53	4382456	Жгут проводов	1
55	M111040	Болт	1
56	A590910	Пружинная шайба	1
57	A590110	Плоская шайба	1
60	4338439	GAS	3
62	J901016	Болт	4
63	A590910	Пружинная шайба	4
64	A590110	Плоская шайба	4
65	9754366	Крышка	1
65A	4433502	Резиновая прокладка	1
67	J901016	Болт	2
68	A590910	Пружинная шайба	2
69	A590110	Плоская шайба	2
71	4190265	Зажим	1
72	J011020	Болт с шайбой	1
74	4433632	Резиновое уплотнение	1
75	4433634	Резиновое уплотнение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
