Стрела трубопроводы (гидромолот и гидроножницы) [моноблочный стрела] <US> — HITACHI EX75UR-5

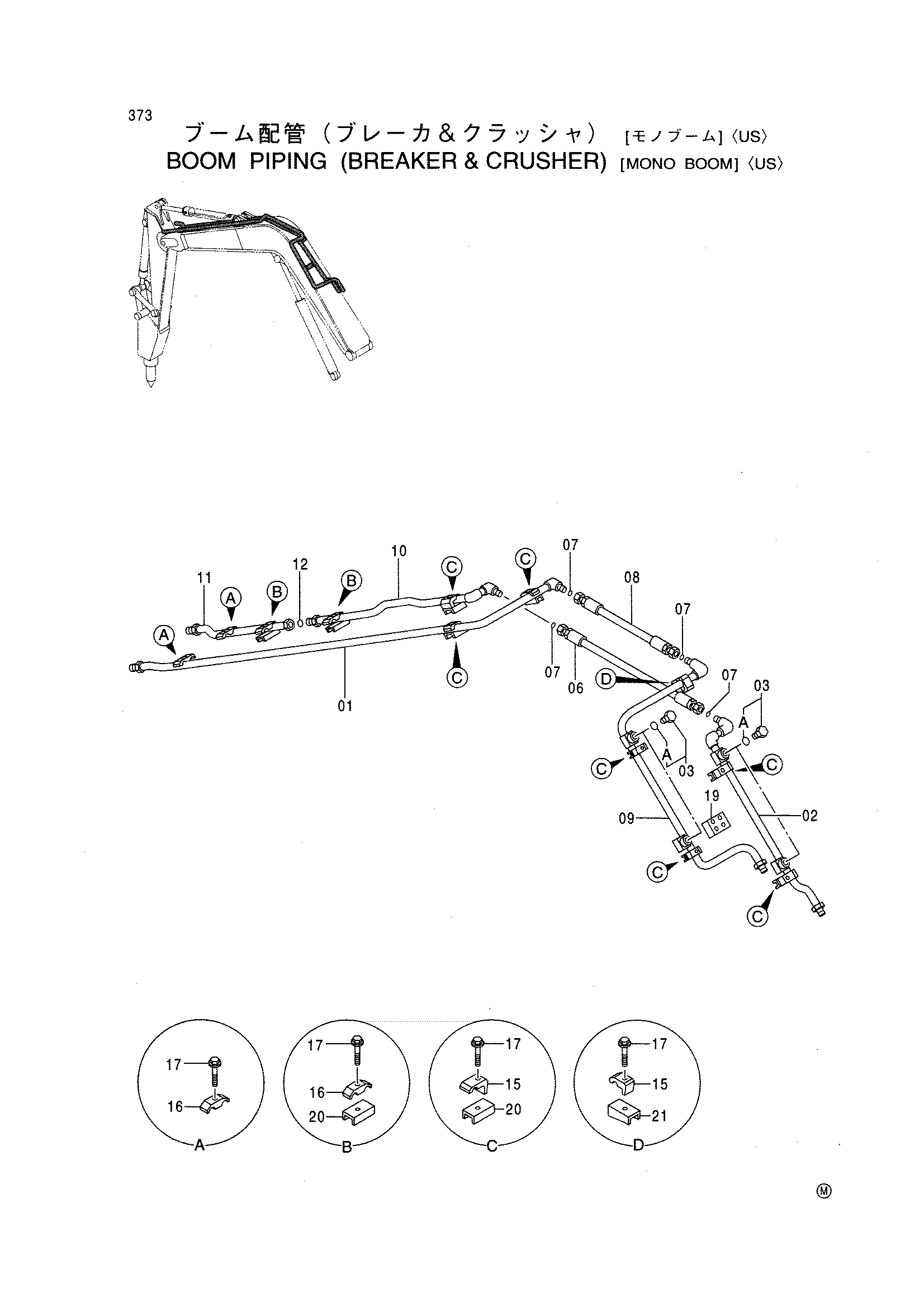

Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы) [моноблочный стрела] <US>» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела трубопроводы (гидромолот и гидроножницы) [моноблочный стрела] <US> HITACHI EX75UR-5](/catalog-drawings/a9/a9445435-305a-461e-81a7-2499ab2bd82b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8063502 | Трубка | 1 |
| 02 | 8063505 | Трубка | 1 |
| 03 | 4174542 | Пробка | 4 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4188920 | Шланг | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 4 |
| 08 | 4454517 | Шланг | 1 |
| 09 | 8063504 | Трубка | 1 |
| 10 | 8063633 | Трубка | 1 |
| 11 | 8063632 | Трубка | 1 |
| 12 | 4187328 | Уплотнительное кольцо | 1 |
| 15 | 4190126 | Хомут трубки | 8 |
| 16 | 4141806 | Хомут трубки | 4 |
| 17 | J011260 | Болт с шайбой | 12 |
| 19 | 4300443 | Седло винта | 1 |
| 20 | 9749939 | Седло винта | 9 |
| 21 | 9752568 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
