Коллисион предотвращение система тяга [смещаемый стрела] <UR> — HITACHI EX75UR-5

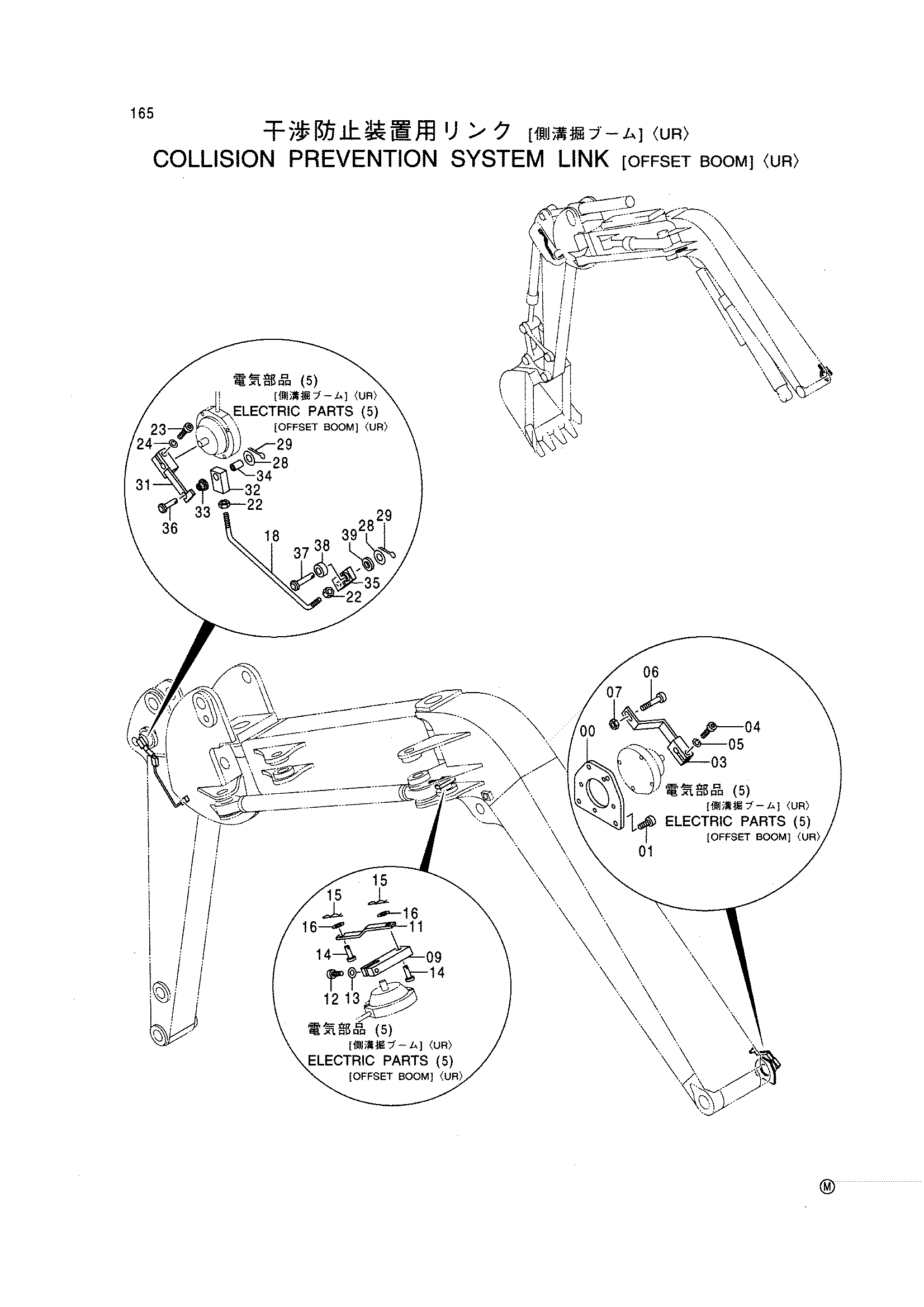

Заводская схема «Коллисион предотвращение система тяга [смещаемый стрела] <UR>» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Коллисион предотвращение система тяга [смещаемый стрела] <UR> HITACHI EX75UR-5](/catalog-drawings/ae/aef751c5-11ac-425f-8004-75cdbdd3706e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4415170 | Кронштейн | 1 |
| 01 | J781020 | Болт с внутренним шестигранником | 4 |
| 03 | 9752050 | Рычаг | 1 |
| 04 | J780830 | Болт с внутренним шестигранником | 1 |
| 05 | A590908 | Пружинная шайба | 1 |
| 06 | J781285 | Болт с внутренним шестигранником | 1 |
| 07 | J950012 | Гайка | 1 |
| 09 | 4417790 | Рычаг | 1 |
| 11 | 4414915 | Тяга | 1 |
| 12 | J780830 | Болт с внутренним шестигранником | 1 |
| 13 | A590908 | Пружинная шайба | 1 |
| 14 | 4326438 | Палец | 2 |
| 15 | 4022697 | Стопорный палец | 2 |
| 16 | A590108 | Плоская шайба | 2 |
| 18 | 4419008 | Рычаг | 1 |
| 22 | J950008 | Гайка | 2 |
| 23 | J780830 | Болт с внутренним шестигранником | 1 |
| 24 | A590908 | Пружинная шайба | 1 |
| 28 | A590112 | Плоская шайба | 2 |
| 29 | A764025 | Шплинт | 2 |
| 31 | 9754729 | Рычаг | 1 |
| 31 | 9756167 | Рычаг | 1 |
| 32 | 4436013 | Концевой шток | 1 |
| 33 | 4436408 | Втулка | 1 |
| 34 | 4436418 | Втулка | 1 |
| 35 | 4436419 | Концевой шток | 1 |
| 36 | 4436014 | Палец | 1 |
| 37 | 4436015 | Палец | 1 |
| 38 | 4436415 | Проставка | 1 |
| 39 | 4436428 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
