Скольжение рукоять — HITACHI EX75UR-5

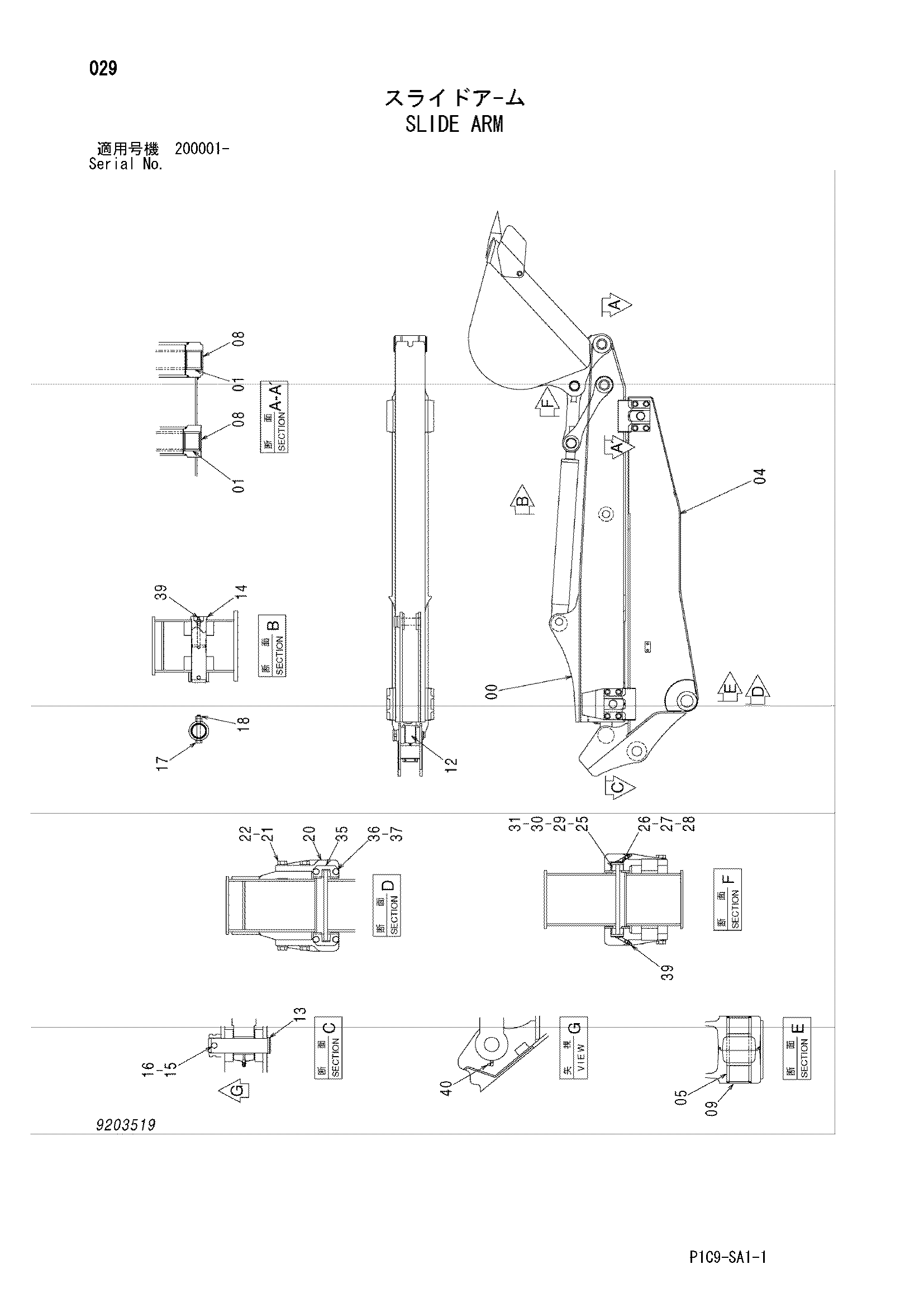

Заводская схема «Скольжение рукоять» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040748 | Рукоять | 1 |
| 01 | 4374061 | Втулка | 4 |
| 04 | 7040749 | Рукоять | 1 |
| 05 | 4334423 | Втулка | 2 |
| 08 | 4349913 | Пылезащитное уплотнение | 4 |
| 09 | 4094086 | Пылезащитное уплотнение | 2 |
| 12 | 4369247 | Гидроцилиндр | 1 |
| 13 | 3079430 | Палец | 1 |
| 14 | 3092488 | Палец | 1 |
| 15 | 4141000 | Кольцо | 1 |
| 16 | 4141001 | Палец | 1 |
| 17 | 4277602 | Болт | 1 |
| 18 | J950010 | Гайка | 2 |
| 20 | 3092489 | Опора | 4 |
| 21 | J901645 | Болт | 16 |
| 22 | J222016 | Шайба | 16 |
| 25 | 4457327 | Пластина скольжение | 8 |
| 26 | 4457328 | Пластина скольжение | 4 |
| 27 | 4457329 | Регулировочная шайба 0.6mm | 8 |
| 28 | 4457330 | Регулировочная шайба 1.0mm | 8 |
| 29 | 4450642 | Регулировочная шайба 0.3mm | 4 |
| 30 | 4451317 | Регулировочная шайба 0.6mm | 8 |
| 31 | 4457361 | Регулировочная шайба 1.0mm | 8 |
| 35 | 4457362 | Ограничитель | 8 |
| 36 | J901025 | Болт | 16 |
| 37 | A590910 | Пружинная шайба | 16 |
| 39 | J75481 | Пресс-маслёнка | 5 |
| 40 | 4235209 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
