Основные гидролинии — HITACHI EX75UR-5

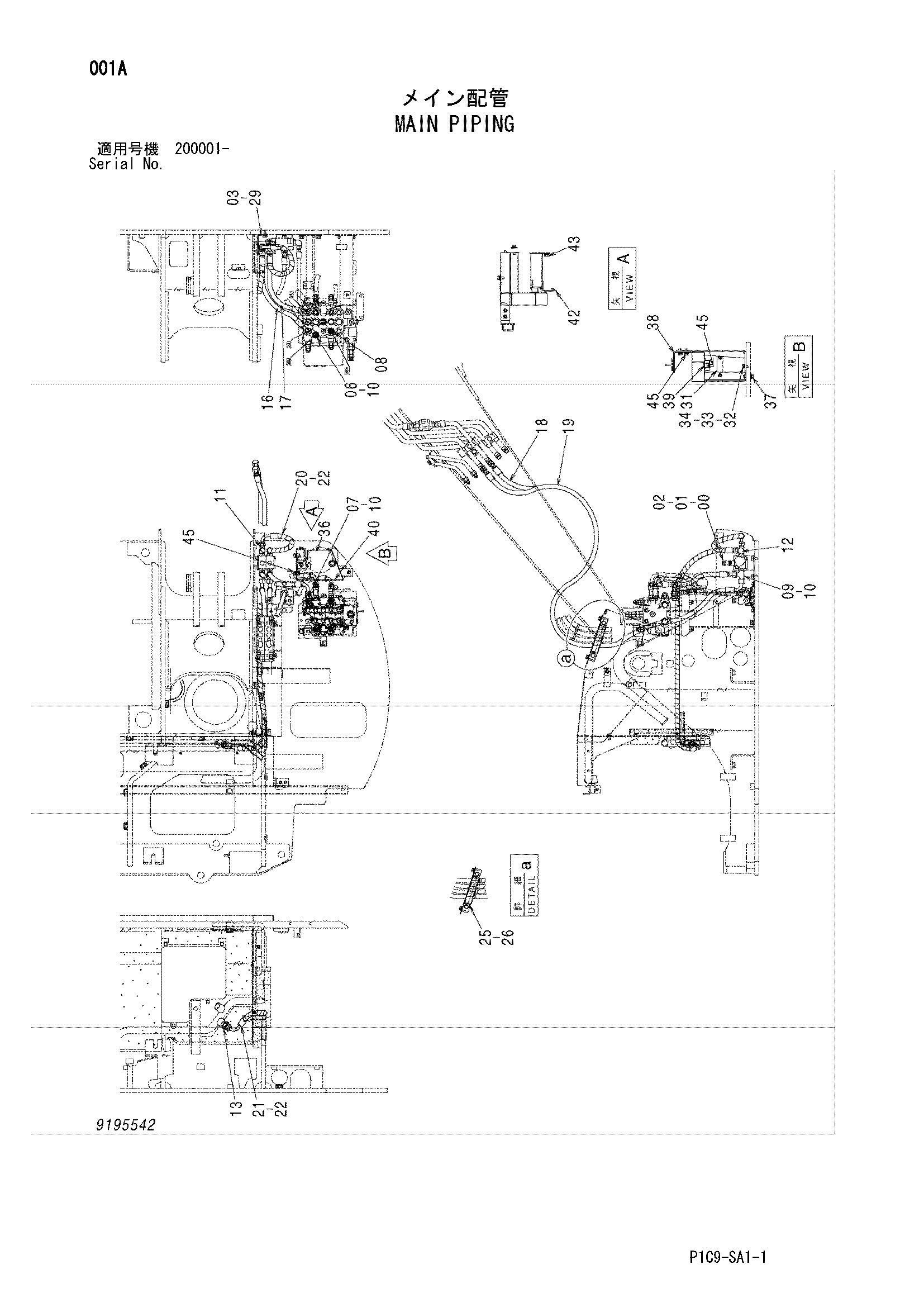

Заводская схема «Основные гидролинии» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4422733 | Предохранительный клапан | 2 |
| 01 | J900890 | Болт | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 03 | J271020 | Болт с шайбой | 2 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 06 | 4197531 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4189602 | Адаптер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4304367 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4205383 | Тройник | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4138938 | Уплотнительное кольцо | 7 |
| 11 | 4217343 | Тройник | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4154672 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4279302 | Адаптер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4445754 | Шланг | 1 |
| 17 | 4445755 | Шланг | 1 |
| 18 | 4445756 | Шланг | 1 |
| 19 | 4445757 | Шланг | 1 |
| 20 | 4445758 | Шланг | 1 |
| 21 | 4445759 | Шланг | 1 |
| 22 | 4327293 | Защитный кожух | 4 |
| 25 | 4445432 | Хомут шланга | 1 |
| 26 | 4445433 | Хомут шланга | 1 |
| 29 | 9755735 | Кронштейн | 1 |
| 31 | 8080236 | Кронштейн | 1 |
| 32 | J901020 | Болт | 1 |
| 33 | A590910 | Пружинная шайба | 1 |
| 34 | A590110 | Плоская шайба | 1 |
| 36 | 7037266 | Короб | 1 |
| 37 | J281040 | Болт с шайбой | 1 |
| 37A | J901040 | Болт | 1 |
| 37B | 4486055 | Шайба | 1 |
| 38 | 8079353 | Кронштейн | 1 |
| 39 | 4340049 | Пробка | 1 |
| 40 | 4437742 | Амортизатор | 1 |
| 42 | 8075661 | Кронштейн | 1 |
| 43 | J271025 | Болт с шайбой | 2 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 45 | J271025 | Болт с шайбой | 5 |
| 45A | J901025 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
