Электромагнитный клапан — HITACHI EX75UR-5

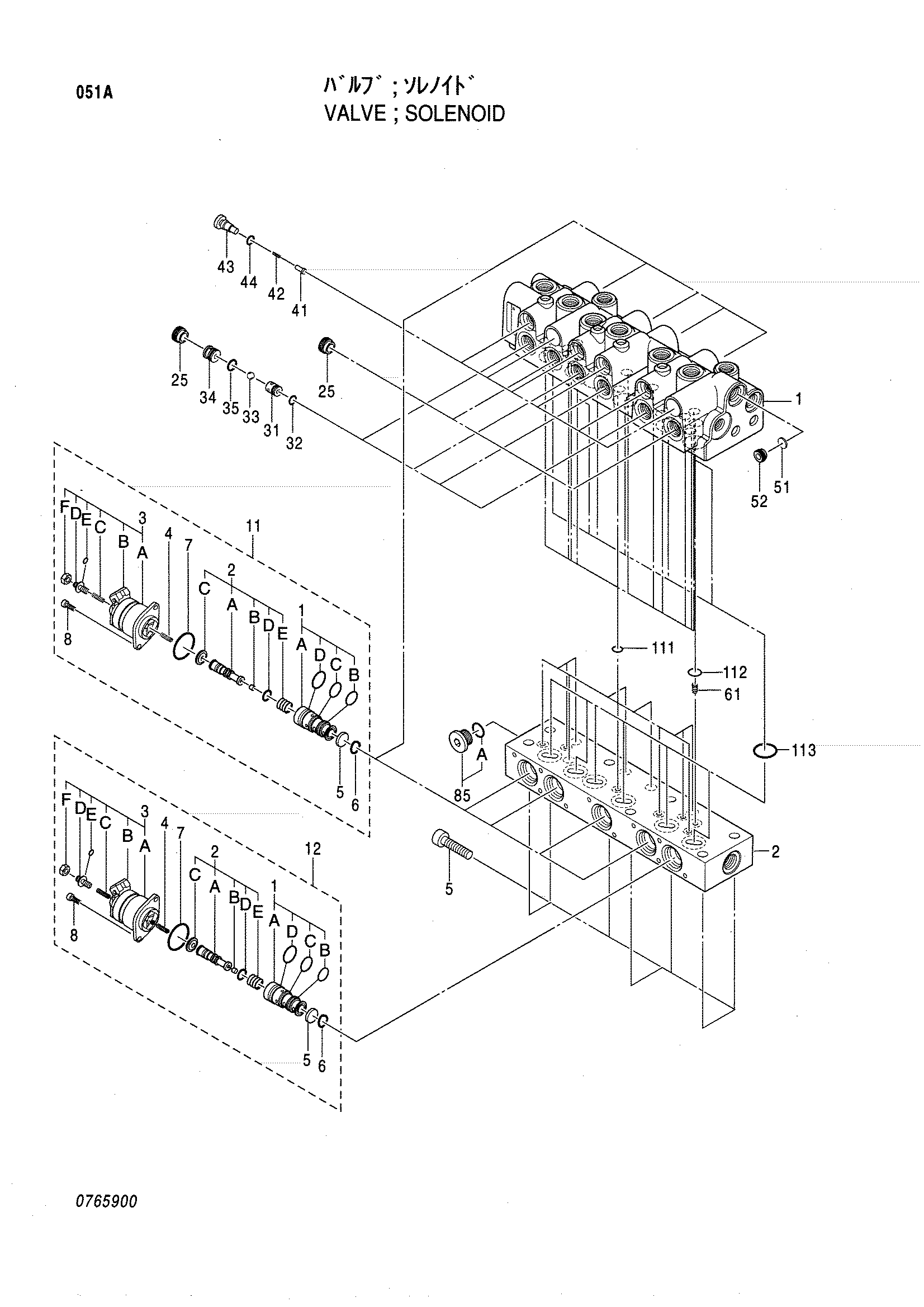

Заводская схема «Электромагнитный клапан» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4409985 | Электромагнитный клапан | 1 | |
| 5 | 0765901 | Болт с внутренним шестигранником | 7 |
| 11 | 0670801 | Клапан | 8 |
| 11-1 | 0408409 | Уплотнительное кольцо | 1 |
| 11-1 | 0408410 | Уплотнительное кольцо | 1 |
| 11-1 | 0408411 | Уплотнительное кольцо | 1 |
| 11-3 | 0670704 | Уплотнительное кольцо | 1 |
| 11-7 | 0670802 | Уплотнительное кольцо | 1 |
| 11-8 | 0387804 | Болт с внутренним шестигранником | 2 |
| 12 | 0688601 | Клапан | 1 |
| 12-1 | 0408409 | Уплотнительное кольцо | 1 |
| 12-1 | 0408410 | Уплотнительное кольцо | 1 |
| 12-1 | 0408411 | Уплотнительное кольцо | 1 |
| 12-3 | 0670704 | Уплотнительное кольцо | 1 |
| 12-7 | 0670802 | Уплотнительное кольцо | 1 |
| 12-8 | 0387804 | Болт с внутренним шестигранником | 2 |
| 25 | 0746001 | Пробка | 13 |
| 31 | 0670712 | Сиденье | 4 |
| 32 | 939356 | Уплотнительное кольцо | 4 |
| 33 | 0670713 | Шарик | 4 |
| 34 | 0670714 | Корпус | 4 |
| 35 | 0670715 | Уплотнительное кольцо | 4 |
| 41 | 0670717 | Клапан | 6 |
| 42 | 0670718 | Пружина | 6 |
| 43 | 0670719 | Пробка | 6 |
| 44 | 4506408 | Уплотнительное кольцо | 6 |
| 51 | 0670720 | Дроссель | 1 |
| 52 | 0670721 | Пробка | 1 |
| 61 | 0670722 | Дроссель | 1 |
| 85 | 0709703 | Пробка | 1 |
| 85A | 957366 | Уплотнительное кольцо | 1 |
| 111 | 939356 | Уплотнительное кольцо | 11 |
| 112 | 964255 | Уплотнительное кольцо | 1 |
| 113 | 955655 | Уплотнительное кольцо | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
