Гидролинии рабочего оборудования [смещаемый стрела] <UR> — HITACHI EX75UR-5
Заводская схема «Гидролинии рабочего оборудования [смещаемый стрела] <UR>» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

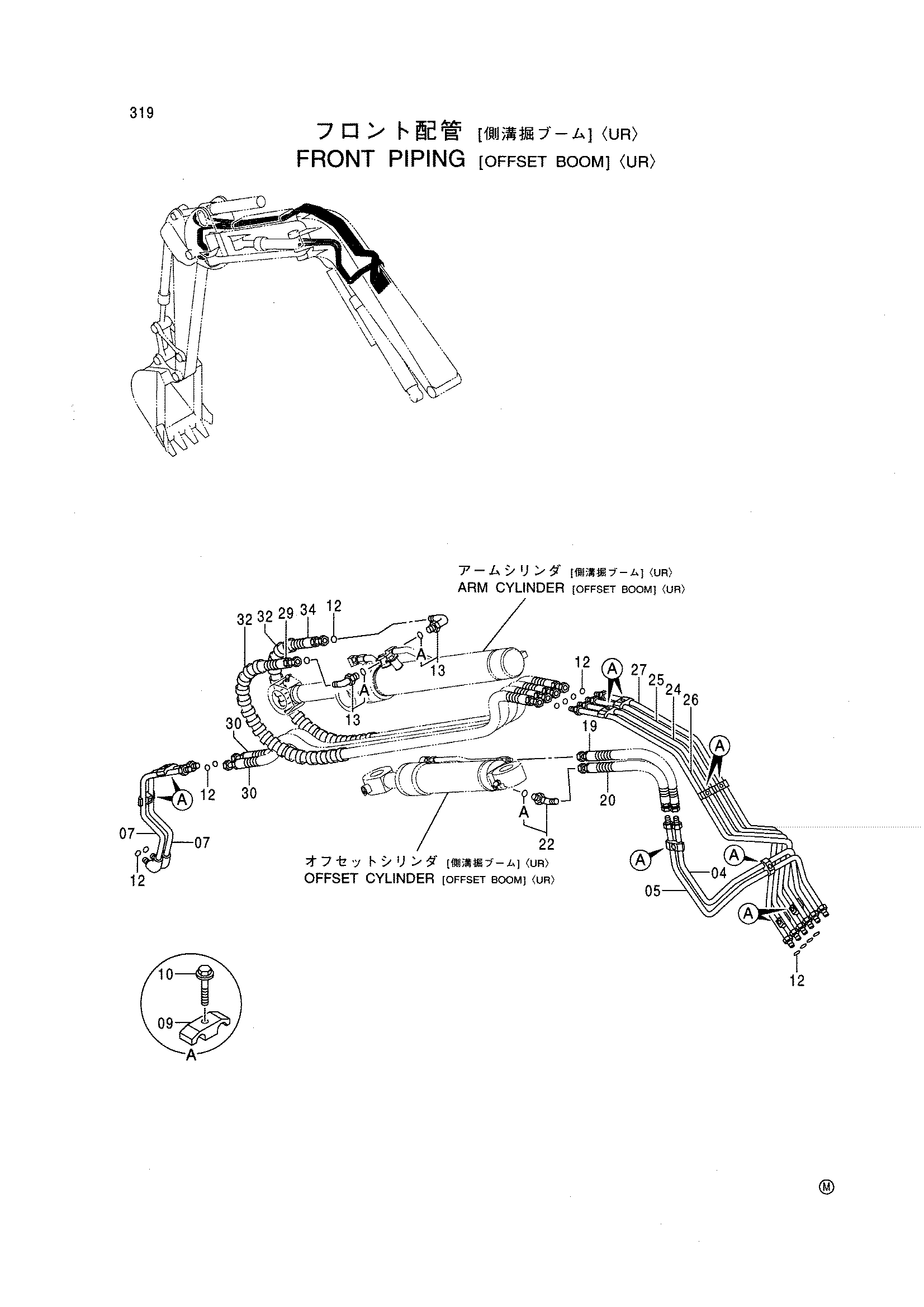

![Схема Гидролинии рабочего оборудования [смещаемый стрела] <UR> HITACHI EX75UR-5](/catalog-drawings/38/3895c7ef-a8e9-456a-be06-806e941b1cd1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8075579 | Трубка | 1 |
| 05 | 8075580 | Трубка | 1 |
| 07 | 8075350 | Трубка | 2 |
| 09 | 4189858 | Хомут трубки | 10 |
| 10 | J011250 | Болт с шайбой | 10 |
| 12 | 4138938 | Уплотнительное кольцо | 14 |
| 13 | 4200580 | Угловой штуцер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4342261 | Шланг | 1 |
| 20 | 4342262 | Шланг | 1 |
| 22 | 4154671 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 8077313 | Трубка | 1 |
| 25 | 8077312 | Трубка | 1 |
| 26 | 8077311 | Трубка | 1 |
| 27 | 8077310 | Трубка | 1 |
| 29 | 4418358 | Шланг | 1 |
| 30 | 4418333 | Шланг | 2 |
| 32 | 4373707 | Защитный кожух | 2 |
| 34 | 4418358 | Шланг | 1 |
| 34 | 4439347 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
