Рукоять трубопроводы — HITACHI EX75UR-5

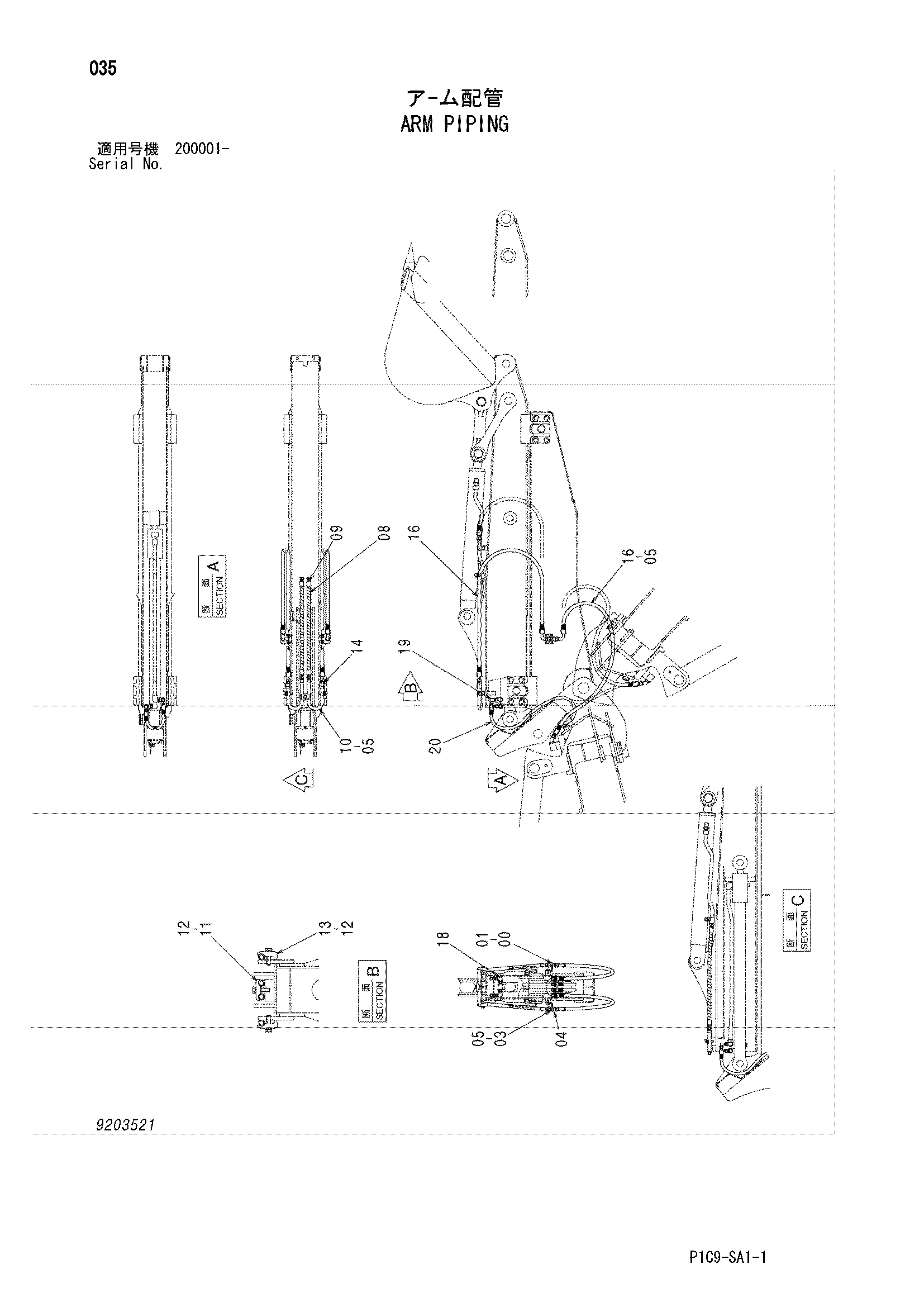

Заводская схема «Рукоять трубопроводы» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457367 | Кронштейн | 2 |
| 01 | J271225 | Болт с шайбой | 4 |
| 01A | J901225 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4217505 | Адаптер | 2 |
| 04 | 4217504 | Гайка | 2 |
| 05 | 4138938 | Уплотнительное кольцо | 10 |
| 08 | 4327294 | Защитный кожух | 2 |
| 09 | 4294616 | Шланг | 2 |
| 10 | 9756923 | Трубка | 2 |
| 11 | 4189858 | Хомут трубки | 1 |
| 12 | J271250 | Болт с шайбой | 3 |
| 12A | J901250 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4190125 | Хомут трубки | 2 |
| 14 | 4189602 | Адаптер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4452274 | Шланг | 4 |
| 18 | 4200471 | Угловой штуцер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4239976 | Унион S | 2 |
| 20 | 4452275 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
