Пилотные гидролинии (поток производительность селектор) [смещаемый стрела] <UR> — HITACHI EX75UR-5

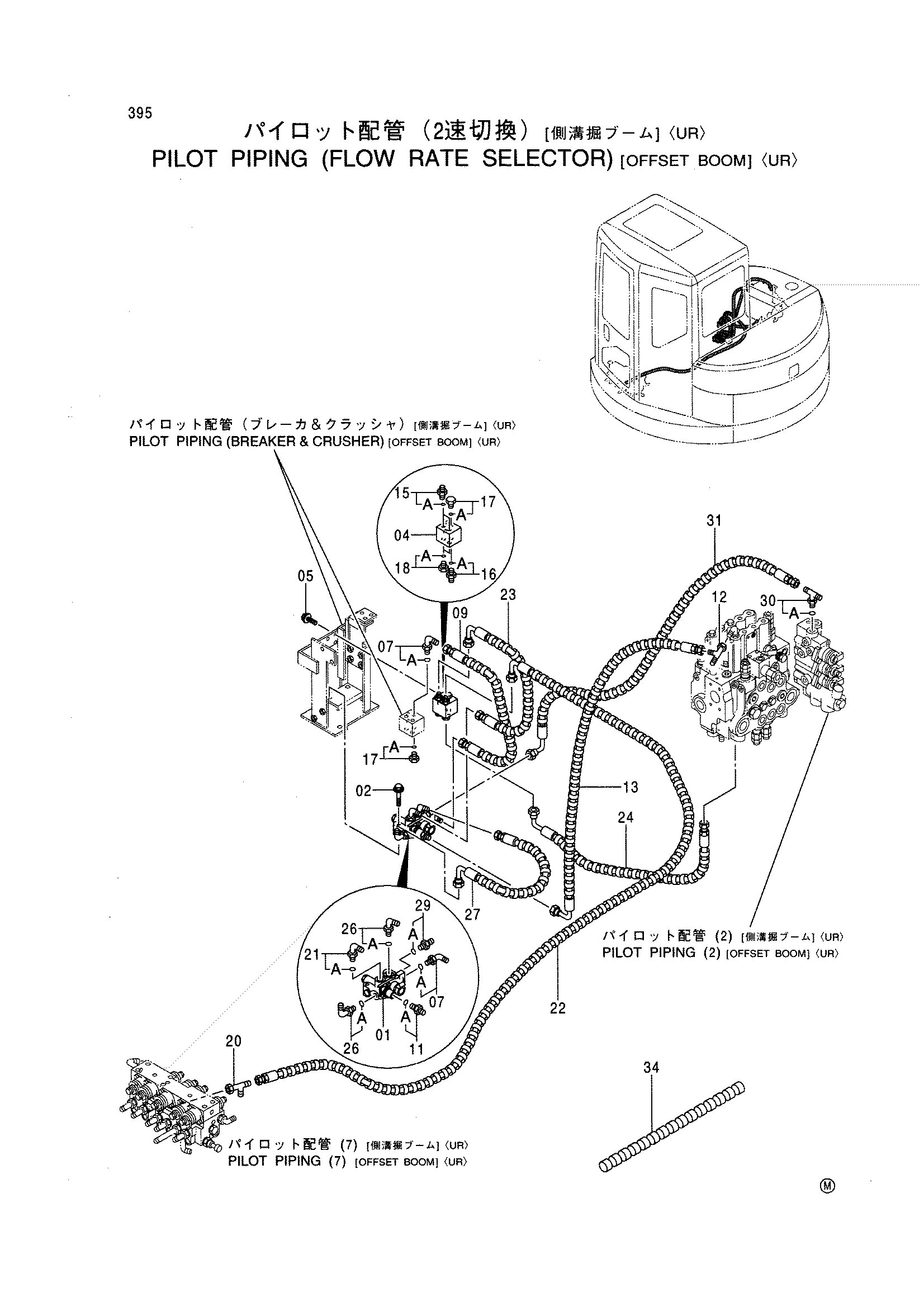

Заводская схема «Пилотные гидролинии (поток производительность селектор) [смещаемый стрела] <UR>» для HITACHI EX75UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (поток производительность селектор) [смещаемый стрела] <UR> HITACHI EX75UR-5](/catalog-drawings/c9/c986601b-c41c-4799-a60e-9307dba5ceaf.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4351669 | Электромагнитный клапан | 1 |
| 02 | J021060 | Болт с шайбой | 2 |
| 04 | 4330230 | Челночный клапан | 1 |
| 05 | J010820 | Болт с шайбой | 2 |
| 07 | 4154670 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4349095 | Шланг | 1 |
| 11 | 4200465 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4252786 | Тройник | 1 |
| 13 | 4347699 | Шланг | 1 |
| 15 | 4200468 | Адаптер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4200465 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4093624 | Пробка | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4092534 | Пробка | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4252786 | Тройник | 1 |
| 21 | 4154670 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4401963 | Шланг | 1 |
| 23 | 4357505 | Шланг | 1 |
| 24 | 4419043 | Шланг | 1 |
| 26 | 4154670 | Угловой штуцер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4357505 | Шланг | 1 |
| 29 | 4200465 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4203163 | Тройник | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4365254 | Шланг | 1 |
| 34 | 4327293 | Защитный кожух | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
