Пилотный трубопроводы (5-2) — HITACHI EX75UR-3

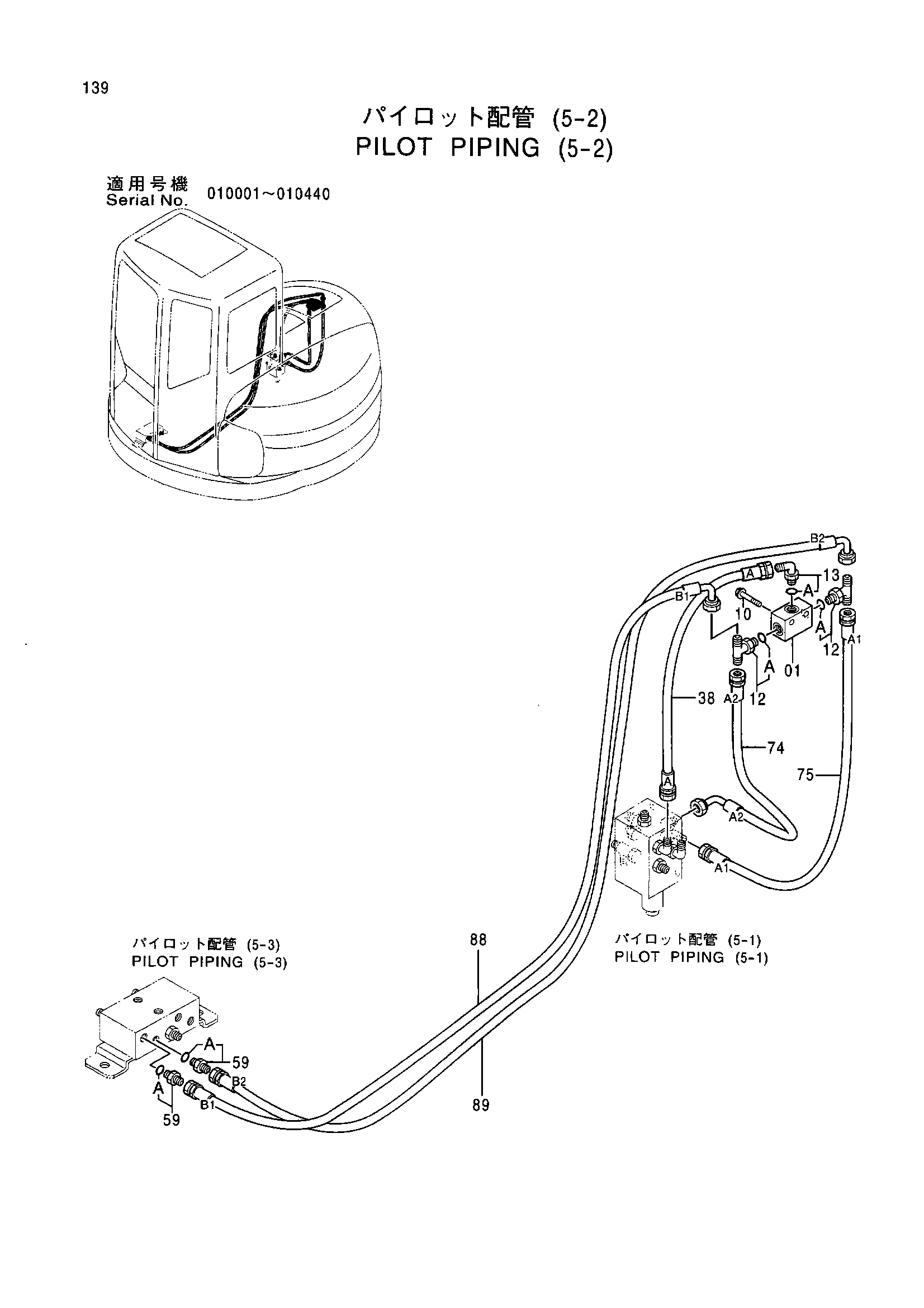

Заводская схема «Пилотный трубопроводы (5-2)» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4203447 | Челночный клапан | 1 |
| 10 | J010850 | Болт с шайбой | 2 |
| 12 | 4208473 | Тройник | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4156434 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4331508 | Шланг (A) | 1 |
| 59 | 4200466 | Адаптер | 2 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 74 | 4387635 | Шланг (A2) | 1 |
| 75 | 4387625 | Шланг (A1) | 1 |
| 88 | 4388742 | Шланг (B1) | 1 |
| 89 | 4394095 | Шланг (B2) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
