Пилотный трубопроводы (5-3)<смещаемый стрела> — HITACHI EX75UR-3

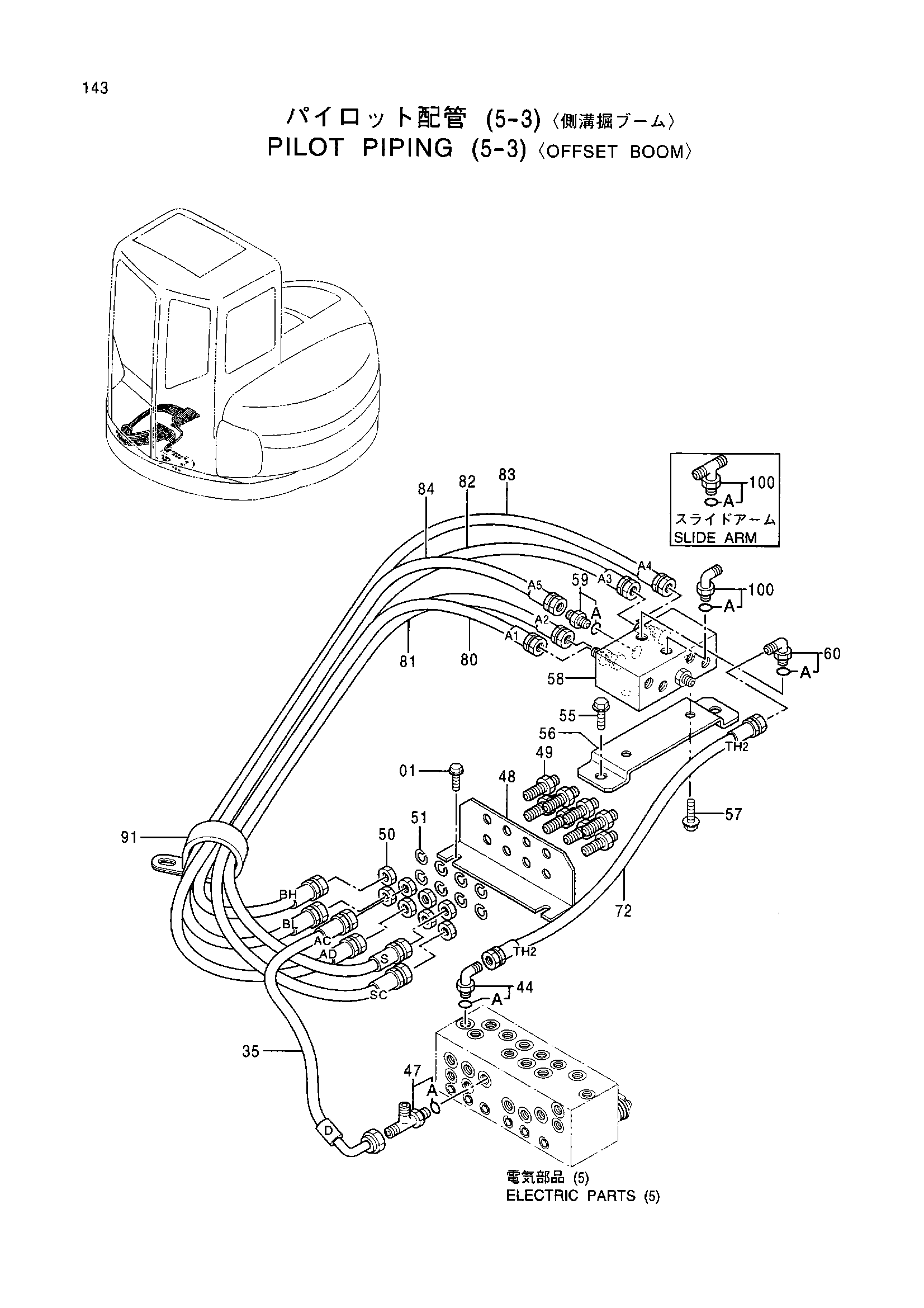

Заводская схема «Пилотный трубопроводы (5-3)<смещаемый стрела>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011020 | Болт с шайбой | 2 |
| 35 | 4377308 | Шланг (AC, D) | 1 |
| 44 | 4154671 | Угловой штуцер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4359428 | Тройник | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 3077475 | Кронштейн | 1 |
| 49 | 4202532 | Адаптер | 8 |
| 50 | 4202531 | Гайка | 8 |
| 51 | A590914 | Пружинная шайба | 8 |
| 55 | J011020 | Болт с шайбой | 2 |
| 56 | 4385887 | Кронштейн | 1 |
| 57 | J011020 | Болт с шайбой | 2 |
| 58 | 4386575 | Клапан регулировочный | 1 |
| 59 | 4200466 | Адаптер | 1 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 4154671 | Угловой штуцер | 1 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4369217 | Шланг (TH2) | 1 |
| 80 | 4384625 | Шланг (A1, SC) | 1 |
| 81 | 4388735 | Шланг (A2, S) | 1 |
| 82 | 4388736 | Шланг (A3, BH) | 1 |
| 83 | 4388737 | Шланг (A4, BL) | 1 |
| 84 | 4388738 | Шланг (A5, AD) | 1 |
| 91 | 4190265 | Зажим | 1 |
| 100 | 4154671 | Угловой штуцер | 1 |
| 100 | 4208472 | TEE S<скольжение рукоять> | 1 |
| 100A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
