Поддерживающий каток [STD] — HITACHI EX75UR-3

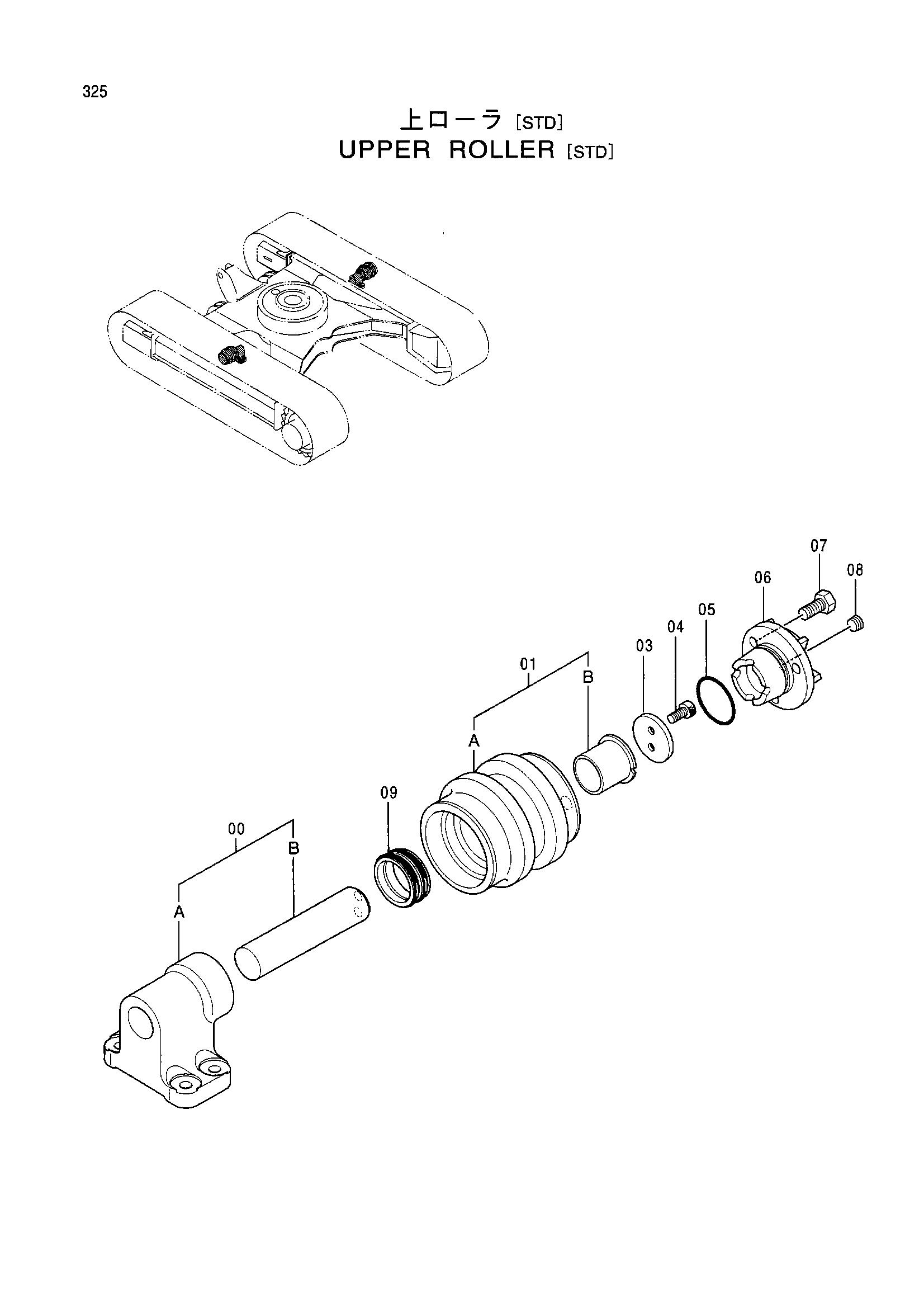

Заводская схема «Поддерживающий каток [STD]» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Поддерживающий каток [STD] HITACHI EX75UR-3](/catalog-drawings/9f/9fda6601-0545-4970-afad-22258e5b6ee7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9108841 | Каток верхний в сборе | 2 | |
| 00 | 9096315 | Кронштейн | 1 |
| 00A | 3052350 | Кронштейн | 1 |
| 00B | 4262254 | Вал | 1 |
| 01 | 9108842 | Каток (с втулка) | 1 |
| 01A | 3058142 | Ролик | 1 |
| 01B | 4175763 | Втулка | 1 |
| 03 | 4175765 | Шайба | 1 |
| 04 | M340814 | Болт с внутренним шестигранником | 2 |
| 05 | A810040 | Уплотнительное кольцо | 1 |
| 06 | 3052352 | Крышка | 1 |
| 07 | J901020 | Болт | 3 |
| 08 | 94-2011 | Пробка | 1 |
| 09 | 4176379 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
