Крышка (2)[EU] — HITACHI EX75UR-3

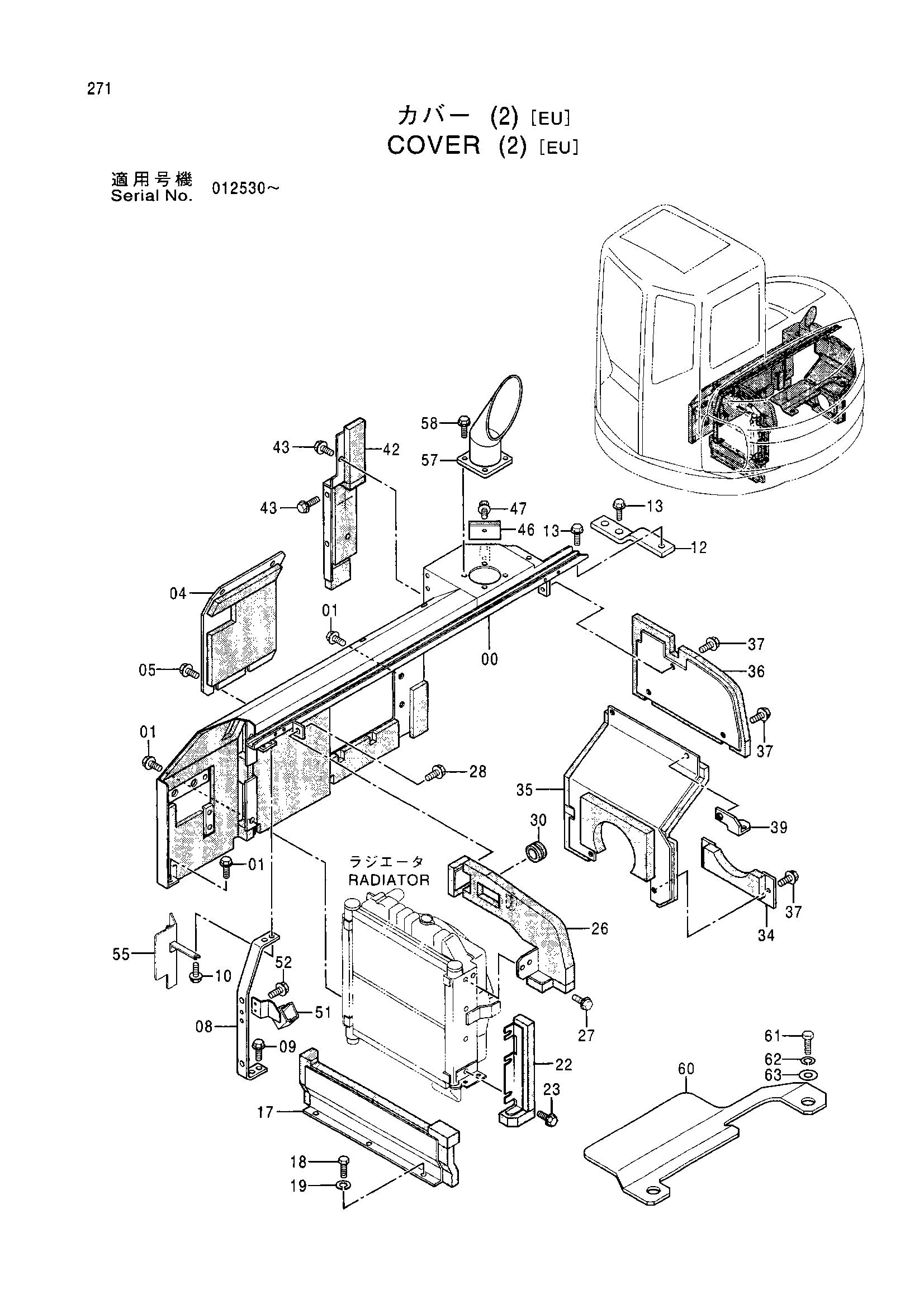

Заводская схема «Крышка (2)[EU]» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка (2)[EU] HITACHI EX75UR-3](/catalog-drawings/29/29ffbb7c-0f4c-481e-87ae-352f265fbe43.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004417 | Крышка | 1 |
| 01 | J031025 | Болт с шайбой | 5 |
| 04 | 8060217 | Крышка | 1 |
| 05 | J021025 | Болт с шайбой | 4 |
| 08 | 3069159 | Кронштейн | 1 |
| 09 | J021025 | Болт с шайбой | 2 |
| 10 | J021030 | Болт с шайбой | 2 |
| 12 | 4338862 | Кронштейн | 1 |
| 13 | J021025 | Болт с шайбой | 3 |
| 17 | 8059924 | Крышка | 1 |
| 18 | J901020 | Болт | 3 |
| 19 | A590910 | Пружинная шайба | 3 |
| 22 | 8059925 | Крышка | 1 |
| 23 | J021025 | Болт с шайбой | 3 |
| 26 | 7028291 | Крышка | 1 |
| 27 | J021025 | Болт с шайбой | 2 |
| 28 | J031025 | Болт с шайбой | 1 |
| 30 | 94-2805 | Резиновая втулка | 1 |
| 34 | 8060656 | Крышка | 1 |
| 35 | 7033994 | Крышка | 1 |
| 36 | 7033995 | Крышка | 1 |
| 37 | J031025 | Болт с шайбой | 5 |
| 39 | 9743282 | Кронштейн | 1 |
| 42 | 7031368 | Крышка | 1 |
| 43 | J021025 | Болт с шайбой | 3 |
| 46 | 9743284 | Крышка | 1 |
| 47 | J021025 | Болт с шайбой | 1 |
| 51 | 8063507 | Держатель | 1 |
| 52 | J021020 | Болт с шайбой | 2 |
| 55 | 8061309 | Кронштейн | 1 |
| 57 | 7037570 | Выпускная труба | 1 |
| 58 | J021030 | Болт с шайбой | 4 |
| 60 | 3087748 | Крышка | 1 |
| 61 | J922735 | Болт | 2 |
| 62 | A590927 | Пружинная шайба | 2 |
| 63 | A590127 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
