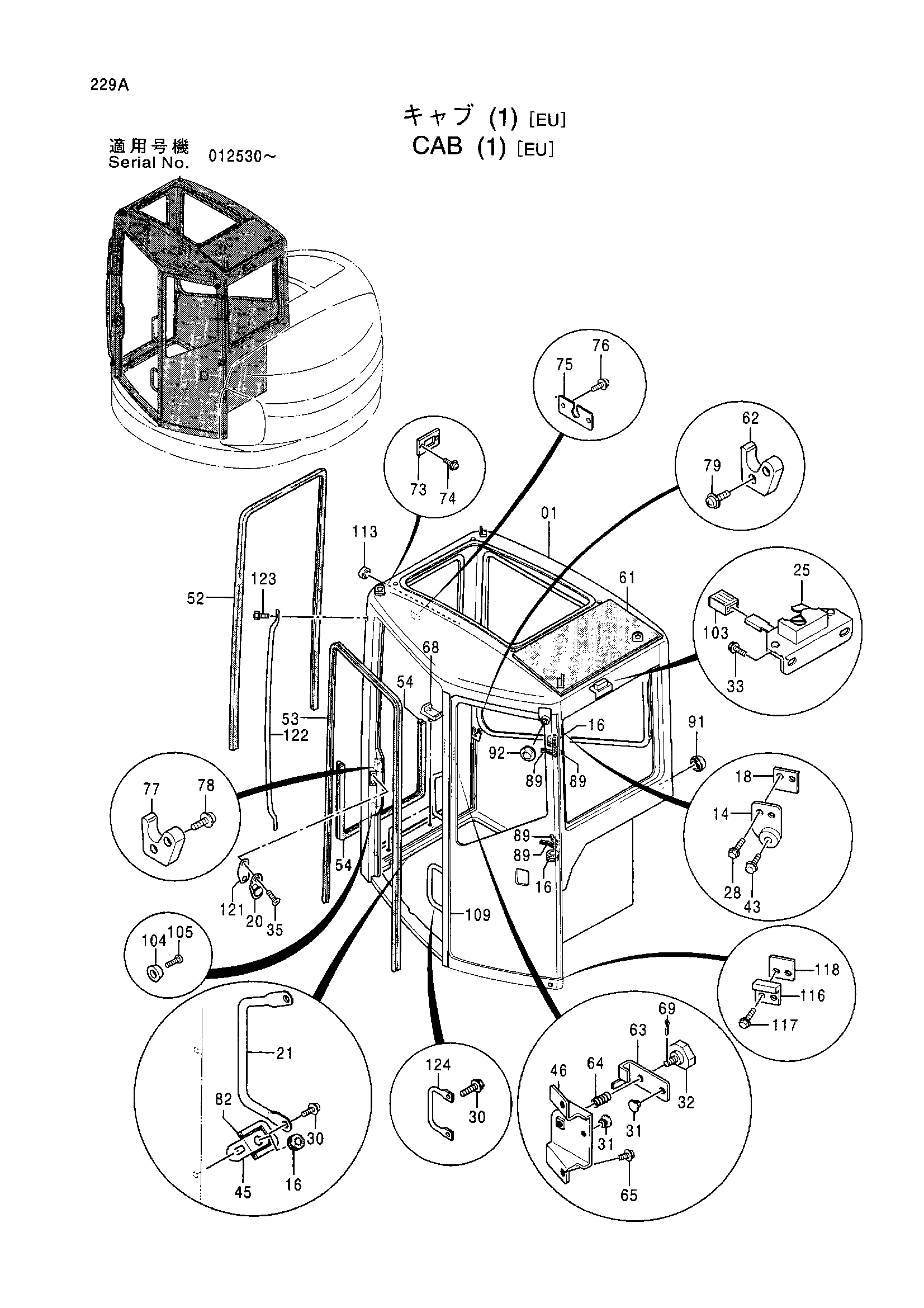

Кабина (1)[EU] — HITACHI EX75UR-3

Заводская схема «Кабина (1)[EU]» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4366485	Кабина корпус	1
14	4347450	Кронштейн	1
16	4347452	Уплотнительная втулка	3
18	4347454	Проставка	1
20	4347456	Ответная планка	1
21	4436486	Рукоятка	1
25	4347462	Ауторокк	1
28	4347573	Болт с шайбой	2
30	4347576	Болт с шайбой	4
31	4347463	Амортизатор	4
32	4347464	Рукоятка	1
33	J020816	Болт с шайбой	2
35	4381588	Винт с шайбой	2
43	4347466	Ограничитель	1
45	4347468	Кронштейн	1
46	4347469	Кронштейн	1
52	4344136	Резиновый S	1
53	4344137	Резиновый S	1
54	4347475	Резиновый S	1
61	4347477	Сиденье интериор	1
62	4347478	Резиновый ограничитель	1
63	4347479	Кронштейн	1
64	4347480	Пружина	1
65	4347585	Винт с шайбой	2
68	4396868	Резиновая прокладка	2
69	A762016	Шплинт	1
73	4347483	Пластина разъём	1
74	J460310	Винт с шайбой	2
75	4347484	Пластина	1
76	J460410	Винт с шайбой	2
77	4347485	Резиновый ограничитель	1
78	J450620	Винт с шайбой	2
79	J450620	Винт с шайбой	2
82	4347486	Резиновый G	1
89	4348391	Резиновый G	4
91	4347492	Уплотнительная втулка	1
92	4347492	Уплотнительная втулка	1
103	4347497	Крышка	1
104	4347498	Резиновый ограничитель	4
105	4347596	Винт с шайбой	4
109	4347502	Уплотнение лента	1
113	4348393	Уплотнительная втулка	1
116	8062983	Ограничитель	1
117	4347573	Болт с шайбой	1
118	4356399	Проставка	1
121	4374457	Проставка	1
122	4435764	Рукоятка	1
123	4390278	Болт с шайбой	2
124	4429116	Рукоятка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
