PAT отвал трубопроводы (2)[STD] — HITACHI EX75UR-3
Заводская схема «PAT отвал трубопроводы (2)[STD]» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

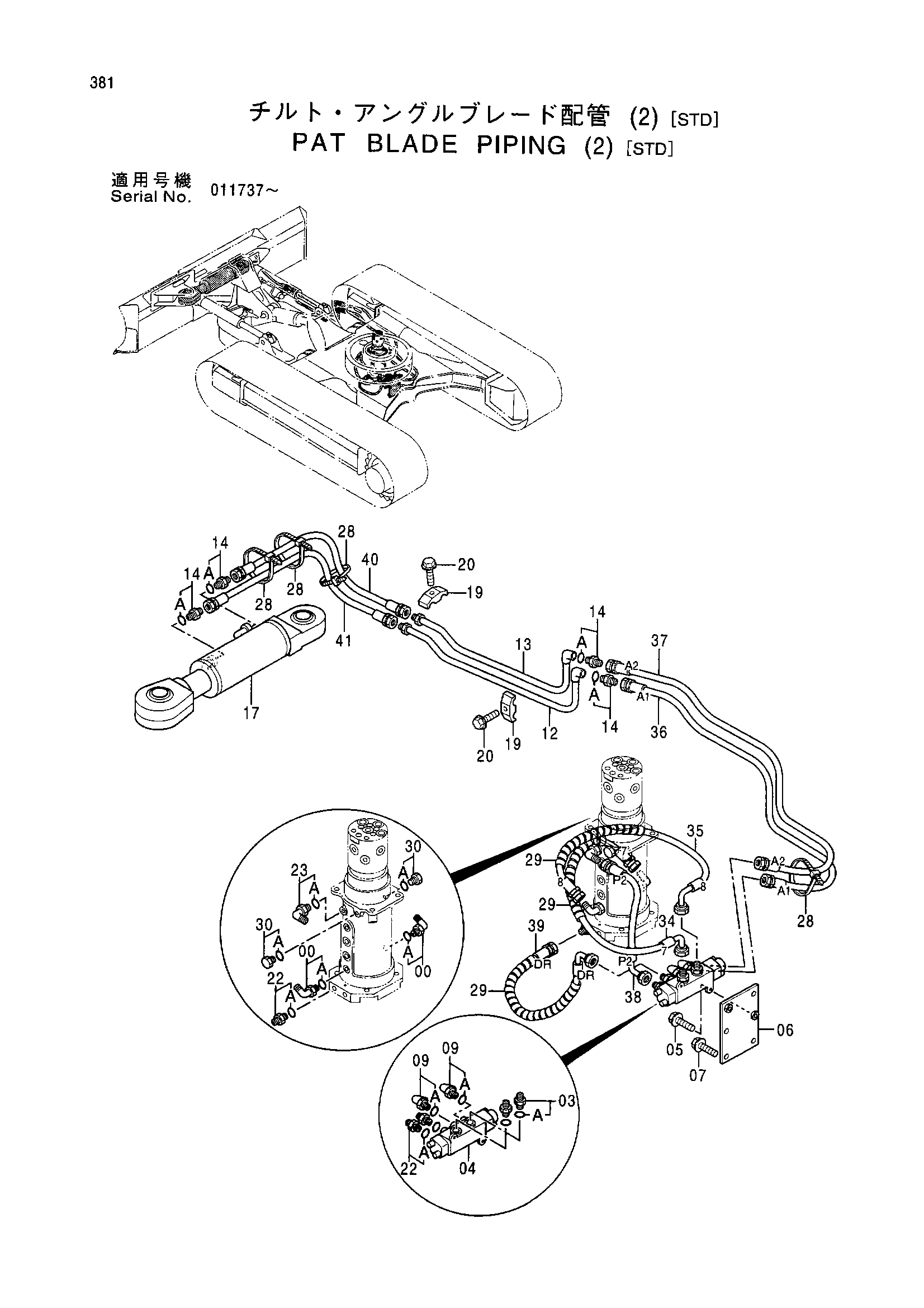

![Схема PAT отвал трубопроводы (2)[STD] HITACHI EX75UR-3](/catalog-drawings/c5/c5cd28c7-6917-409b-8cb5-946899854881.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154671 | Угловой штуцер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4200469 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4335208 | Гидрораспределитель | 1 |
| 05 | J011030 | Болт с шайбой | 2 |
| 06 | 9751708 | Кронштейн | 1 |
| 07 | J021025 | Болт с шайбой | 3 |
| 09 | 4200471 | Угловой штуцер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 8074670 | Трубка | 1 |
| 13 | 8074671 | Трубка | 1 |
| 14 | 4200466 | Адаптер | 4 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4410027 | Гидроцилиндр | 1 |
| 19 | 4189858 | Хомут трубки | 2 |
| 20 | J011240 | Болт с шайбой | 2 |
| 22 | 4200465 | Адаптер | 3 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4154670 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4121859 | Ленточный зажим | 4 |
| 29 | 4133527 | Защитный кожух | 3 |
| 30 | 4093624 | Пробка | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4421030 | Шланг (7) | 1 |
| 35 | 4421033 | Шланг (8) | 1 |
| 36 | 4421028 | Шланг (A1) | 1 |
| 37 | 4421029 | Шланг (A2) | 1 |
| 38 | 4420853 | Шланг (P2) | 1 |
| 39 | 4421035 | Шланг (DR) | 1 |
| 40 | 4419813 | Шланг | 1 |
| 41 | 4374028 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
