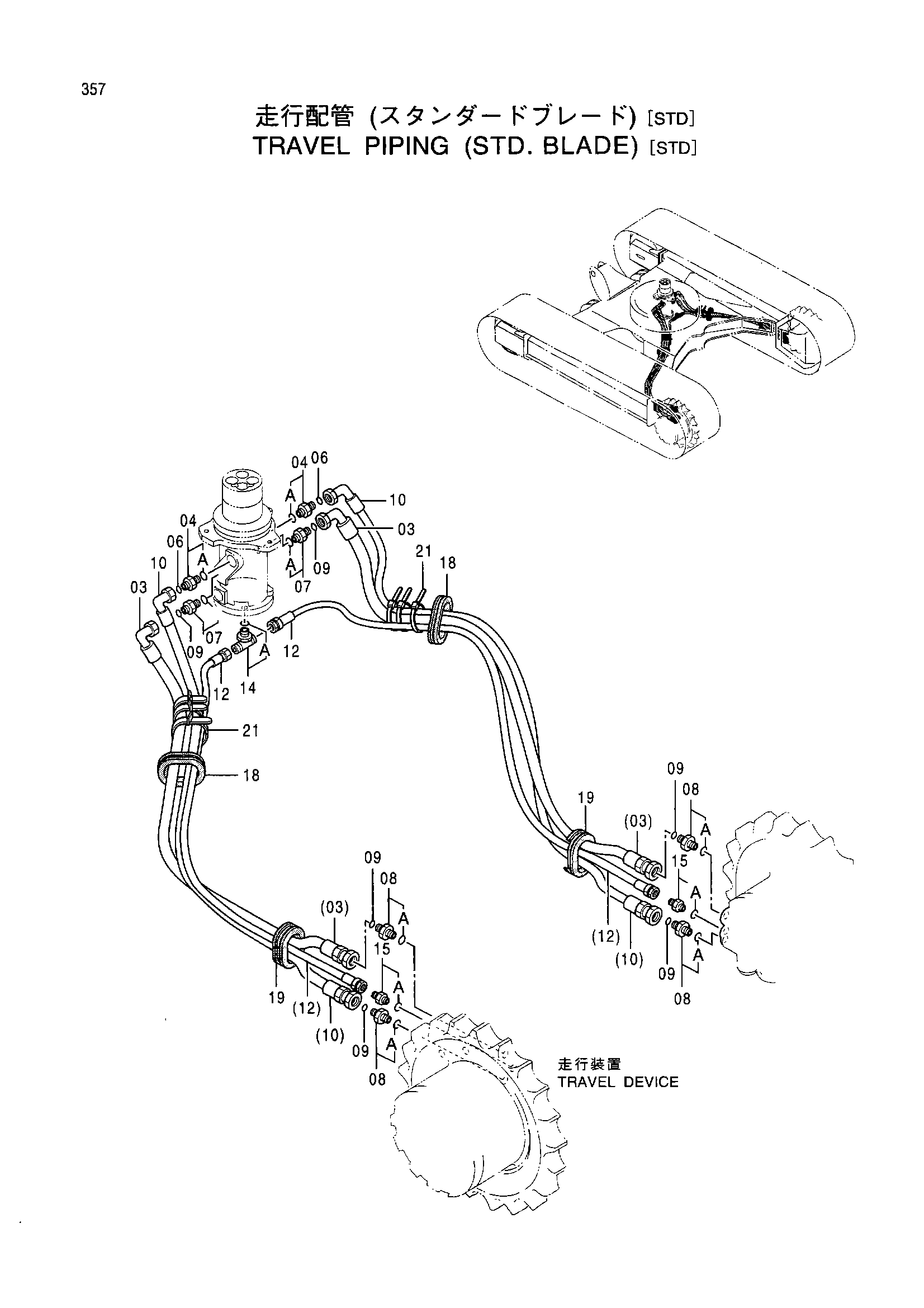

Ход трубопроводы <STD. отвал>[STD] — HITACHI EX75UR-3
Заводская схема «Ход трубопроводы <STD. отвал>[STD]» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ход трубопроводы <STD. отвал>[STD] HITACHI EX75UR-3](/catalog-drawings/39/39fca2b1-a445-4bdf-95c9-7762b09b8610.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4294618 | Шланг | 2 |
| 04 | 4189602 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4138938 | Уплотнительное кольцо | 2 |
| 07 | 4197530 | Адаптер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4189619 | Адаптер | 4 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 6 |
| 10 | 4328587 | Шланг | 2 |
| 12 | 4304995 | Шланг | 2 |
| 14 | 4208912 | Тройник | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4200466 | Адаптер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4275015 | Резиновая втулка | 2 |
| 19 | 4275016 | Резиновая втулка | 2 |
| 21 | 4121859 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
