Электрооборудование (4) — HITACHI EX75UR-3

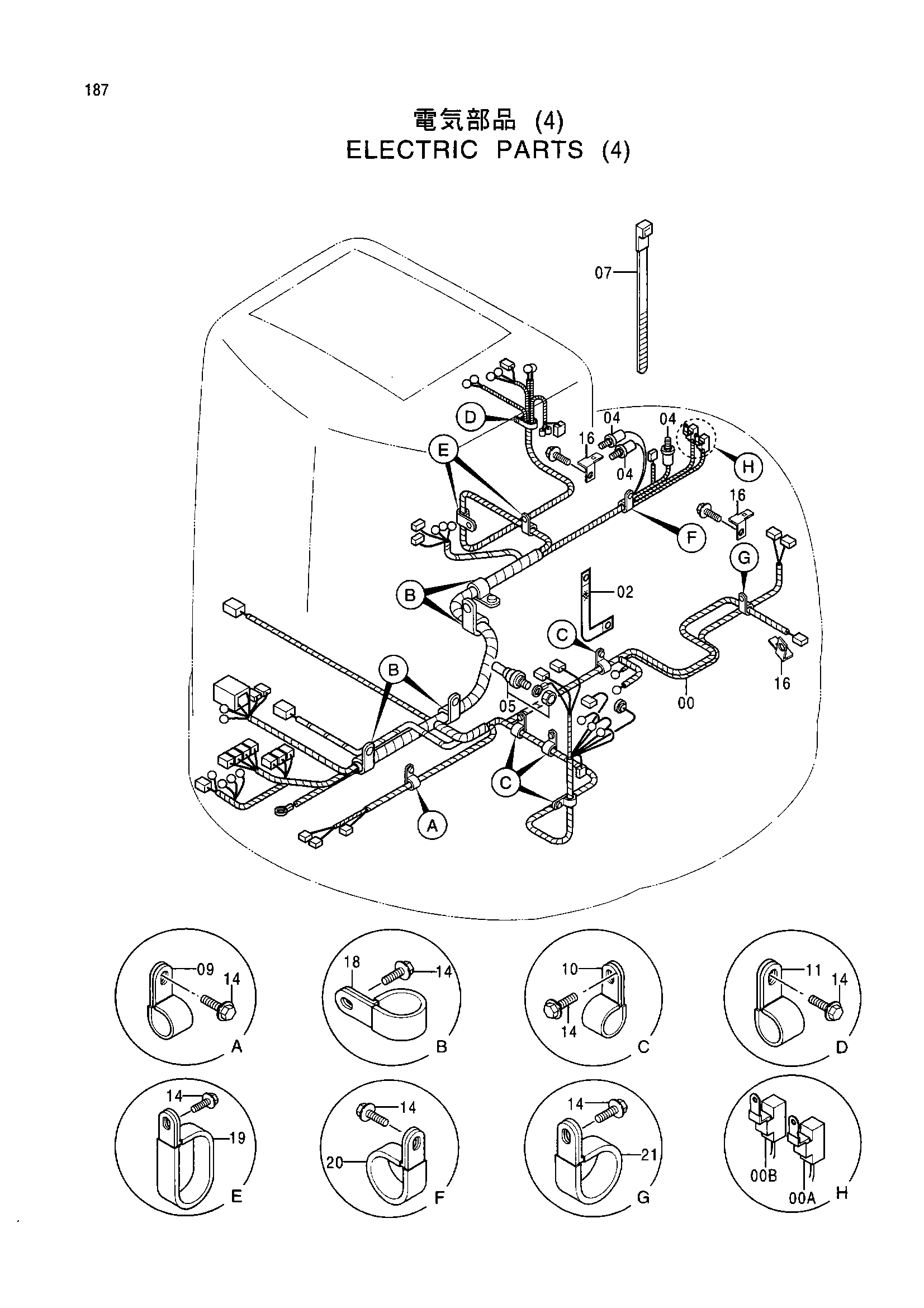

Заводская схема «Электрооборудование (4)» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0002823 | Жгут проводов провод(смещаемый стрела) | 1 |
| 00 | 0002912 | Жгут проводов провод(моноблочный стрела) | 1 |
| 00A | 4270554 | Фусибле-линк (40A) | 1 |
| 00B | 4287670 | Фусибле-линк (60A) | 1 |
| 02 | 4287366 | Корд масса | 1 |
| 04 | 4353686 | Выключатель | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4257129 | Блок | 1 |
| 07 | 4055311 | Ленточный зажим | 15 |
| 09 | 4190253 | Зажим 16.0 | 3 |
| 10 | 4190274 | Зажим 20.0 | 4 |
| 11 | 4190263 | Зажим 25.0 | 1 |
| 14 | J011020 | Болт с шайбой | 13 |
| 16 | 4257159 | Кронштейн | 3 |
| 18 | 4192035 | Зажим | 5 |
| 19 | 4192034 | Зажим 25.0X2 | 2 |
| 20 | 4190272 | Зажим 12.0 | 1 |
| 21 | 4190261 | Зажим 10.0 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
