Электрооборудование (5)<смещаемый стрела> — HITACHI EX75UR-3

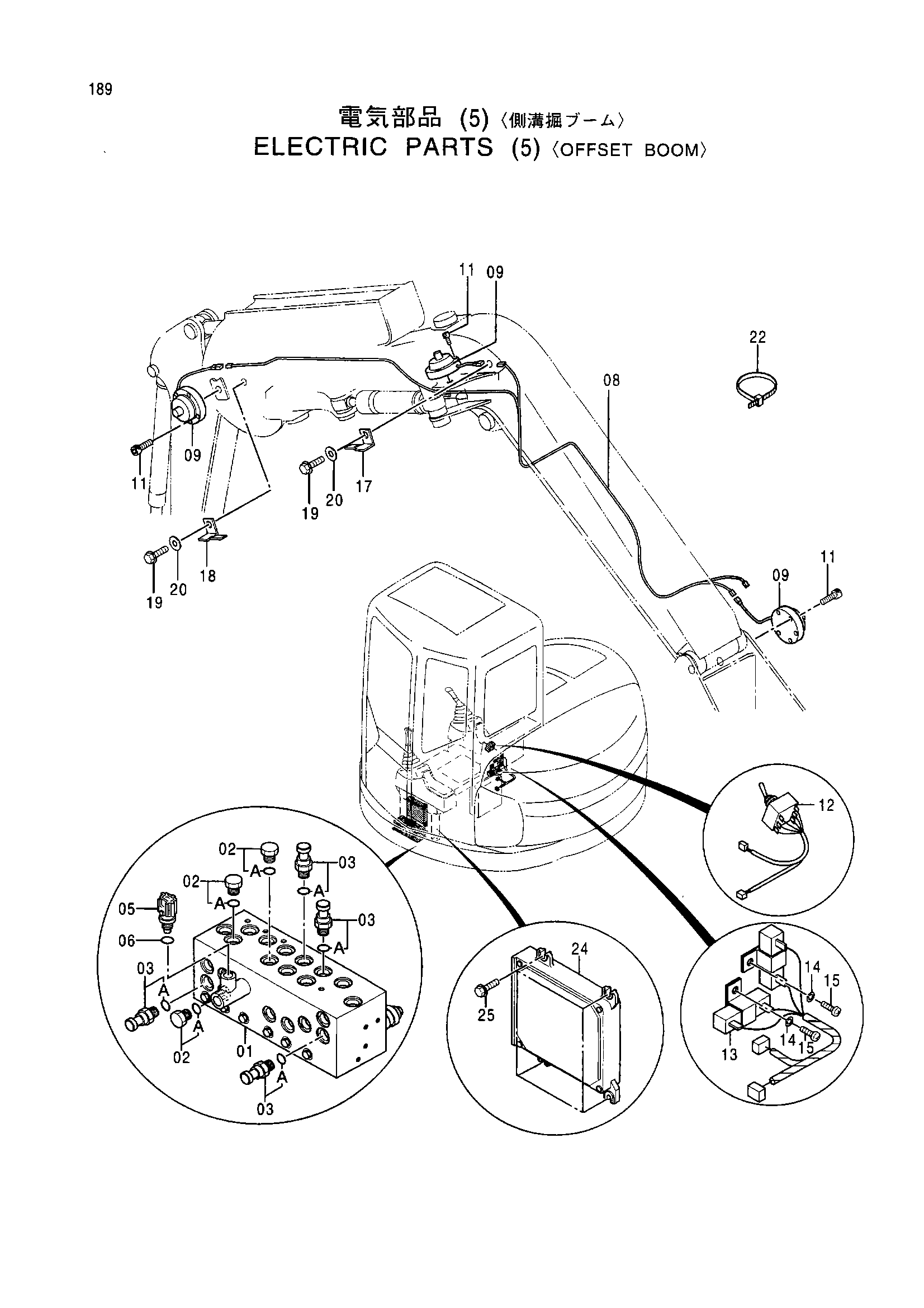

Заводская схема «Электрооборудование (5)<смещаемый стрела>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4387818 | Электромагнитный клапан | 1 |
| 02 | 4093624 | Пробка | 3 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4332040 | Датчик давления | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4333200 | Датчик | 1 |
| 06 | 4506320 | Уплотнительное кольцо | 1 |
| 08 | 3079305 | Жгут проводов | 1 |
| 09 | 4350362 | Датчик угла | 3 |
| 11 | J780830 | Болт с внутренним шестигранником | 12 |
| 12 | 4365638 | Выключатель | 1 |
| 13 | 4365704 | Резистор | 1 |
| 14 | A590904 | Пружинная шайба | 2 |
| 15 | 4204811 | Винт | 2 |
| 17 | 4355515 | Кронштейн | 1 |
| 18 | 4381930 | Кронштейн | 1 |
| 19 | J011016 | Болт с шайбой | 2 |
| 20 | A590110 | Плоская шайба | 2 |
| 22 | 4055311 | Ленточный зажим | 6 |
| 24 | 4374179 | Контроллер | 1 |
| 25 | J020816 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
