Напорный трубопроводы — HITACHI EX75UR-3

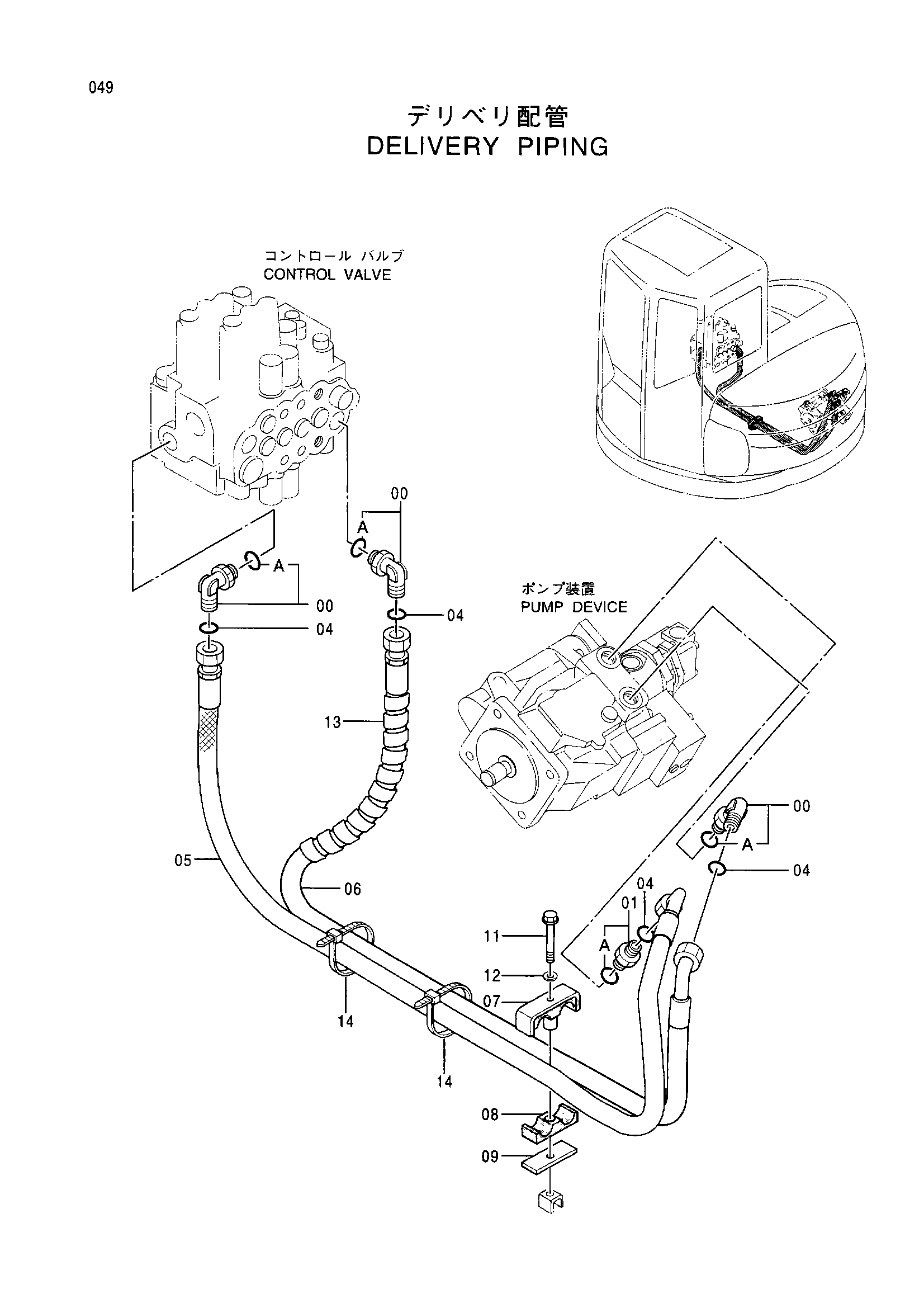

Заводская схема «Напорный трубопроводы» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4157562 | Угловой штуцер | 3 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4189619 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 4 |
| 05 | 4333299 | Шланг | 1 |
| 06 | 4333300 | Шланг | 1 |
| 07 | 4303988 | Хомут трубки | 1 |
| 08 | 4285722 | Резиновая прокладка | 1 |
| 09 | 4303989 | Пластина | 1 |
| 11 | J011080 | Болт с шайбой | 1 |
| 12 | J222010 | Шайба | 1 |
| 13 | 4044420 | Защитный кожух | 1 |
| 14 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
