Направляющее колесо [STD] — HITACHI EX75UR-3

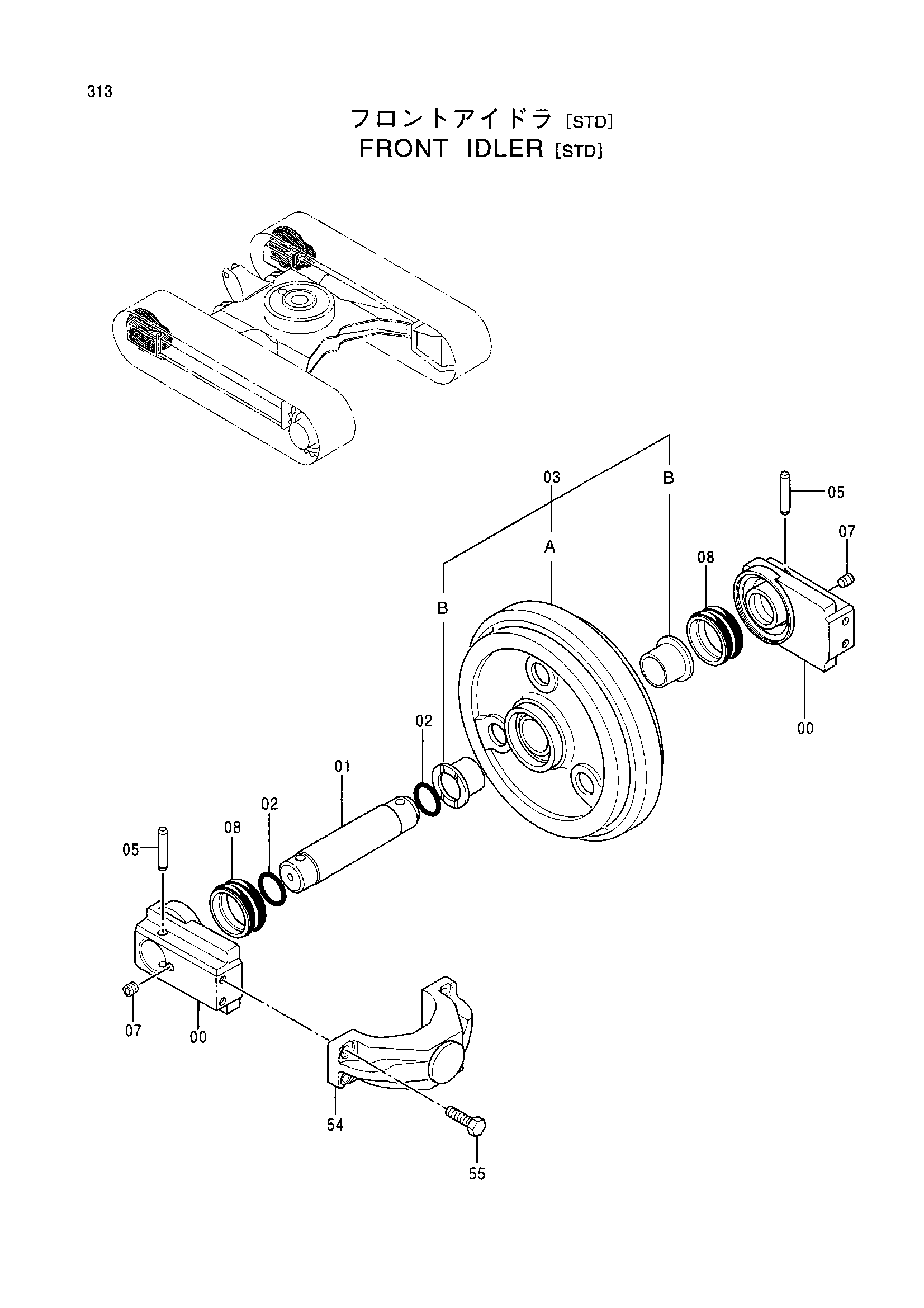

Заводская схема «Направляющее колесо [STD]» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Направляющее колесо [STD] HITACHI EX75UR-3](/catalog-drawings/76/76a76219-ea1a-4a79-877c-93c404b29936.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9097574 | Направляющее колесо в сборе | 2 | |
| 00 | 2030933 | Подшипник | 2 |
| 00-08 | 9097575 | Направляющее колесо в сборе | 1 |
| 01 | 3035828 | Мост | 1 |
| 02 | A810050 | Уплотнительное кольцо | 2 |
| 03 | 9097576 | Направляющее колесо (с втулка) | 1 |
| 03A | 1015711 | Направляющее колесо | 1 |
| 03B | 3056832 | Втулка | 2 |
| 05 | 4135606 | Палец | 2 |
| 07 | 94-2011 | Пробка | 2 |
| 08 | 4283635 | Комплект уплотнений | 2 |
| 54 | 2030932 | Вилка | 1 |
| 55 | J901435 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
