Рукоять трубопроводы (гидромолот и гидроножницы)<моноблочный стрела> — HITACHI EX75UR-3

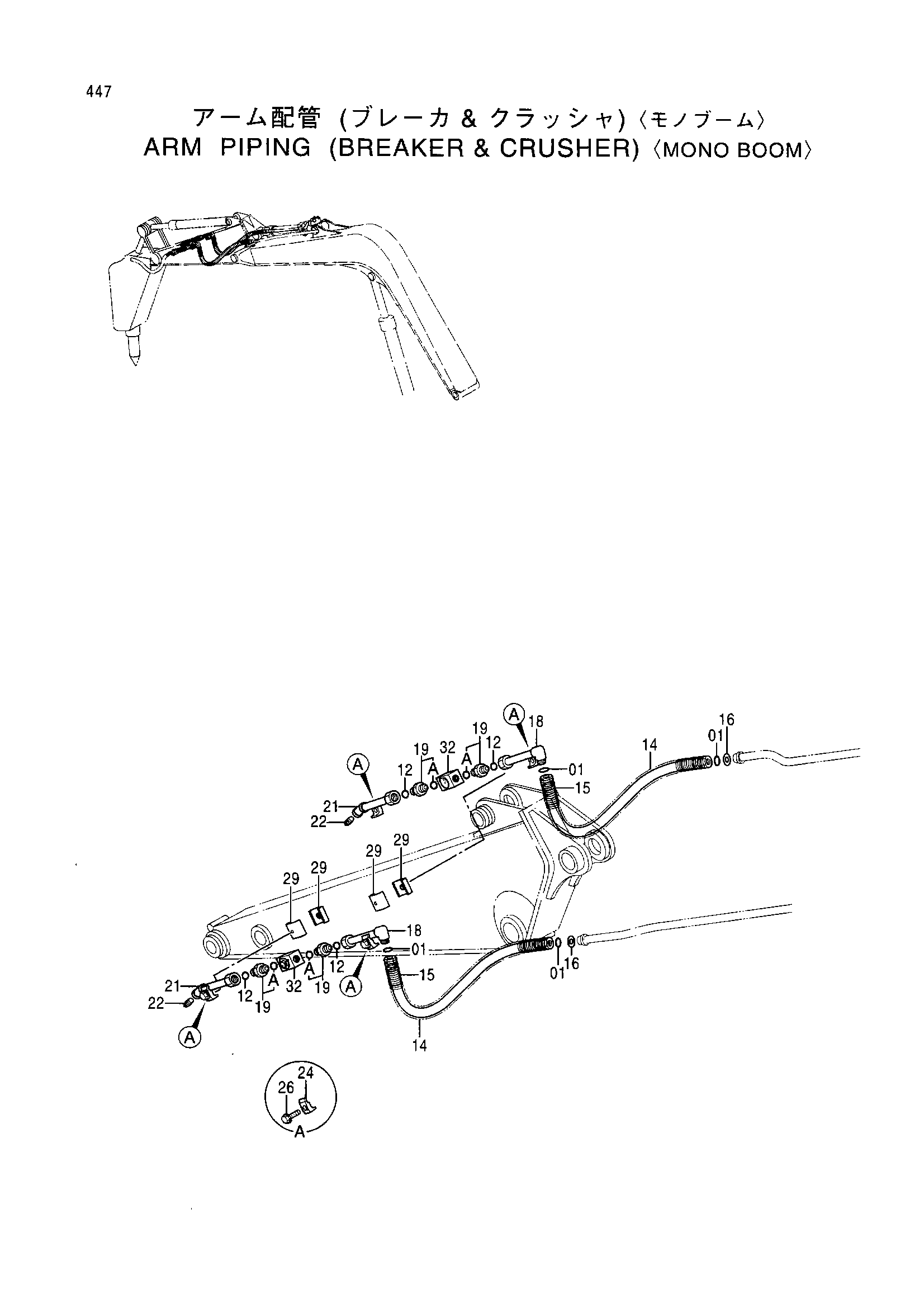

Заводская схема «Рукоять трубопроводы (гидромолот и гидроножницы)<моноблочный стрела>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187308 | Уплотнительное кольцо | 4 |
| 12 | 4187328 | Уплотнительное кольцо | 4 |
| 14 | 4207383 | Шланг | 2 |
| 15 | 4053610 | Защита шланга | 2 |
| 16 | 4203220 | Шайба | 2 |
| 18 | 9739324 | Трубка | 2 |
| 19 | 4189535 | Адаптер | 4 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 9744925 | Трубка | 2 |
| 22 | 94-2025 | Пробка | 2 |
| 24 | 4190126 | Хомут трубки | 4 |
| 26 | J011260 | Болт с шайбой | 4 |
| 29 | 9738393 | Седло винта | 4 |
| 32 | 4432055 | Запорный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
