Удлинённый рукоять (2.11M)<смещаемый стрела> — HITACHI EX75UR-3

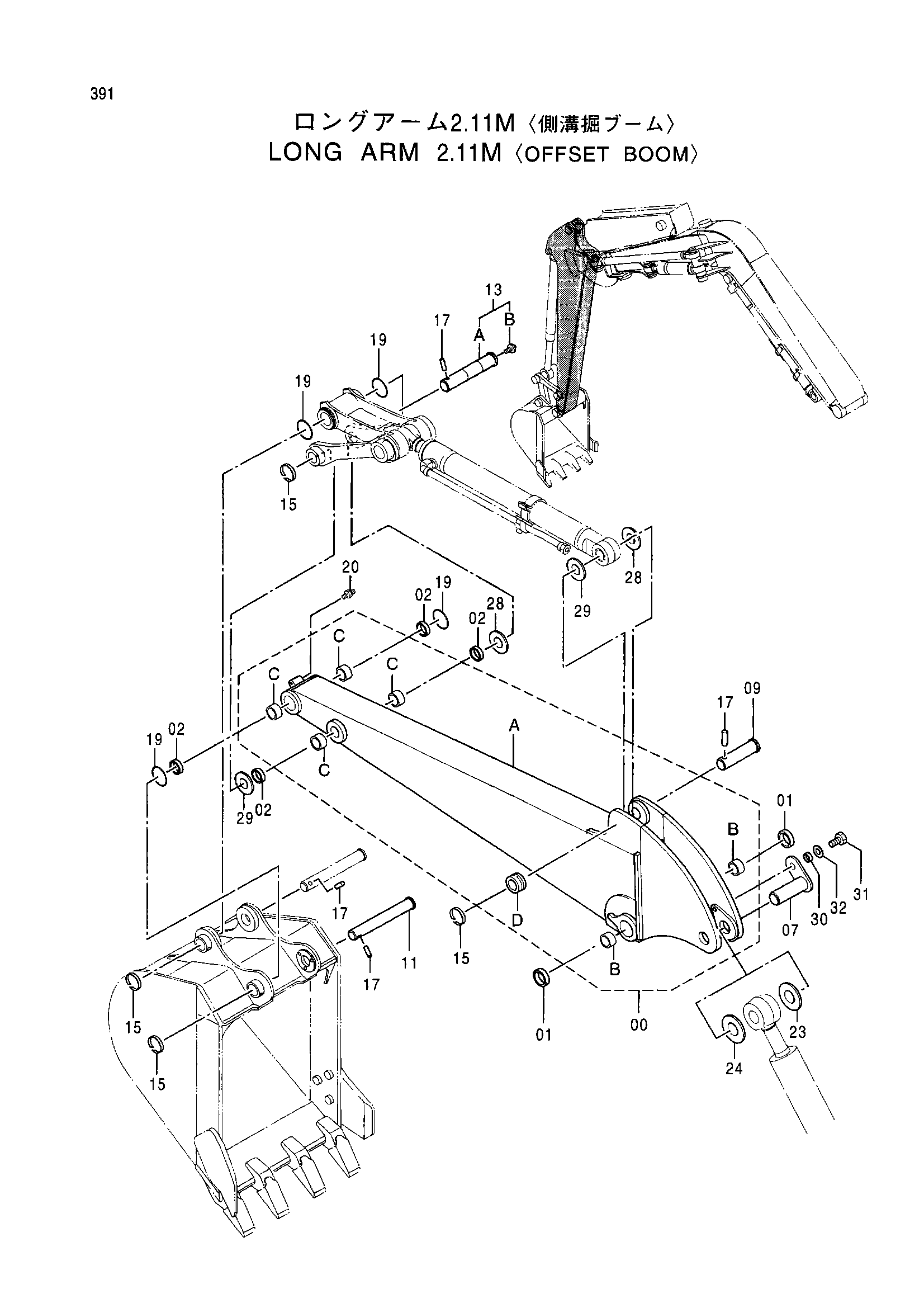

Заводская схема «Удлинённый рукоять (2.11M)<смещаемый стрела>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7033257 | Рукоять удлинённый | 1 |
| 00A | 6016372 | Рукоять удлинённый | 1 |
| 00B | 4334423 | Втулка | 2 |
| 00C | 4340369 | Втулка | 4 |
| 00D | 4197029 | Ограничитель | 1 |
| 01 | 4094086 | Пылезащитное уплотнение | 2 |
| 02 | 4117955 | Пылезащитное уплотнение | 4 |
| 07 | 9742203 | Палец | 1 |
| 09 | 3079430 | Палец | 1 |
| 11 | 3055538 | Палец | 1 |
| 13 | 9111030 | Палец | 1 |
| 13A | 3037349 | Палец | 1 |
| 13B | J75481 | Пресс-маслёнка | 1 |
| 15 | 4141000 | Кольцо | 4 |
| 17 | 4141001 | Палец | 4 |
| 19 | 4237801 | Уплотнительное кольцо | 4 |
| 20 | J75481 | Пресс-маслёнка | 1 |
| 23 | 4366694 | Упорная пластина | 2 |
| 24 | 4367411 | Упорная пластина | 1 |
| 28 | 4377449 | Упорная пластина | 4 |
| 29 | 4374453 | Упорная пластина | 2 |
| 30 | 4323864 | Втулка | 1 |
| 31 | J921645 | Болт | 1 |
| 32 | J222016 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
