Гидроаккумулятор <смещаемый стрела>[EU] — HITACHI EX75UR-3

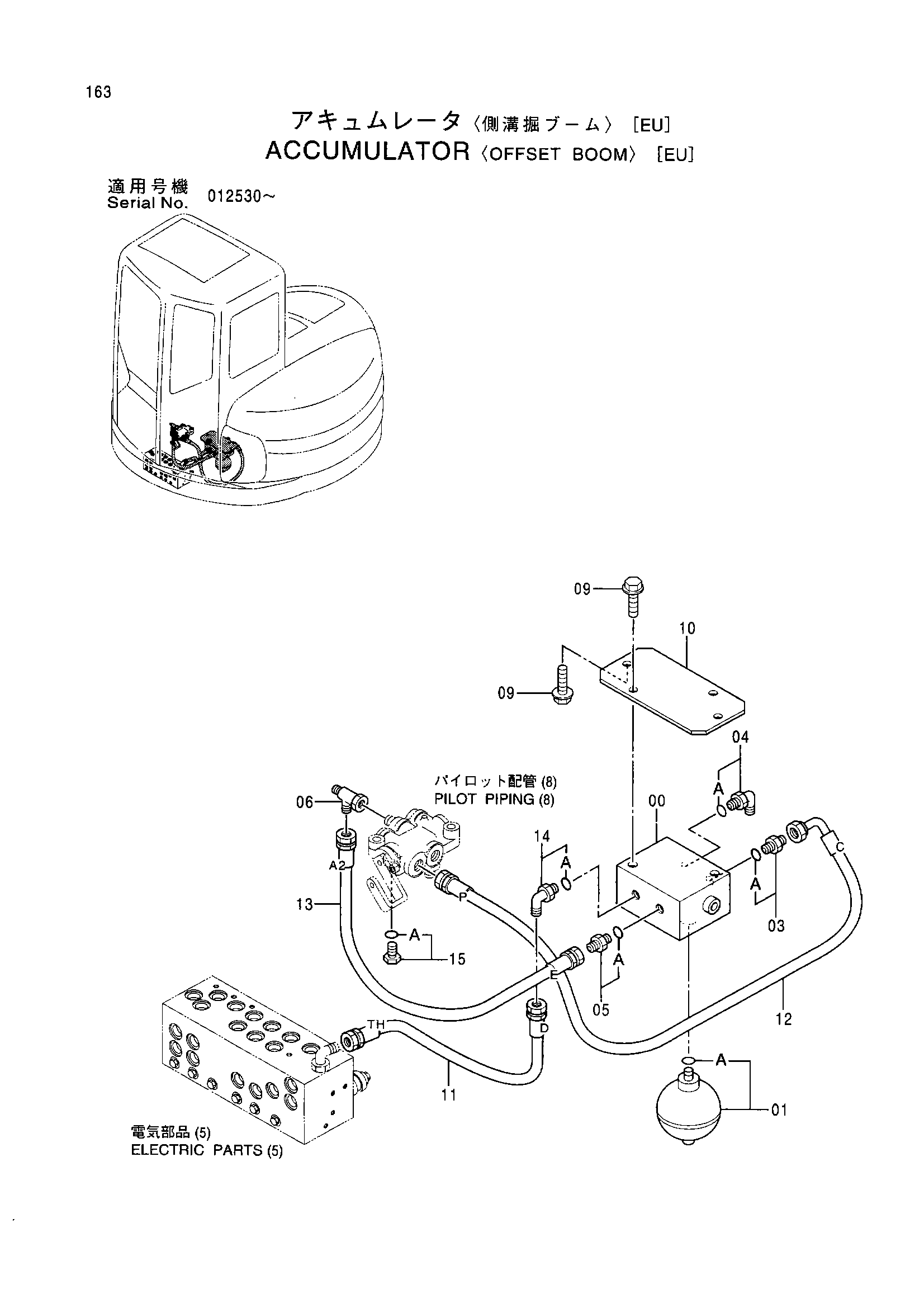

Заводская схема «Гидроаккумулятор <смещаемый стрела>[EU]» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидроаккумулятор <смещаемый стрела>[EU] HITACHI EX75UR-3](/catalog-drawings/e7/e7b9c955-9b44-4b9f-b8e1-a87d8ba39b3a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4403798 | Блок клапанов | 1 |
| 01 | 4234292 | Гидроаккумулятор | 1 |
| 01A | 954493 | Уплотнительное кольцо | 1 |
| 03 | 4200466 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4154671 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4200467 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4246672 | Соединительный штуцер | 1 |
| 07 | 4093624 | Пробка | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | J011020 | Болт с шайбой | 4 |
| 10 | 4419658 | Пластина | 1 |
| 11 | 4428833 | Шланг (TH, D) | 1 |
| 12 | 4428835 | Шланг (P, C) | 1 |
| 13 | 4428838 | Шланг (A2, E) | 1 |
| 14 | 4156434 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
