Гидроцилиндр — HITACHI EX75UR-3

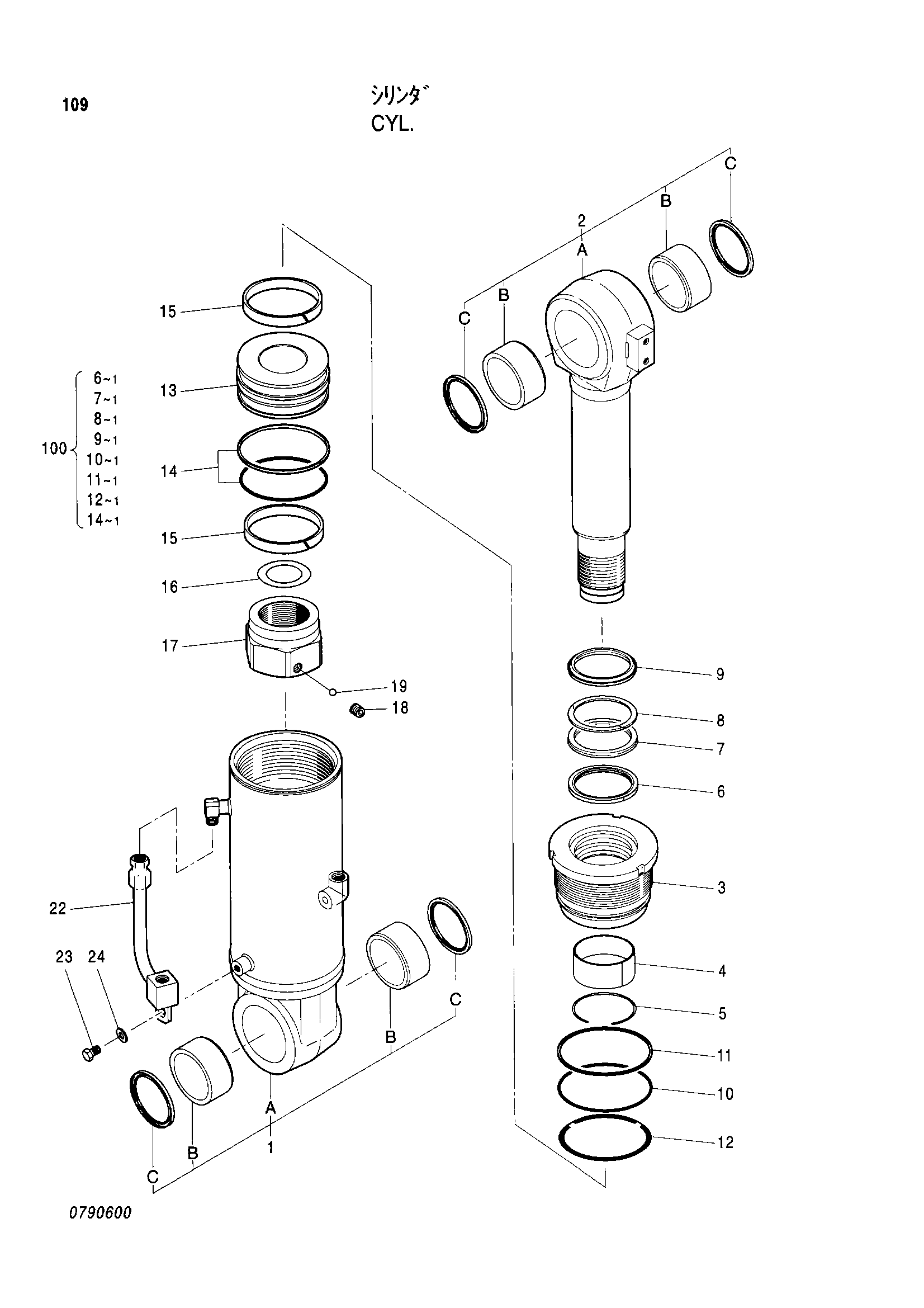

Заводская схема «Гидроцилиндр» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4410005 | Гидроцилиндр | 1 | |
| 1 | 0790601 | Труба гидроцилиндра | 1 |
| 1B | 4352400 | Втулка пальца | 2 |
| 1C | 0408810 | Грязесъёмное кольцо | 2 |
| 2 | 0790602 | Шток поршня | 1 |
| 2B | 4352400 | Втулка пальца | 2 |
| 2C | 0408810 | Грязесъёмное кольцо | 2 |
| 3 | 0790603 | Головка гидроцилиндра | 1 |
| 4 | 0730204 | Втулка | 1 |
| 5 | 0208604 | Стопорное кольцо | 1 |
| 6 | 0309305 | Кольцо | 1 |
| 7 | 0208605 | U-образная манжета | 1 |
| 8 | 0208606 | Опорное кольцо | 1 |
| 9 | 0667006 | Грязесъёмное кольцо | 1 |
| 10 | A811125 | Уплотнительное кольцо | 1 |
| 11 | 0409906 | Опорное кольцо | 1 |
| 12 | A810130 | Уплотнительное кольцо | 1 |
| 13 | 0790604 | Поршень | 1 |
| 14 | 0254305 | Кольцо уплотнение в сборе | 1 |
| 15 | 0768005 | Направляющее кольцо | 2 |
| 16 | 0400909 | Регулировочная шайба | 1 |
| 17 | 0737507 | Гайка | 1 |
| 18 | 0309011 | Установочный винт | 1 |
| 19 | 0111707 | Стальной шарик | 1 |
| 22 | 0790605 | Трубка | 1 |
| 23 | 0714807 | Болт | 1 |
| 24 | 0714808 | Шайба | 1 |
| 100 | 4452592 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
