Скольжение рукоять — HITACHI EX75UR-3

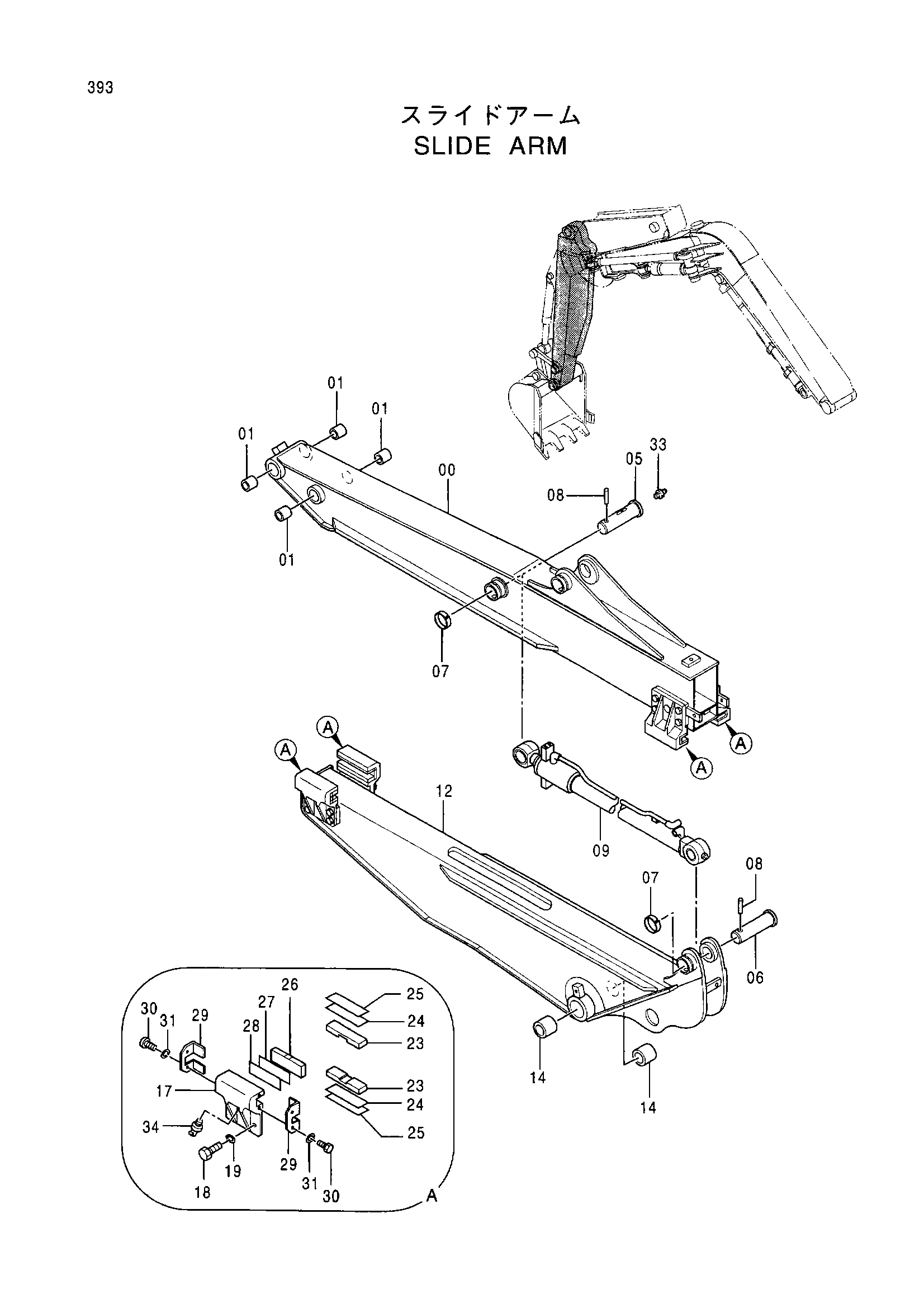

Заводская схема «Скольжение рукоять» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4450276 | Рукоять секонд | 1 |
| 01 | 4340369 | Втулка | 4 |
| 05 | 4371084 | Палец | 1 |
| 06 | 3070021 | Палец | 1 |
| 07 | 4141000 | Кольцо | 2 |
| 08 | 4141001 | Палец | 2 |
| 09 | 4369247 | Гидроцилиндр | 1 |
| 12 | 4450277 | Рукоять фирст | 1 |
| 14 | 4334423 | Втулка | 2 |
| 17 | 4371086 | Опора | 4 |
| 18 | J901640 | Болт | 16 |
| 19 | A590916 | Пружинная шайба | 16 |
| 23 | 4371087 | Пластина скольжение | 8 |
| 24 | 4371088 | Регулировочная шайба | 4 |
| 25 | 4371089 | Регулировочная шайба | 8 |
| 26 | 4371090 | Пластина скольжение | 4 |
| 27 | 4371091 | Регулировочная шайба | 4 |
| 28 | 4371092 | Регулировочная шайба | 8 |
| 29 | 4371093 | Ограничитель | 8 |
| 30 | J900816 | Болт | 16 |
| 31 | A590908 | Пружинная шайба | 16 |
| 33 | J75481 | Пресс-маслёнка | 1 |
| 34 | J75581 | Пресс-маслёнка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
