Гидроцилиндр — HITACHI EX75UR-3

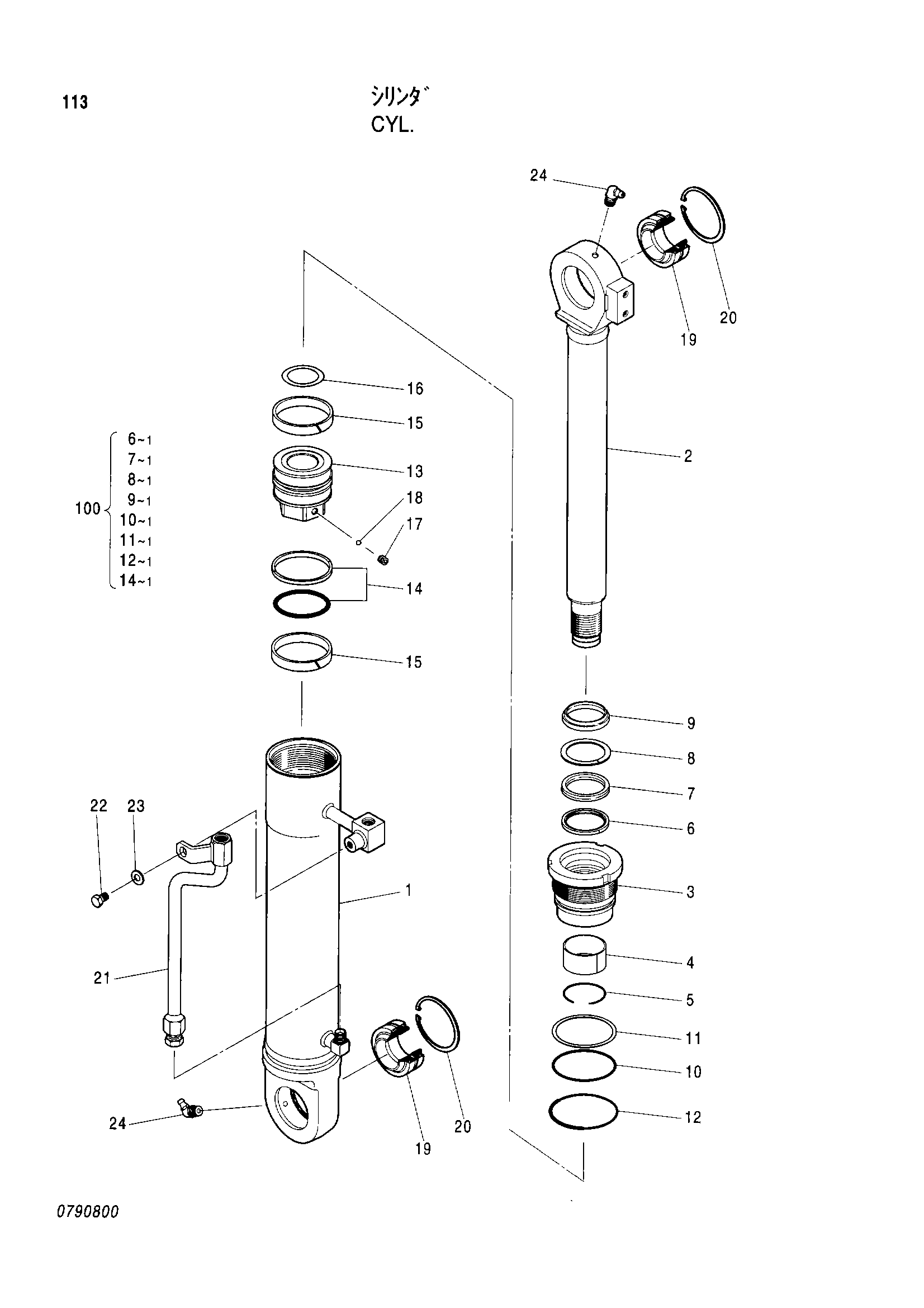

Заводская схема «Гидроцилиндр» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4410024 | Гидроцилиндр | 1 | |
| 1 | 0790801 | Труба гидроцилиндра | 1 |
| 2 | 0790802 | Шток поршня | 1 |
| 3 | 0453506 | Головка гидроцилиндра | 1 |
| 4 | 0453507 | Втулка | 1 |
| 5 | 0225804 | Стопорное кольцо | 1 |
| 6 | 0225812 | Кольцо | 1 |
| 7 | 0225810 | U-образная манжета | 1 |
| 8 | 0225811 | Опорное кольцо | 1 |
| 9 | 0453517 | Грязесъёмное кольцо | 1 |
| 10 | A811080 | Уплотнительное кольцо | 1 |
| 11 | 0653302 | Опорное кольцо | 1 |
| 12 | A810085 | Уплотнительное кольцо | 1 |
| 13 | 0715003 | Поршень | 1 |
| 14 | 0453510 | Уплотнительное кольцо | 1 |
| 15 | 0453511 | Кольцо | 2 |
| 16 | 0380707 | Регулировочная шайба | 1 |
| 17 | 0310612 | Установочный винт | 1 |
| 18 | 0111818 | Стальной шарик | 1 |
| 19 | 0790803 | Подшипник. спх.рол. | 2 |
| 20 | 991726 | Стопорное кольцо | 2 |
| 21 | 0790804 | Трубка | 1 |
| 22 | 0714807 | Болт | 1 |
| 23 | 0714808 | Шайба | 1 |
| 24 | J75581 | Пресс-маслёнка | 2 |
| 100 | 4452586 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
