Кондиционер (3)<выбор> — HITACHI EX75UR-3

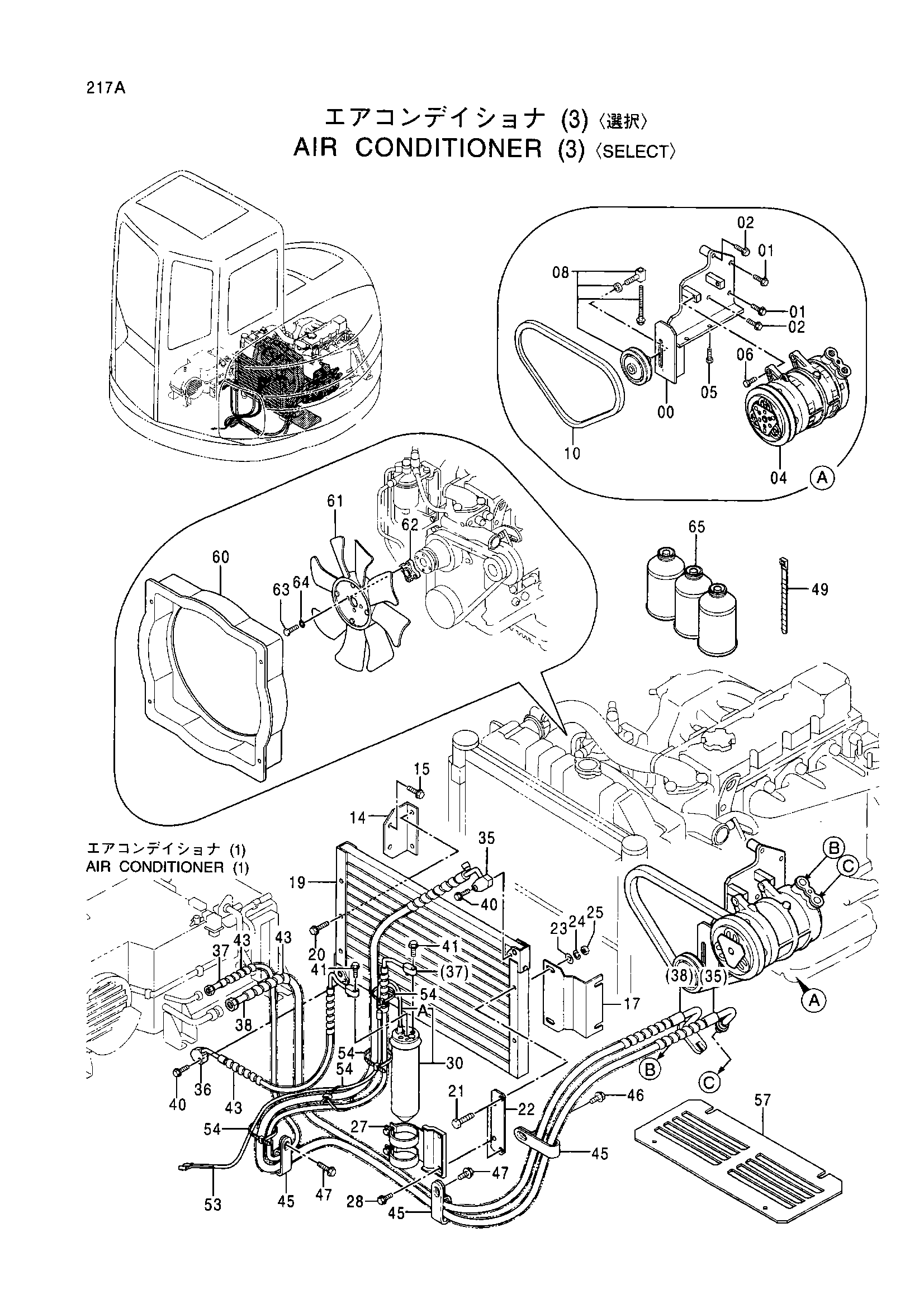

Заводская схема «Кондиционер (3)<выбор>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7028364 | Кронштейн | 1 |
| 01 | J011045 | Болт с шайбой | 2 |
| 02 | J011050 | Болт с шайбой | 2 |
| 04 | 4323943 | Компрессор | 1 |
| 05 | J011030 | Болт с шайбой | 2 |
| 06 | J011035 | Болт с шайбой | 2 |
| 08 | 4350041 | Шкив | 1 |
| 10 | 4334014 | Ремень V | 1 |
| 14 | 9743341 | Кронштейн | 1 |
| 15 | J021025 | Болт с шайбой | 2 |
| 17 | 3068899 | Кронштейн | 1 |
| 19 | 4323944 | Конденсатор | 1 |
| 20 | J020850 | Болт с шайбой | 2 |
| 21 | J900860 | Болт | 2 |
| 22 | 4334015 | Пластина | 1 |
| 23 | A590108 | Плоская шайба | 2 |
| 24 | A590908 | Пружинная шайба | 2 |
| 25 | M500807 | Гайка | 2 |
| 27 | 4339373 | Кронштейн | 1 |
| 28 | J010814 | Болт с шайбой | 2 |
| 30 | 4323945 замена: 4415044 | Осушитель | 1 |
| 30 | 4415044 | Осушитель | 1 |
| 30A | 4419179 | Жгут проводов | 1 |
| 35 | 4357904 | Шланг | 1 |
| 36 | 4334018 | Шланг | 1 |
| 37 | 4334019 | Шланг | 1 |
| 38 | 4357905 | Шланг | 1 |
| 40 | J020835 | Болт с шайбой | 2 |
| 41 | J020630 | Болт с шайбой | 2 |
| 43 | 4044420 | Защитный кожух | 5 |
| 45 | 4190266 | Зажим | 3 |
| 46 | J020820 | Болт с шайбой | 1 |
| 47 | J011020 | Болт с шайбой | 2 |
| 49 | 4055312 | Ленточный зажим | 10 |
| 53 | 4339283 | Жгут проводов | 1 |
| 54 | 4055311 | Ленточный зажим | 4 |
| 57 | 3072682 | Крышка | 1 |
| 60 | 4337063 | Направляющая вентилятор | 1 |
| 61 | 4353609 | Вентилятор | 1 |
| 62 | 4353610 | Проставка | 1 |
| 63 | 4353611 | Болт | 4 |
| 64 | A590906 | Пружинная шайба | 4 |
| 65 | 4338439 | GAS | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
