Основной трубопроводы (5)<PAT отвал> — HITACHI EX75UR-3

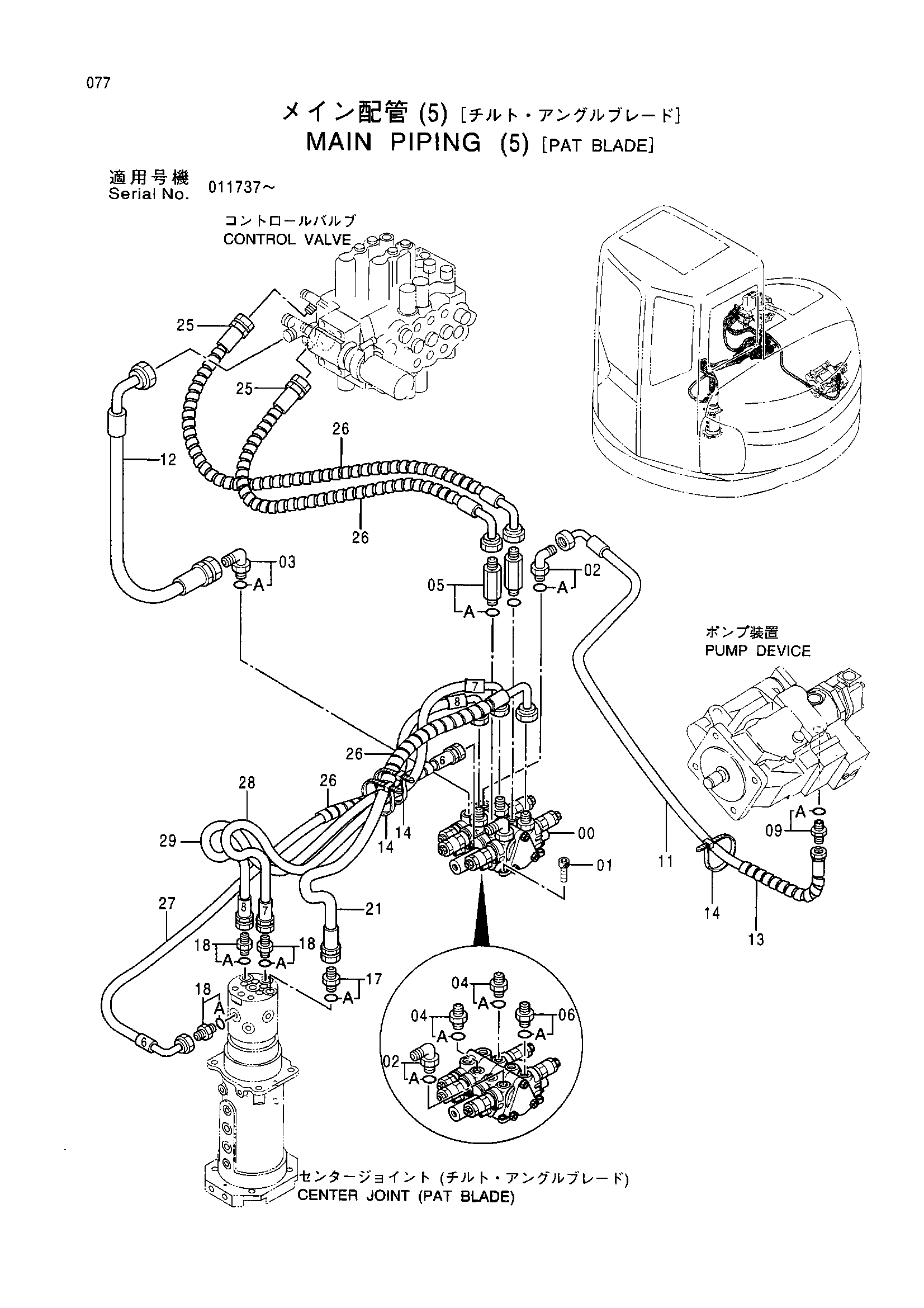

Заводская схема «Основной трубопроводы (5)<PAT отвал>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4406320 | Гидрораспределитель | 1 |
| 01 | J781025 | Болт с внутренним шестигранником | 3 |
| 02 | 4154671 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4154672 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4200466 | Адаптер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4276965 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4221290 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4200469 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4385652 | Шланг | 1 |
| 12 | 4313151 | Шланг | 1 |
| 13 | 4133527 | Защитный кожух | 2 |
| 14 | 4055312 | Ленточный зажим | 3 |
| 17 | 4221290 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4200466 | Адаптер | 3 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4387682 | Шланг | 1 |
| 25 | 4296383 | Шланг | 2 |
| 26 | 4133527 | Защитный кожух | 4 |
| 27 | 4420923 | Шланг (6) | 1 |
| 28 | 4420925 | Шланг (7) | 1 |
| 29 | 4420929 | Шланг (8) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
