Пилотный трубопроводы (3)<смещаемый стрела>(STD. рукоять)(удлинённый рукоять) — HITACHI EX75UR-3

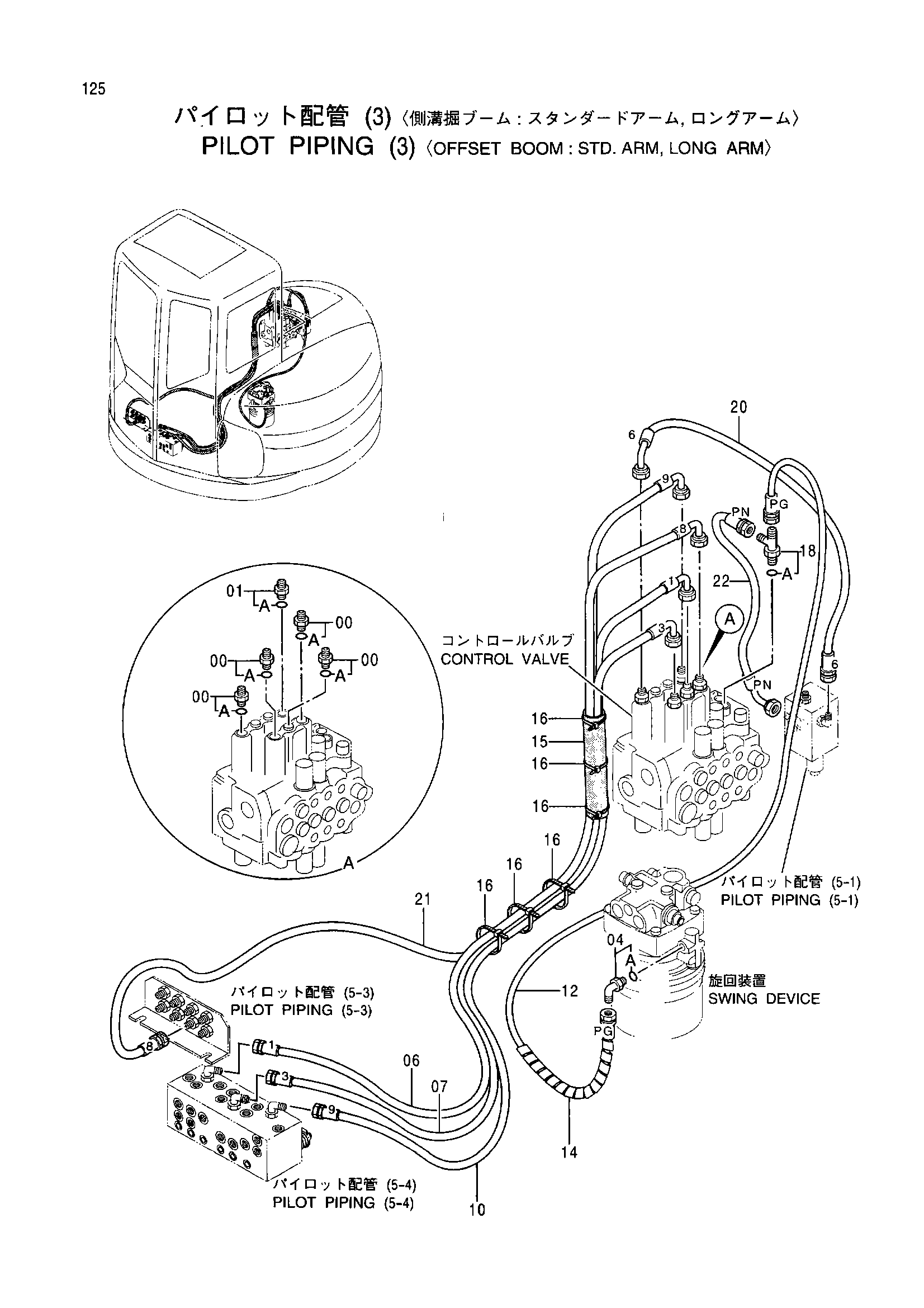

Заводская схема «Пилотный трубопроводы (3)<смещаемый стрела>(STD. рукоять)(удлинённый рукоять)» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4202422 | Адаптер | 4 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4154670 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4385521 | Шланг (1) | 1 |
| 07 | 4385522 | Шланг (3) | 1 |
| 10 | 4385525 | Шланг (9) | 1 |
| 12 | 4385527 | Пластиковый шланг (PG) | 1 |
| 14 | 4133527 | Защитный кожух | 2 |
| 15 | 4217147 | Резиновая втулка | 1 |
| 16 | 4055312 | Ленточный зажим | 6 |
| 18 | 4222018 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4387636 | Шланг (6) | 1 |
| 21 | 4387640 | Шланг (8) | 1 |
| 22 | 4387624 | Пластиковый шланг (PN) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
