Консоль (левый) — HITACHI EX75UR-3

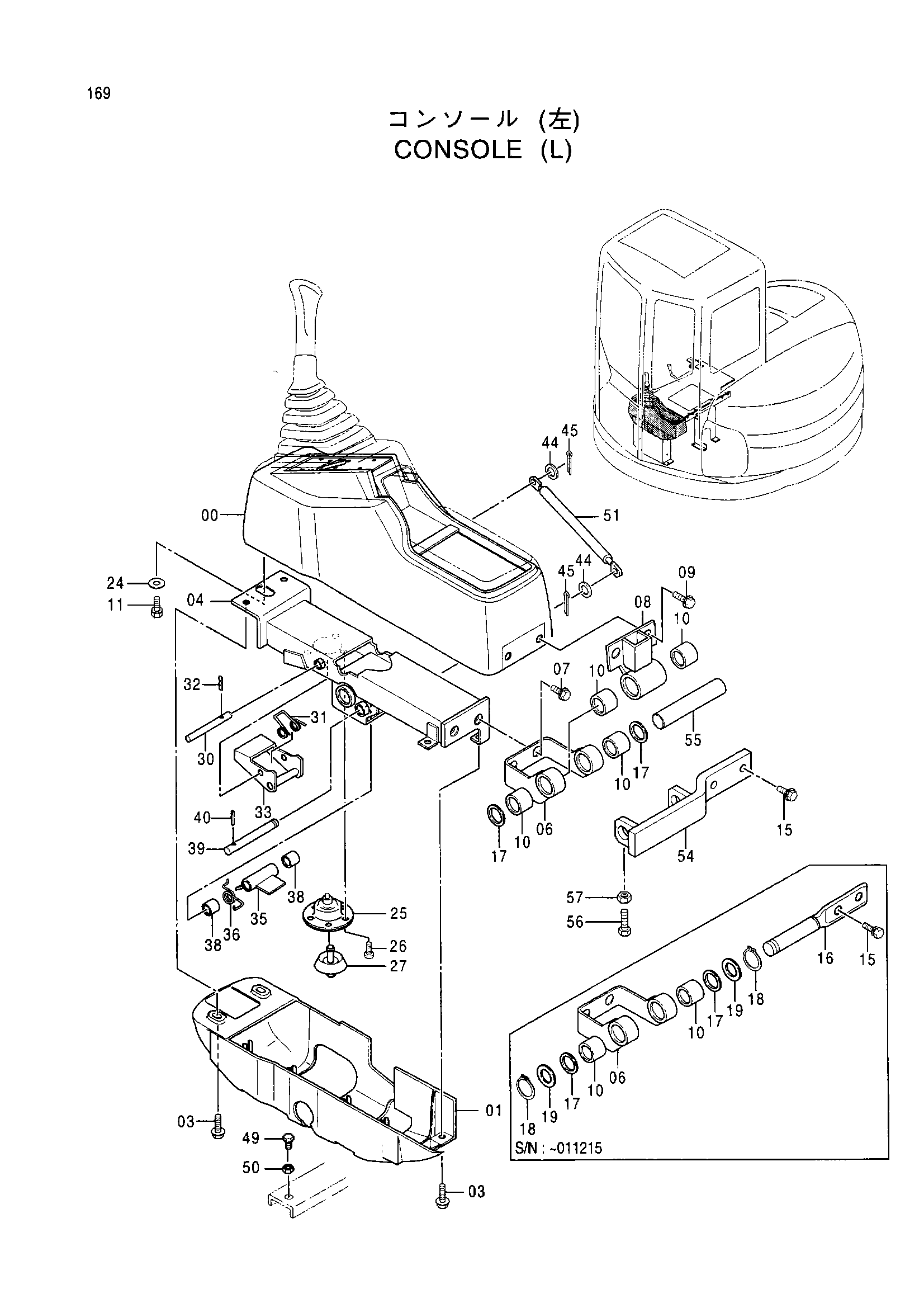

Заводская схема «Консоль (левый)» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4279587 | Стойка (левый) | 1 |
| 01 | 0001166 | Крышка | 1 |
| 03 | 4287081 | Болт с шайбой | 4 |
| 04 | 6011897 | Кронштейн | 1 |
| 06 | 7024641 | Кронштейн петля R | 1 |
| 07 | J011025 | Болт с шайбой | 2 |
| 08 | 8051417 | Петля | 1 |
| 09 | J011020 | Болт с шайбой | 2 |
| 10 | 4108670 | Игольчатый подшипник | 4 |
| 11 | J011225 | Болт с шайбой | 1 |
| 15 | J011030 | Болт с шайбой | 2 |
| 16 | 3069988 | Палец | 1 |
| 17 | 4081592 | Регулировочная шайба 0.4 | 5 |
| 18 | 959500 | Стопорное кольцо | 2 |
| 19 | A590120 | Плоская шайба | 2 |
| 24 | A590112 | Плоская шайба | 1 |
| 25 | 4288040 | Защёлка | 1 |
| 26 | J450510 | Винт с шайбой | 3 |
| 27 | 4288041 замена: 4398952 | Защёлка | 1 |
| 27 | 4398952 | Защёлка | 1 |
| 30 | 4279547 | Палец | 1 |
| 31 | 4287082 замена: 4387266 | Пружина защёлка | 1 |
| 31 | 4387266 | Пружина | 1 |
| 32 | 4022696 | Стопорный палец | 1 |
| 33 | 9735750 | Рычаг | 1 |
| 35 | 8051421 | Зуб L | 1 |
| 36 | 4279588 | Пружина зуб L | 1 |
| 38 | 4280302 | Втулка | 2 |
| 39 | 4279605 | Палец | 1 |
| 40 | 490857 | Пружинный штифт | 1 |
| 44 | A590108 | Плоская шайба | 2 |
| 45 | A762020 | Шплинт | 2 |
| 49 | J901030 замена: J901035 | Болт | 1 |
| 49 | J901035 | Болт | 1 |
| 50 | J950010 | Гайка | 1 |
| 51 | 4362192 | Стойка | 1 |
| 54 | 8071652 | Кронштейн | 1 |
| 55 | 4399415 | Палец | 1 |
| 56 | J900620 | Болт | 2 |
| 57 | J950006 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
