Передний трубопроводы (1)<смещаемый стрела> — HITACHI EX75UR-3

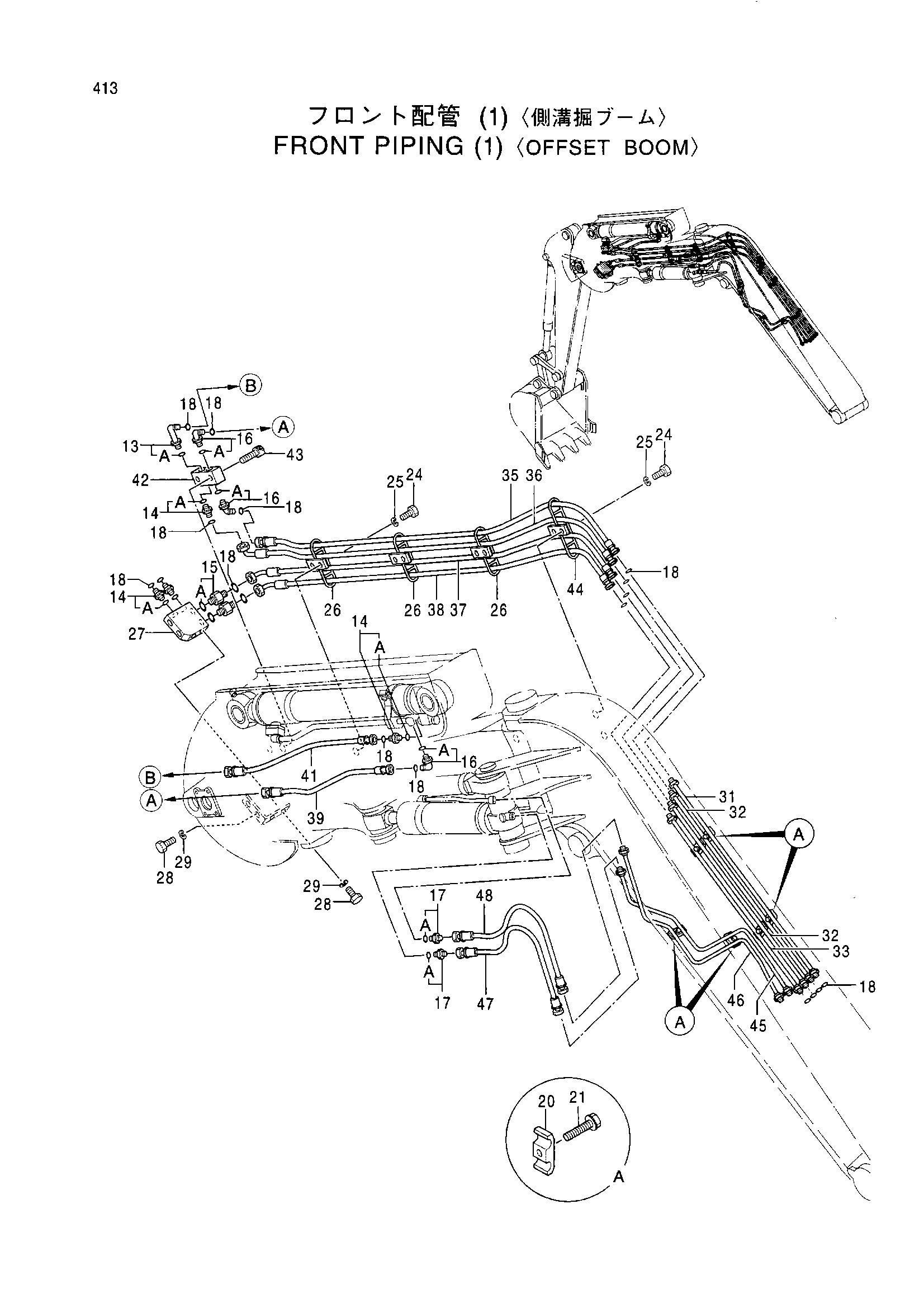

Заводская схема «Передний трубопроводы (1)<смещаемый стрела>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 4205382 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4189602 | Адаптер | 4 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4339197 | Адаптер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4200580 | Угловой штуцер | 3 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4200466 | Адаптер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4138938 | Уплотнительное кольцо | 18 |
| 20 | 4189858 | Хомут трубки | 6 |
| 21 | J011250 | Болт с шайбой | 6 |
| 24 | J901225 | Болт | 8 |
| 25 | A590912 | Пружинная шайба | 8 |
| 26 | 8060253 | Кронштейн | 3 |
| 27 | 3068181 | Блок | 1 |
| 28 | J901220 | Болт | 4 |
| 29 | A590912 | Пружинная шайба | 4 |
| 31 | 9743168 | Трубка | 1 |
| 32 | 9743169 | Трубка | 2 |
| 33 | 9743170 | Трубка | 1 |
| 35 | 4333304 | Шланг | 1 |
| 36 | 4333308 | Шланг | 1 |
| 37 | 4333307 | Шланг | 1 |
| 38 | 4333306 | Шланг | 1 |
| 39 | 4332957 | Шланг | 1 |
| 41 | 4343814 | Шланг | 1 |
| 42 | 3070281 | Блок | 1 |
| 43 | M341245 | Болт с внутренним шестигранником | 2 |
| 44 | 8060770 | Кронштейн | 1 |
| 45 | 8061230 | Трубка | 1 |
| 46 | 8061232 | Трубка | 1 |
| 47 | 4342262 | Шланг | 1 |
| 48 | 4342261 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
