Смещаемый стрела — HITACHI EX75UR-3

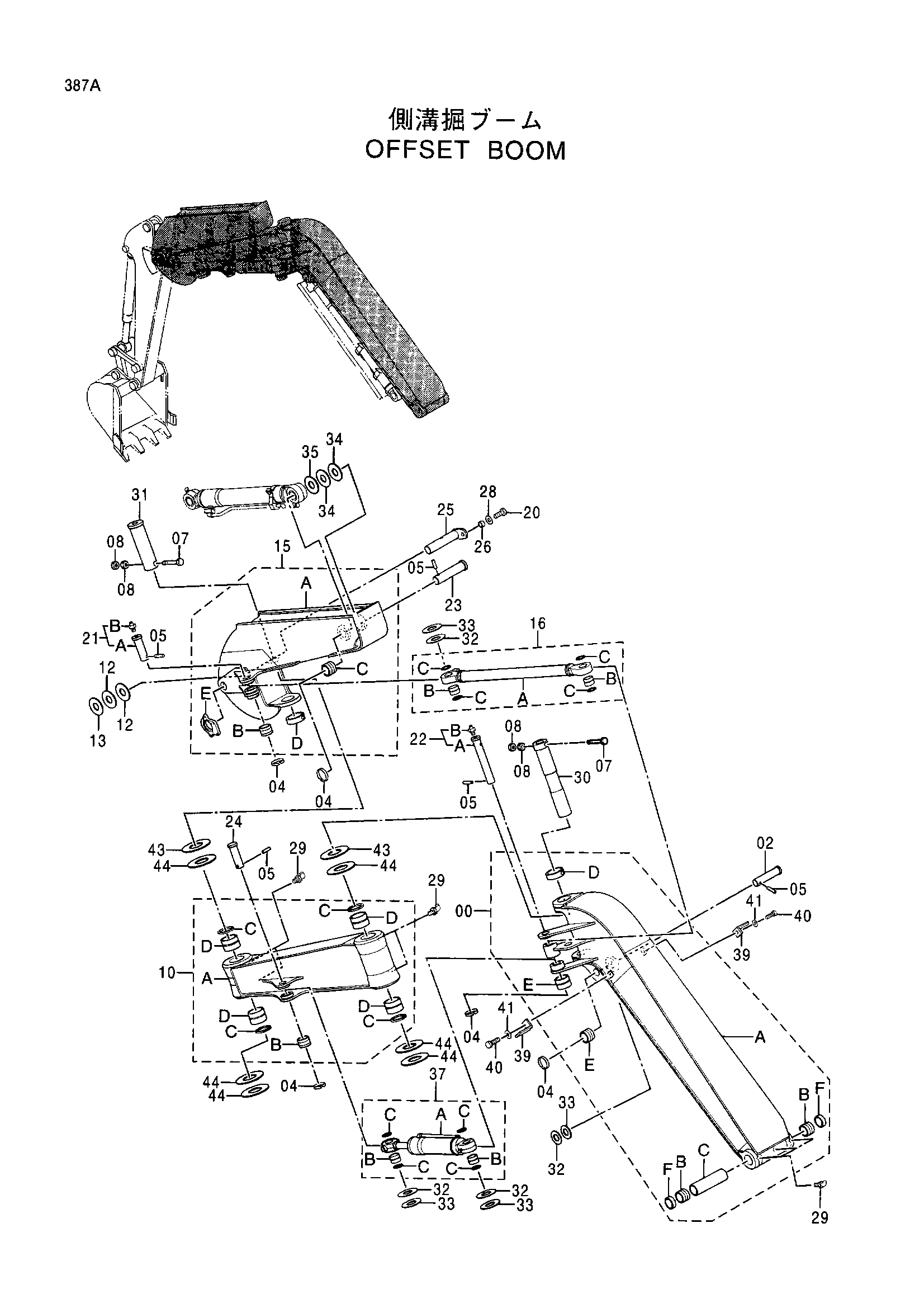

Заводская схема «Смещаемый стрела» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7033095 | Стрела нижний | 1 |
| 00A | 5005438 | Стрела нижний | 1 |
| 00B | 4334422 | Втулка | 2 |
| 00C | 4374019 | Трубка | 1 |
| 00D | 4236234 | Ограничитель | 1 |
| 00E | 4197031 | Ограничитель | 2 |
| 00F | 4094086 | Пылезащитное уплотнение | 2 |
| 02 | 3055536 | Палец | 1 |
| 04 | 4065688 | Кольцо | 5 |
| 05 | 4065689 | Палец | 5 |
| 07 | J922013 | Болт | 2 |
| 08 | J951020 | Гайка | 4 |
| 10 | 8068974 | Стрела верхний | 1 |
| 10A | 6016656 | Стрела верхний | 1 |
| 10B | 4197031 | Ограничитель | 1 |
| 10C | 4074008 | Пылезащитное уплотнение | 4 |
| 10D | 4355877 | Втулка | 4 |
| 12 | 4374422 | Упорная пластина 1.0 | 2 |
| 13 | 4374423 | Упорная пластина 2.0 | 1 |
| 15 | 7033096 | Гидроцилиндр. стойка | 1 |
| 15A | 5005439 | Гидроцилиндр. стойка | 1 |
| 15B | 4197031 | Ограничитель | 1 |
| 15C | 4197032 | Ограничитель | 1 |
| 15D | 4236234 | Ограничитель | 1 |
| 15E | 4383473 | Кронштейн | 1 |
| 16 | 9160766 | Стойка | 1 |
| 16A | 9748283 | Стойка | 1 |
| 16B | 4345470 | Втулка | 2 |
| 16C | 4117954 | Пылезащитное уплотнение | 4 |
| 20 | J921645 | Болт | 1 |
| 21 | 9111317 | Палец | 1 |
| 21A | 3040621 | Палец | 1 |
| 21B | J75481 | Пресс-маслёнка | 1 |
| 22 | 9134235 | Палец | 1 |
| 22A | 3070038 | Палец | 1 |
| 22B | J75481 | Пресс-маслёнка | 1 |
| 23 | 3070042 | Палец | 1 |
| 24 | 3040622 | Палец | 1 |
| 25 | 8059871 | Палец | 1 |
| 26 | 4323864 | Втулка | 1 |
| 26 | 4339356 | Втулка | 1 |
| 28 | J222016 | Шайба | 1 |
| 29 | J75581 | Пресс-маслёнка | 7 |
| 30 | 3045177 | Палец | 1 |
| 31 | 3070036 | Палец | 1 |
| 32 | 4374459 | Упорная пластина 1.0 | 10 |
| 33 | 4374437 | Упорная пластина 2.0 | 5 |
| 34 | 4366694 | Упорная пластина 1.0 | 2 |
| 35 | 4367411 | Упорная пластина 2.0 | 1 |
| 37 | 9160780 | Гидроцилиндр.(смещаемый) | 1 |
| 37A | 4385184 | Гидроцилиндр.(смещаемый) | 1 |
| 37B | 4334427 | Втулка | 2 |
| 37C | 4117954 | Пылезащитное уплотнение | 4 |
| 39 | 4224631 | Кронштейн | 2 |
| 40 | J901425 | Болт | 2 |
| 41 | A590914 | Пружинная шайба | 2 |
| 43 | 4375134 | Упорная пластина 1.0 | 2 |
| 44 | 4375136 | Упорная пластина 2.0 | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
