Основной трубопроводы (4)<STD. отвал> — HITACHI EX75UR-3

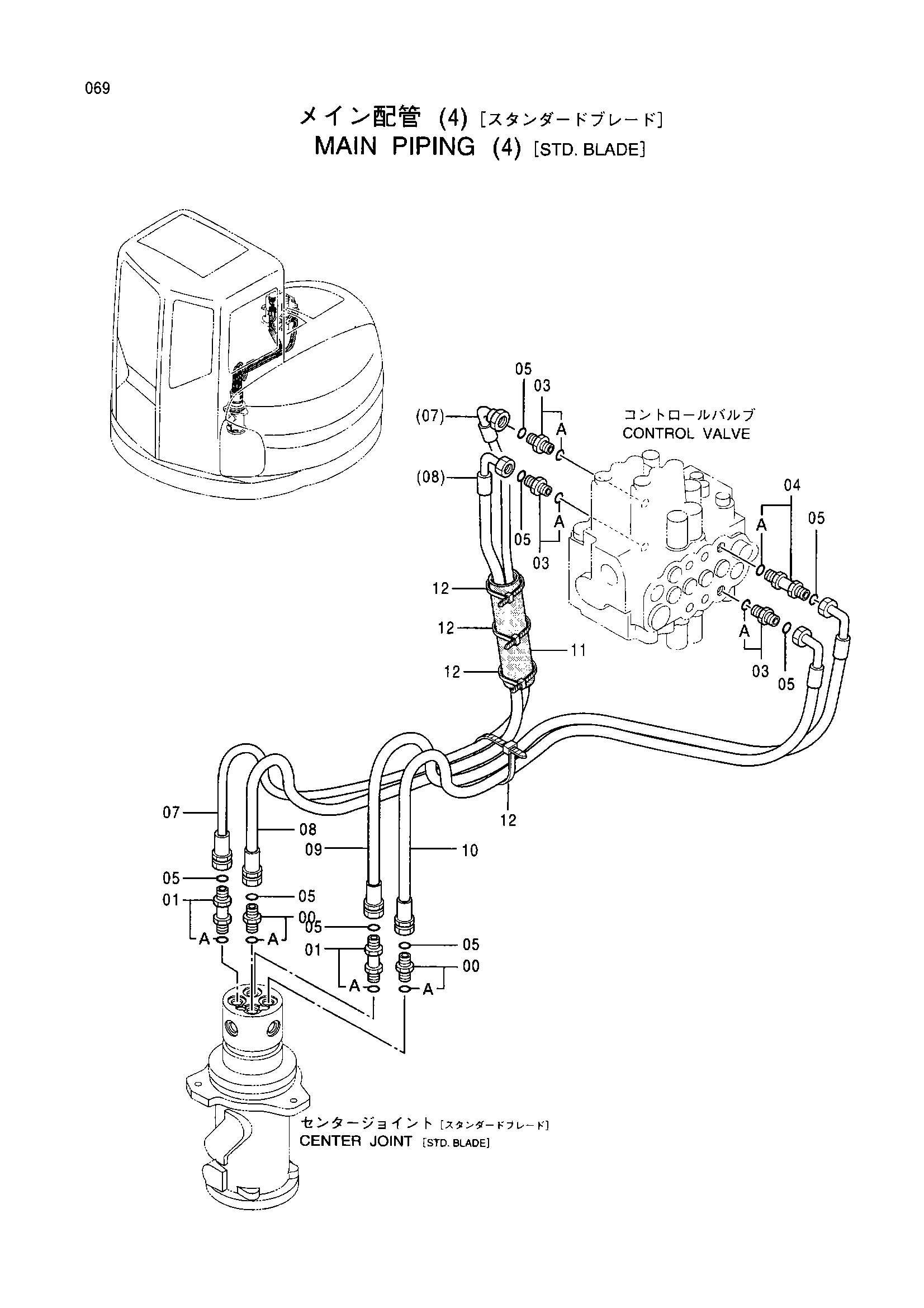

Заводская схема «Основной трубопроводы (4)<STD. отвал>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189602 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4199247 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4189602 | Адаптер | 3 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4199247 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4138938 | Уплотнительное кольцо | 8 |
| 07 | 4333297 | Шланг | 1 |
| 08 | 4278814 | Шланг | 1 |
| 09 | 4333298 | Шланг | 1 |
| 10 | 4275038 | Шланг | 1 |
| 11 | 4217147 | Резиновая втулка | 1 |
| 12 | 4121859 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
