Облицовка (4) — HITACHI EX75UR-3

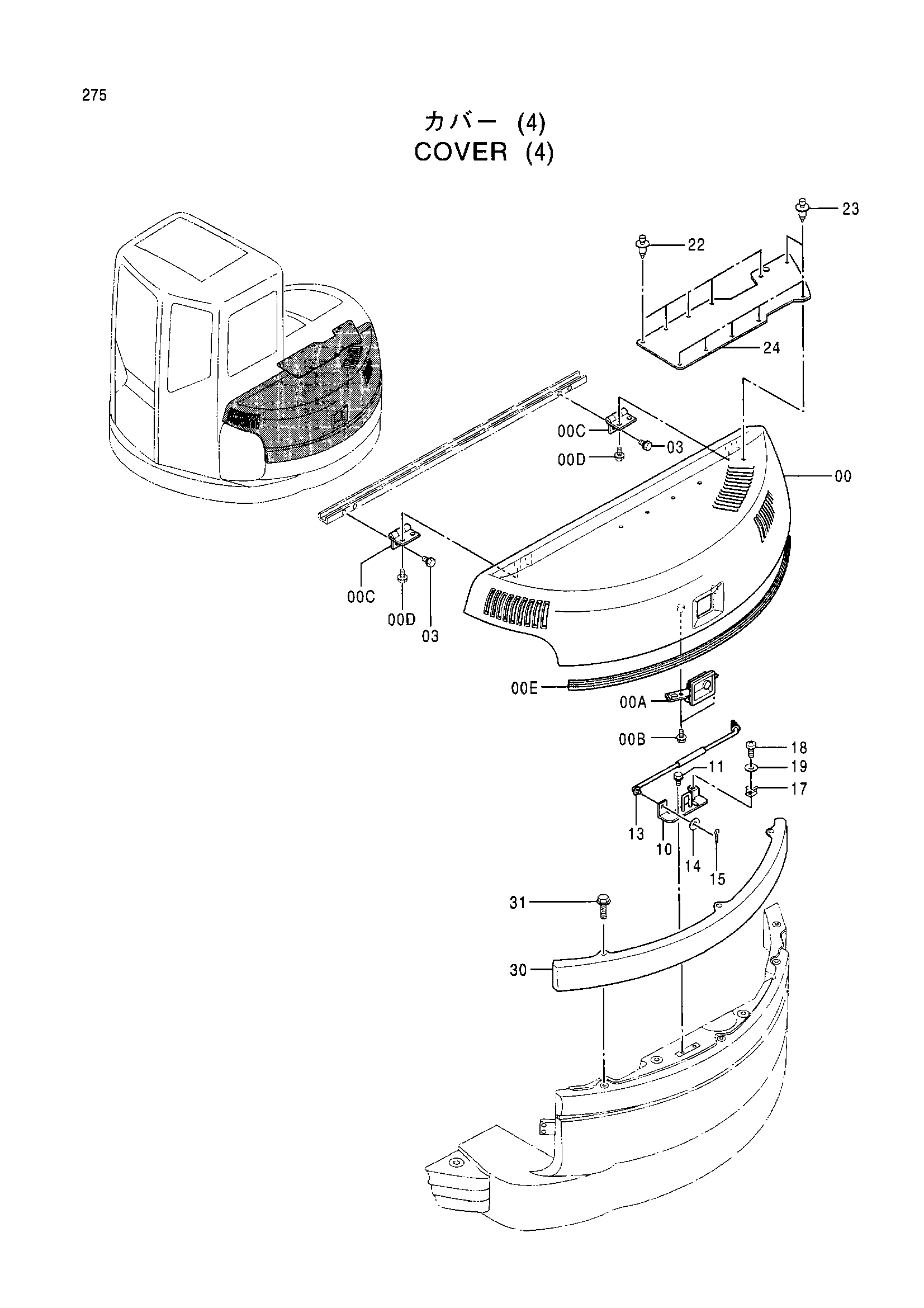

Заводская схема «Облицовка (4)» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4328910 | Крышка двигатель | 1 |
| 00A | 4361758 | Защёлка | 1 |
| 00B | J021025 | Болт с шайбой | 2 |
| 00C | 4331879 | Петля | 2 |
| 00D | J031025 | Болт с шайбой | 4 |
| 00E | 4339012 | Резиновая прокладка | 1 |
| 03 | J031025 | Болт с шайбой | 4 |
| 10 | 8060898 | Защёлка | 1 |
| 11 | J021025 | Болт с шайбой | 2 |
| 13 | 8060899 | Стойка | 1 |
| 14 | A590108 | Плоская шайба | 1 |
| 15 | A762016 | Шплинт | 1 |
| 17 | 4330276 | Держатель | 1 |
| 18 | M430410 | Винт | 1 |
| 19 | A590104 | Плоская шайба | 1 |
| 22 | 4334194 | Заклёпка | 5 |
| 23 | 4334195 | Заклёпка | 6 |
| 24 | 4334193 | Крышка (хигхланд блуе) | 1 |
| 24 | 4345591 | Крышка (аутумн такси) | 1 |
| 30 | 4328913 | Крышка (дарк пурпле) | 1 |
| 30 | 4391467 | Крышка (пружина пинк) | 1 |
| 30 | 4391468 | Крышка (суммер греен) | 1 |
| 30 | 4391469 | Крышка (аутумн такси) | 1 |
| 30 | 4391470 | Крышка (винтер йеллов) | 1 |
| 31 | J031030 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
