Управление двигателем <PAT отвал> — HITACHI EX75UR-3

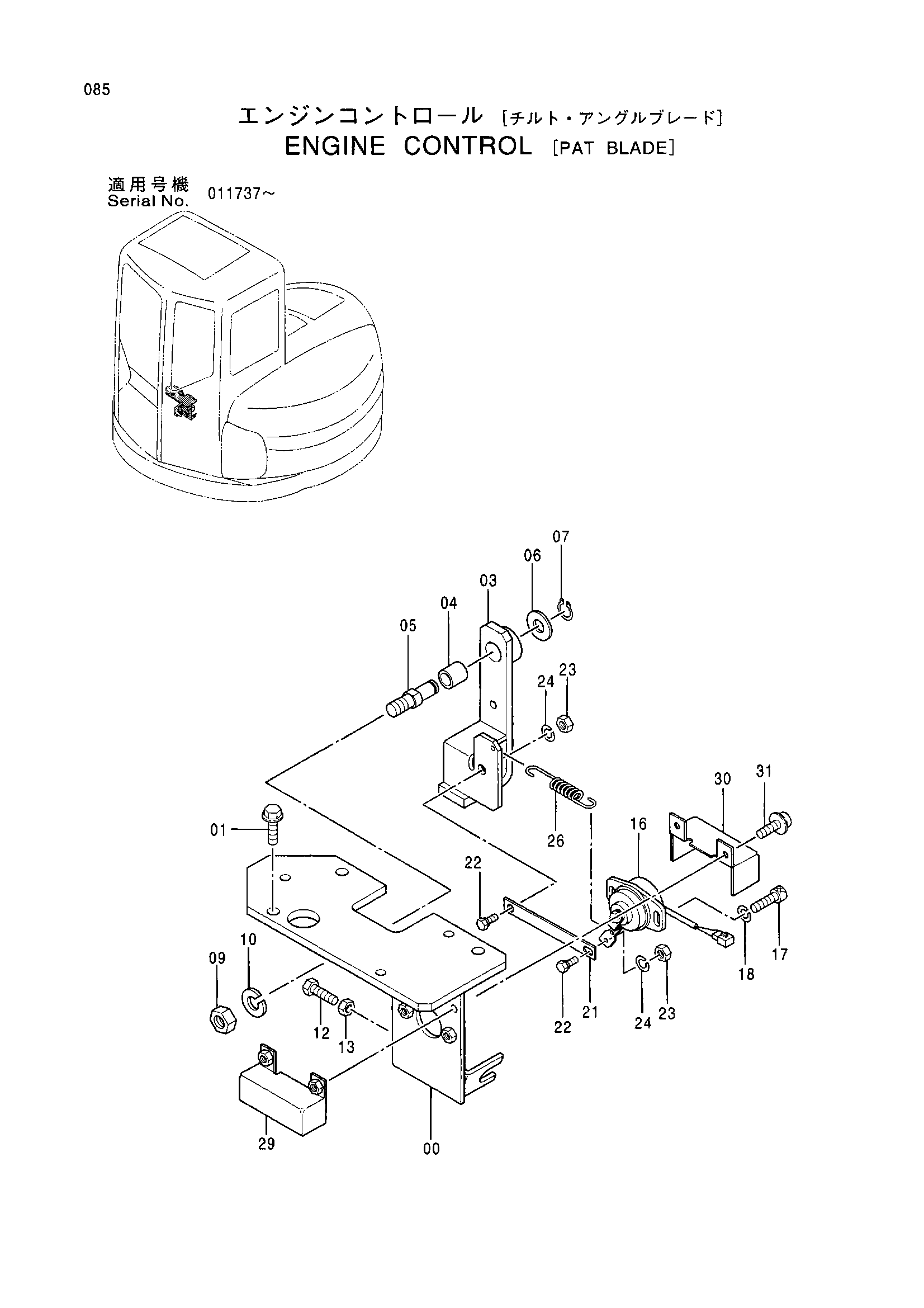

Заводская схема «Управление двигателем <PAT отвал>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035613 | Кронштейн | 1 |
| 01 | J011025 | Болт с шайбой | 3 |
| 03 | 8074316 | Кронштейн | 1 |
| 04 | 4361693 | Втулка | 1 |
| 05 | 4410501 | Палец | 1 |
| 06 | A590112 | Плоская шайба | 1 |
| 07 | 991336 | Стопорное кольцо | 1 |
| 09 | J950012 | Гайка | 1 |
| 10 | A590912 | Пружинная шайба | 1 |
| 12 | M261060 | Болт | 1 |
| 13 | J950010 | Гайка | 1 |
| 16 | 4257164 | Датчик угла | 1 |
| 17 | M340616 | Болт с внутренним шестигранником | 2 |
| 18 | A590906 | Пружинная шайба | 2 |
| 21 | 4303446 | Тяга | 1 |
| 22 | 4254023 | Палец | 2 |
| 23 | M500605 | Гайка | 2 |
| 24 | A590906 | Пружинная шайба | 2 |
| 26 | 4304218 | Пружина | 1 |
| 29 | 8064987 | Кронштейн | 1 |
| 30 | 3074595 | Кронштейн | 1 |
| 31 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
