PAT отвал трубопроводы крышка [STD] — HITACHI EX75UR-3
Заводская схема «PAT отвал трубопроводы крышка [STD]» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

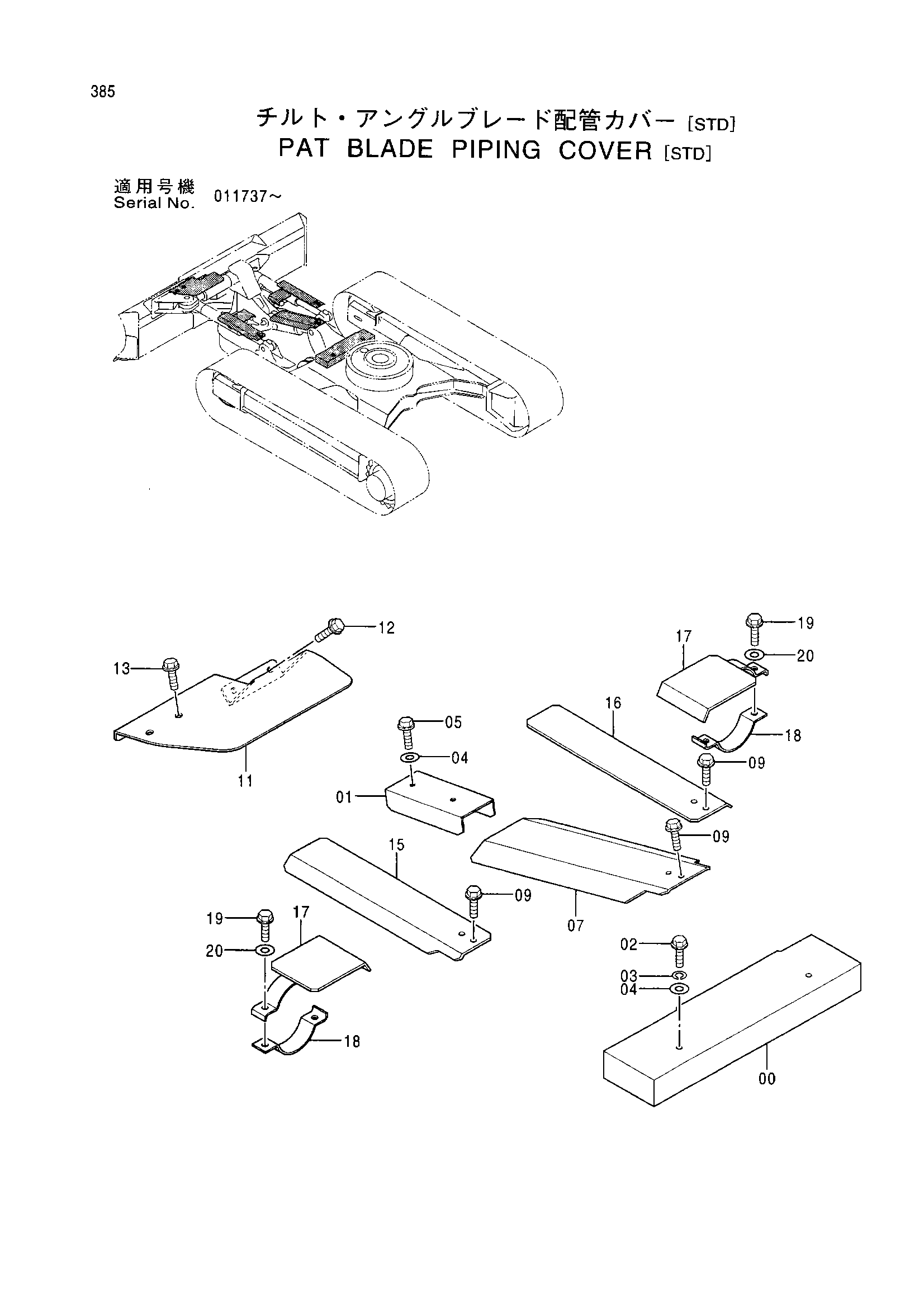

![Схема PAT отвал трубопроводы крышка [STD] HITACHI EX75UR-3](/catalog-drawings/63/638110a5-9e9b-4c26-bae6-b0623983081e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8074718 | Крышка | 1 |
| 01 | 9751725 | Крышка | 1 |
| 02 | J900880 | Болт | 2 |
| 03 | A590908 | Пружинная шайба | 2 |
| 04 | 4345144 | Шайба | 4 |
| 05 | J010860 | Болт с шайбой | 2 |
| 07 | 4412318 | Крышка | 1 |
| 09 | J011020 | Болт с шайбой | 6 |
| 11 | 3084356 | Крышка | 1 |
| 12 | J021025 | Болт с шайбой | 2 |
| 13 | J031025 | Болт с шайбой | 2 |
| 15 | 4416966 | Крышка | 1 |
| 16 | 4416967 | Крышка | 1 |
| 17 | 8075686 | Крышка | 2 |
| 18 | 9752337 | Хомут | 2 |
| 19 | J011040 | Болт с шайбой | 4 |
| 20 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
